Descrizione

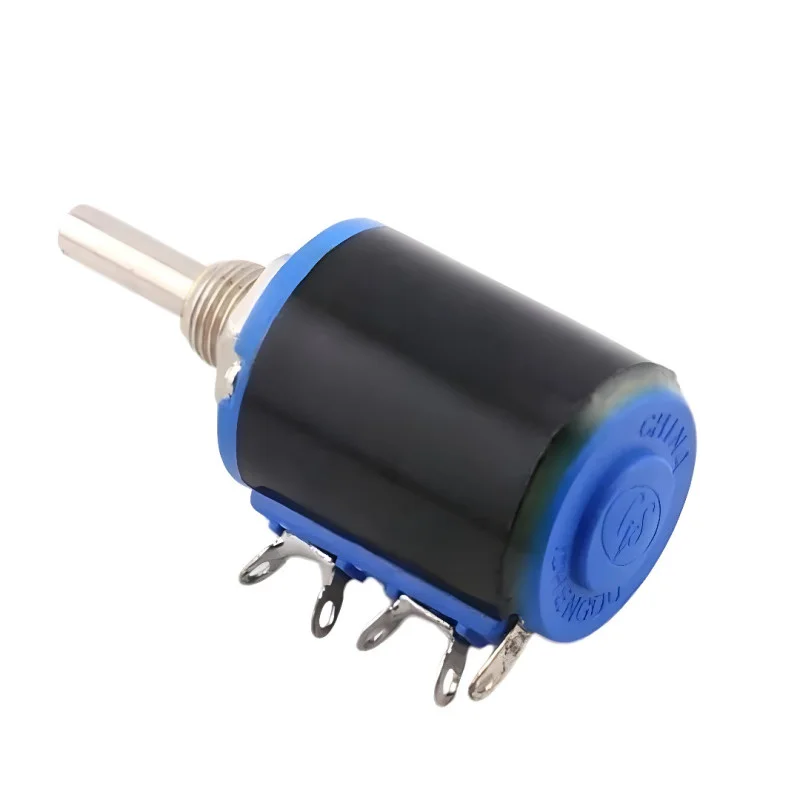

A WXD3-12 sorozatú huzalos potenciométer folyamatos ellenállás-szabályozásra szolgál mérési, vezérlési és ipari elektronikában. A forgó tengellyel és huzalos ellenállásréteggel ellátott kialakítás olyan alkalmazásokhoz alkalmas, ahol mechanikai ellenállás, stabil működés és az elektromos paraméterek megbízható beállítása szükséges.
Műszaki adatok
Modellsorozat: WXD3-12
Típus: huzalpotenciométer
Névleges teljesítmény: 1 W
Elérhető ellenállásváltozatok: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Ellenállástűrés: ±5%
Üzemi hőmérséklet: -55°C és +125°C között
Kialakítás: paneles, kézi állítású tengellyel
Funkciók és jellemzők
Vezetékes ellenállássín stabil elektromos tulajdonságok és jó terhelhetőség érdekében.
Alkalmas feszültség, áram vagy referenciaértékek beállítására analóg áramkörökben.
A rögzítőmenetes mechanikai kialakítás lehetővé teszi a fix beépítést egy panelbe vagy eszközbe.
A forgó tengely precíz és sima kézi beállítást biztosít.
A kínálat többféle ellenállásváltozatot tartalmaz az adott alkalmazáshoz való egyszerű alkalmazkodás érdekében.
Ideális a következőkhöz:
Laboratóriumi eszközök és mérőeszközök
Ipari vezérlő és szabályozó áramkörök
Tápegységek és kalibráló áramkörök
Szolgáltatási és fejlesztési elektronikus alkalmazások
Robusztus, a hagyományos szénszálas kivitelekhez képest nagyobb ellenállású potenciométert igénylő eszközök
A csomag tartalma
1x WXD3-12 1W vezetékes potenciométer a kiválasztott ellenállásváltozatban
1x rögzítőanya
1x alátét
Miért válassza ezt a terméket?
A huzalkialakítás olyan alkalmazásokhoz alkalmas, amelyek stabilitást és mechanikai ellenállást igényelnek.
Az ellenállásértékek széles skálája megkönnyíti a kiválasztást egy adott csatlakozáshoz.
A tengellyel ellátott panelre szerelés praktikus megoldást kínál a készülékekbe és vezérlőszekrényekbe való integráláshoz.
Az üzemi hőmérséklet-tartomány lehetővé teszi a használatát még technikailag igényesebb körülmények között is.
Az 1 W névleges teljesítmény alkalmas az általános vezérlési és beállítási feladatokhoz.
Telepítési és üzemeltetési utasítások
Az ellenállásváltozat kiválasztásakor figyelembe kell venni a szükséges szabályozási tartományt és az áramkör teljesítményterhelését.
A potenciométert úgy szerelje fel, hogy ne legyen mechanikai feszültség a csatlakozókon vagy a tengelyen.
A megfelelő működés érdekében javasoljuk, hogy üzembe helyezés előtt ellenőrizze a végcsatlakozók és a csúszótalp csatlakozását.
Forrasztáskor célszerű a tűkön lévő hőterhelés idejét a szükséges minimumra korlátozni.
Biztonsági figyelmeztetés
A maximálisan megengedett üzemi feszültséget mindig az alkalmazásban fellépő fajlagos ellenállásérték és teljesítményveszteség figyelembevételével kell értékelni.
Ha az alkatrészt veszélyes feszültségű áramkörökben használják, a telepítést szakképzett személynek kell elvégeznie.
60 V DC feszültség feletti eszközökben vagy hálózati alkalmazásokban történő üzemeltetés esetén gondoskodni kell a megfelelő szigetelésről, árnyékolásról és az élő alkatrészek érintése elleni védelemről.
