Potenciometer WH148, 3-pinski-Spedizione veloce

Descrizione

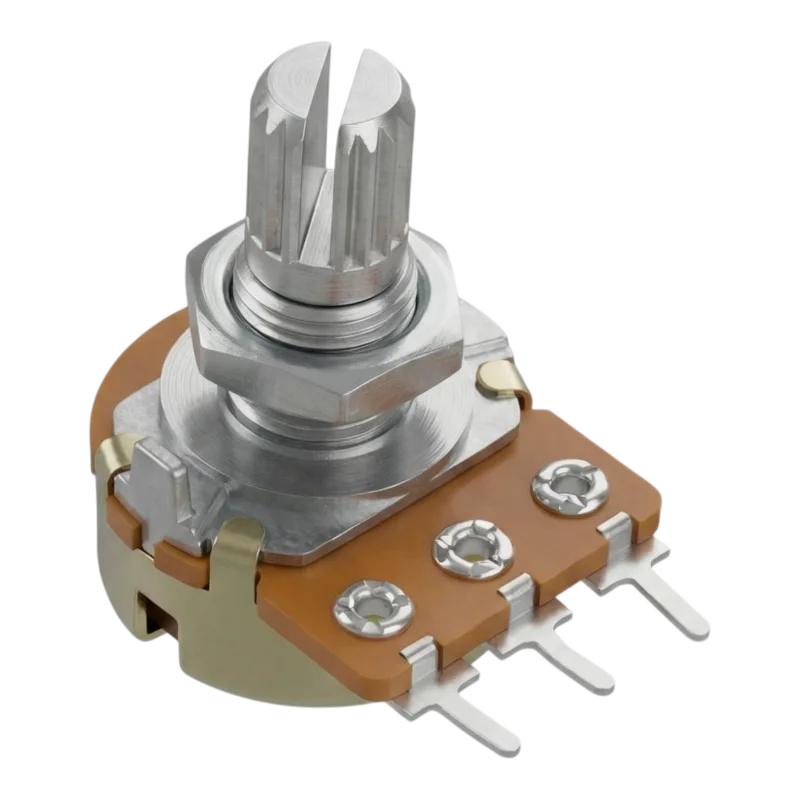

Vrtljivi potenciometer za plošče WH148 je pasivni krmilni element, zasnovan za neprekinjeno spreminjanje upornosti v električnih in elektronskih vezjih. 3-polna zasnova omogoča uporabo kot delilnik napetosti in kot spremenljivi upor. Izdelek je na voljo v linearni karakteristiki B v več vrednostih upornosti za vgradnjo v naprave, nadzorne plošče ter za hobi in servisne aplikacije.

Tehnične specifikacije

Vrsta izdelka: rotacijski potenciometer

Modelna serija: WH148

Zasnova: aksialna, montaža na ploščo

Število zatičev: 3 zatiči

Karakteristike: linearne, oznaka B

Različica: mono

Vrsta tira: žica

Število vrtljajev: 1

Kot vrtenja: 300°

Nazivne vrednosti upornosti: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (odvisno od različice)

Toleranca upornosti: ±20%

Toleranca linearnosti: ±5%

Izguba moči Pd: 125 mW

Največja delovna napetost: 200 V

Minimalna izolacijska upornost: 1000 mOhm

Dimenzije ohišja: 29x25x17 mm

Dolžina stebla: 13 mm

Premer gredi: 6 mm

Razmik med zatiči: 5 mm

Premer montažne luknje: 7,2 mm

Pritrditev: z matico

Funkcije in lastnosti

Ročna nastavitev upora z vrtenjem gredi.

Tri-polna povezava omogoča uporabo kot delilnik napetosti.

Linearna sprememba upora je primerna za tehnične nadzorne in nastavitvene funkcije.

Aksialna gred je zasnovana za montažo v ploščo ali sprednjo ploščo naprave.

Mehansko pritrjevanje z matico zagotavlja trdno prileganje v montažni luknji.

Razpoložljivost več različic upornosti olajša izbiro ustreznega območja regulacije.

Idealno za

Regulacija nivoja signala v elektronskih vezjih.

Elementi za nastavitev in upravljanje v napravah in ploščah.

Servis in popravila kompletov, prototipov in elektronike.

Preprosta analogna krmilna vezja.

Vsebina paketa

1x potenciometer WH148, 3-pinski

Zakaj izbrati ta izdelek?

Jasno definirana linearna karakteristika B za tehnično uporabo.

Široka izbira vrednosti upornosti znotraj ene serije zasnov.

Kompaktna zasnova plošče s standardnim tri-pinskim priključkom.

Znane montažne dimenzije olajšajo načrtovanje in zamenjavo komponente.

Navodila za namestitev in uporabo

Potenciometer namestite v luknjo ustreznega premera in ga pritrdite z matico.

Pri spajkanju omejite čas segrevanja nožic, da preprečite poškodbe notranje strukture.

Pred namestitvijo preverite zahtevano vrednost upora in pravilno priključitev zunanjega in srednjega priključka.

Upoštevajte največjo obratovalno napetost in izgubo moči komponente.

Varnostno obvestilo

Komponenta ni namenjena delovanju nad določeno mejo električne obremenitve.

Nepravilna napeljava lahko poškoduje potenciometer ali tokokrog za napeljavo.

Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno.

Pri uporabi v opremi, priključeni na nevarne napetosti, je treba zagotoviti ustrezno strukturno zaščito in strokovno namestitev.
