Descrizione

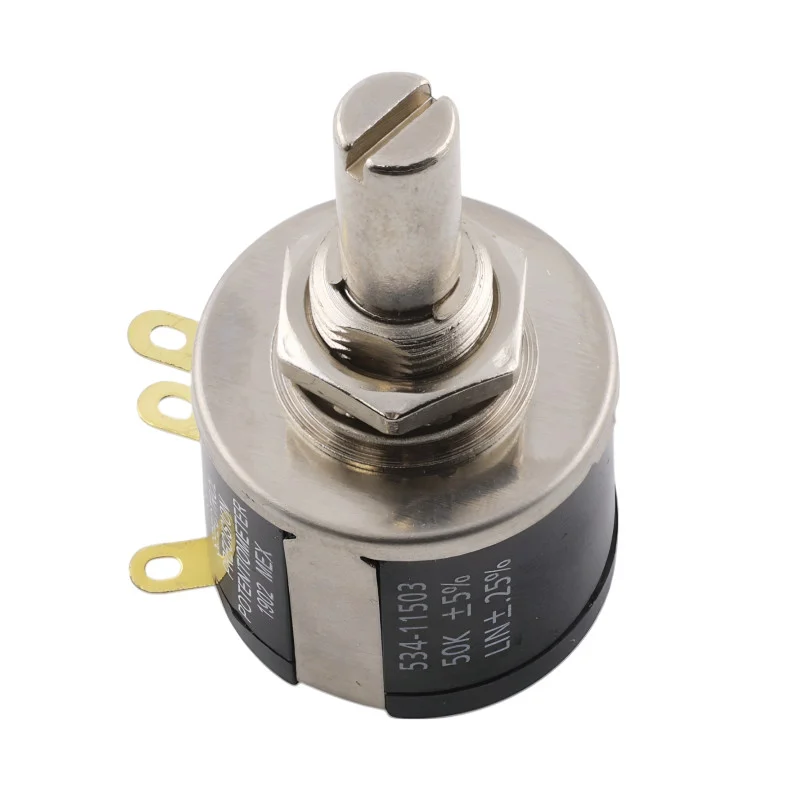

Vysoko presný priemyselný potenciometer radu 534 od výrobcu Vishay Spectrol je navrhnutý pre jemné a opakovateľné nastavenie odporu v meracích prístrojoch, automatizačných systémoch a audio technike. Vďaka desaťotáčkovému prevedeniu a robustnej konštrukcii je ideálny pre náročné profesionálne použitie.
Technické špecifikácie
Odpor: 100 až 100 k (podľa variantu)
Tolerancia odporu: ±5 %
Typ: drôtový vinutý (wirewound), lineárna charakteristika
Počet otočiek: 10 (3600°)
Výkonová záťaž: 2 W pri 70 °C
Teplotný koeficient: cca 20 ppm/°C
Prevádzková teplota: 55 °C až +125 °C
Priemer hriadeľa: 6,35 mm (1/4), kovový, s drážkou pre skrutkovač
Dĺžka hriadeľa: cca 20,6 mm
Priemer tela: 22,2 mm
Montážny otvor: 10 mm, so závitom 3/832 UNEF2A
Typ pripojenia: spájkovacie vývody (solder lug terminals)
Izolačný odpor: 1000 M pri 500 VDC
Dielektrická pevnosť: 1000 VAC
Dostupné varianty odporu
| 534-1-1101 | 100 |
| 534-1-1201 | 200 |
| 534-1-1501 | 500 |
| 534-1-1102 | 1 k |
| 534-1-1202 | 2 k |
| 534-1-1502 | 5 k |
| 534-1-1103 | 10 k |
| 534-1-1203 | 20 k |
| 534-1-1503 | 50 k |
| 534-1-1104 | 100 k |
Funkcie a vlastnosti
Precízny viacotáčkový potenciometer s jemným nastavením
Robustný kovový hriadeľ a telo pre dlhú životnosť
Stabilný výstup s nízkym šumom vďaka drôtovej technológii
Univerzálne prevedenie vhodné na montáž do panelu alebo prístroja
Možnosť voľby odporu podľa aplikácie (viac variant)
Ideálne pre
Presné riadenie v priemyselnej automatizácii
Meracie a kalibračné prístroje
Analógová audio technika (zosilňovače, mixážne pulty)
Laboratórne a vývojové zariadenia
Obsah balenia
1× potenciometer Vishay 53411XXX (podľa zvolenej varianty odporu)
Montážne matice a podložka
Prečo zvoliť tento produkt
Vysoká presnosť a plynulé ovládanie vďaka 10otáčkovému prevedeniu
Odolné prevedenie vhodné aj pre náročné prevádzky
Flexibilná voľba odporu podľa potreby aplikácie
Jednoduchá inštalácia do prístrojových panelov
Dlhá životnosť a spoľahlivosť od renomovaného výrobcu Vishay
