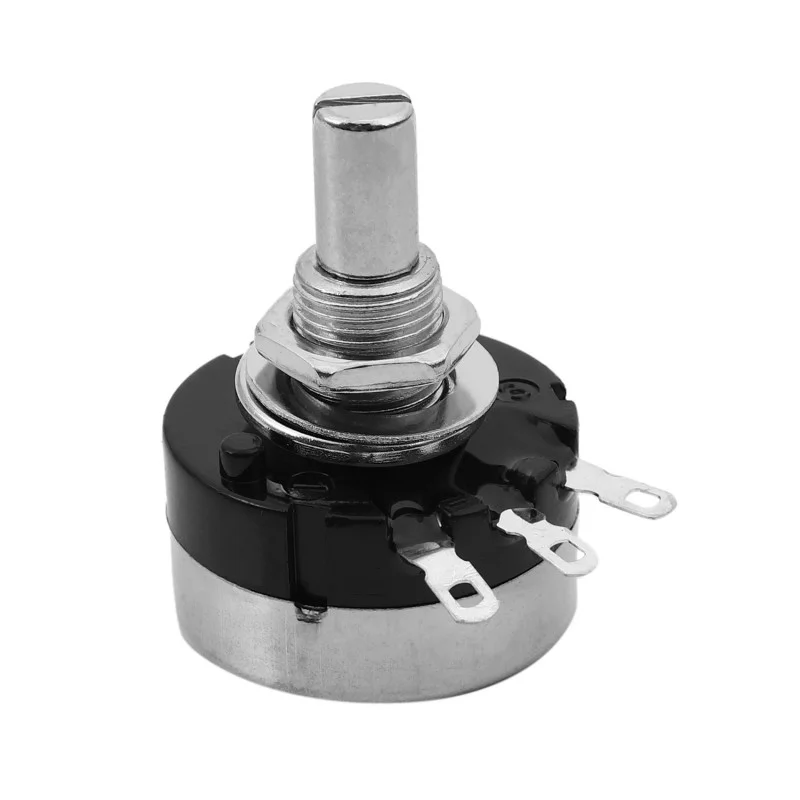

Potenciometer RV30YN20S je otočný premenný rezistor určený pre plynulé nastavenie odporu v elektronických obvodoch, regulačných prvkoch, napájacích aplikáciách a riadiacich systémoch. Prevedenie s montážnym závitom, hriadeľom a tromi vývodmi umožňuje ľahkú integráciu do panelových aj vstavaných zariadení. Produkt je dostupný v širokej škále odporových variantov, čo uľahčuje voľbu vhodného prevedenia pre konkrétnu aplikáciu.
Technické špecifikácie
Model: RV30YN20S
Typ súčiastky: otočný potenciometer
Prevedenie: panelové, s hriadeľom a montážnym závitom
Počet vývodov: 3
Charakteristika: lineárne, označenie B
Menovitý výkon: 3 W
Dostupné varianty odporu: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Označenie variantov: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Tolerancia: 1%
Konštrukcia: jednootáčkové prevedenie
Funkcie a vlastnosti
Plynulé mechanické nastavenie odporu pomocou otočného hriadeľa
Lineárny priebeh vhodný pre regulačné a nastavovacie obvody
Vyššia zaťažiteľnosť 3 W na použitie v aplikáciách s väčším výkonovým namáhaním ako u bežných miniatúrnych potenciometrov
Kovový hriadeľ a závitové uchytenie pre pevnú montáž do panelu
Štandardné trojvývodové zapojenie pre použitie ako premenný rezistor alebo delič napätia
Široký rozsah odporových hodnôt pre rôzne elektronické konštrukcie a servisné použitie
Ideálne pre
Reguláciu úrovne signálu a napätia v elektronických obvodoch
Nastavovacie a kalibračné prvky v priemyselnej aj hobby elektronike
Napájacie a výkonové obvody s požiadavkou na robustnejší potenciometer
Panelové ovládacie prvky prístrojov a elektronických zariadení
Náhradné diely pre opravy a údržbu zariadení využívajúcich potenciometre radu RV30
Obsah balenia
1x potenciometer RV30YN20S vo zvolenom odporovom variante
Prečo zvoliť tento produkt
Overené modelové označenie RV30YN20S
Dostupnosť viacerých odporových hodnôt v rámci jedného produktového radu
Lineárna charakteristika vhodná pre technické a regulačné aplikácie
Mechanicky robustné prevedenie pre montáž do panelu
Menovitý výkon 3 W umožňuje použitie aj v náročnejších obvodoch
Pokyny na inštaláciu a prevádzku
Pri výbere odporového variantu zohľadnite požadovaný rozsah regulácie a elektrické namáhanie v obvode.
Pre správnu funkciu pripojte krajné vývody ako pevné konce odporovej dráhy a stredný vývod ako bežec.
Pri montáži do panelu zaistite mechanicky pevné uchytenie pomocou závitovej časti potenciometra.
Neprekračujte menovitý výkon súčiastky, aby nedošlo k prehriatiu odporovej dráhy a skráteniu životnosti.
