Descrizione

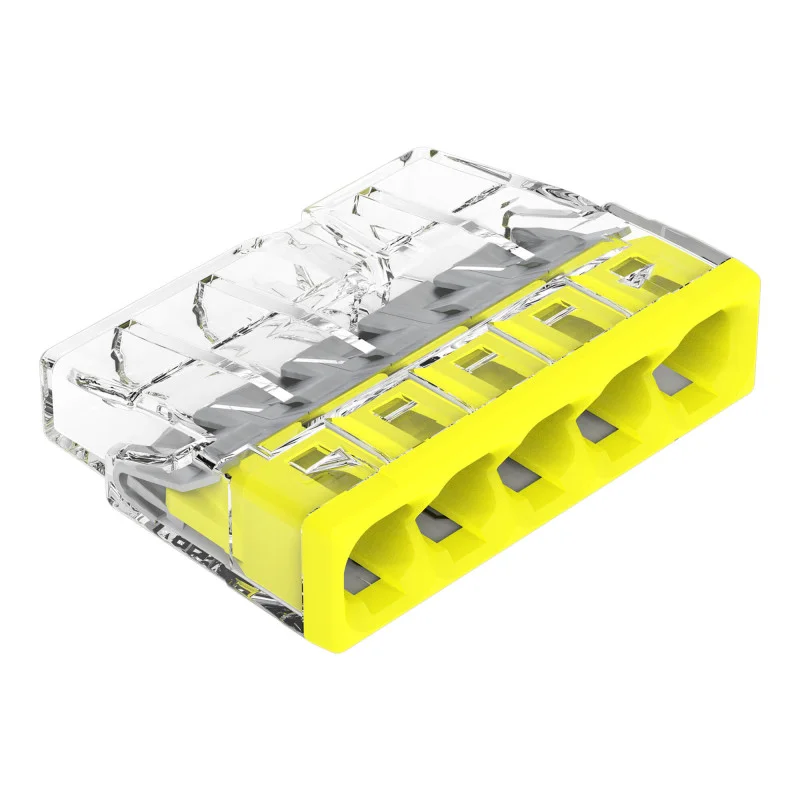

Le bornier d’installation WAGO série 2273 est conçu pour le raccordement de conducteurs rigides par insertion directe dans le contact. Ses cinq points de connexion permettent un dérivation rapide et précise des conducteurs dans les boîtes d’encastrement et autres espaces restreints. Vendu à l’unité.
Spécifications techniques
Fabricant : WAGO
Série : 2273
Type de technologie de connexion : FIL PUSH
Nombre de points de connexion : 5
Nombre de potentiels : 1
Conçu pour les conducteurs solides
Section du fil : 0,5 à 2,5 mm²
Calibre du fil : 20-16 AWG
Matériau des conducteurs connectables : cuivre, aluminium
Méthode de contrôle : insertion directe
Longueur de dénudage : 11 mm
Sens de connexion : latéral
Tension nominale : 450 V
Courant nominal : 24 A
Tension de surtension recommandée : 4 kV
Catégorie de surtension : II
Température ambiante pendant le fonctionnement : +60 °C
Température de fonctionnement continue : 105 °C
Désignation de température selon la norme EN 60998 : T60
Matériau isolant : polycarbonate (PC)
Couleur du boîtier : transparent
Couleur de la couverture : jaune
Dimensions : 22 x 5,8 x 16,7 mm
Poids : 1,6 g
Numéro de produit : 4698551
Fonctions et caractéristiques
Borne compacte pour conducteurs rigides dans les installations électriques.
Le raccordement des fils s’effectue par insertion directe, sans utilisation d’outils.
Le boîtier transparent permet une inspection visuelle de l’insertion du fil.
Conception à potentiel unique pour connecter cinq fils à un seul nœud.
Le trou de test permet de réaliser des tests électriques sur l’appareil installé.
Sa conception est adaptée aux boîtes d’installation à espace limité.
Idéal pour
Raccordement des fils fixes dans les installations électriques domestiques et industrielles.
Raccordement des fils dans les boîtes d’installation et de jonction.
Installation, entretien et modification des réseaux fixes de distribution électrique.
Applications nécessitant une connexion rapide et claire de plusieurs fils.
Contenu de l’emballage
1 borne d’installation WAGO 2273, 5 pôles
Pourquoi choisir ce produit ?
Les paramètres électriques et de température indiqués sont spécifiés pour l’installation.
La conception à cinq pôles permet le raccordement de plusieurs conducteurs solides dans un seul élément compact.
La connexion PUSH WIRE simplifie l’installation et réduit le temps de câblage.
Le corps transparent permet de vérifier facilement que le fil est correctement inséré.
Ses dimensions compactes permettent son utilisation dans des espaces d’installation restreints.
Instructions d’installation et d’utilisation
Avant d’insérer le fil, dénudez-le sur une longueur de 11 mm.
La borne est conçue pour les conducteurs rigides dont la section transversale est comprise dans la plage spécifiée.
Insérez le fil directement dans le trou approprié jusqu’à ce qu’il s’arrête.
Lors du débranchement, desserrez le fil en tirant et en le tournant alternativement à gauche et à droite.
Respectez les paramètres électriques et de température nominaux du produit.
Avis de sécurité
Ce produit est destiné aux installations électriques. Une utilisation ou un branchement incorrect peut entraîner un choc électrique, un court-circuit ou une surchauffe du raccordement.
Toujours couper l’alimentation électrique avant le montage, le démontage ou l’inspection.
Utilisez uniquement des fils de type et de section appropriés.
L’installation dans les installations électriques fixes doit être effectuée par une personne possédant les qualifications électriques appropriées.
Après l’installation, vérifiez l’insertion correcte du fil et la solidité de la connexion.
