Descrizione

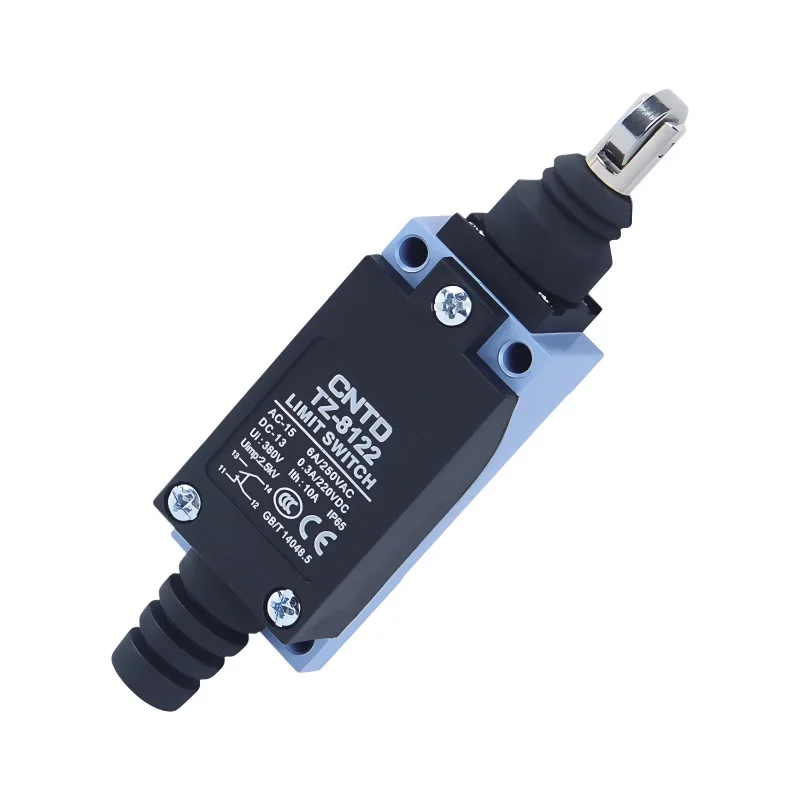

Întrerupătorul de limită CNTD TZ-8122 din seria TZ-8 este un întrerupător mecanic industrial robust, cu piston drept, conceput pentru detectarea precisă a pozițiilor finale și a opritoarelor mecanice. Designul compact permite instalarea chiar și în spațiu limitat, în timp ce pistonul drept asigură o comutare lipsită de ambiguitate și repetabilă, fără preîncărcare a arcului.
Specificații tehnice
Tip: întrerupător mecanic de limită
Model: TZ-8122
Actuator: piston cu împingere directă
Aranjament contacte: 1× NO + 1× NC (circuit dublu)
Viteză de operare: 5 mm/s până la 0,5 m/s
Rezistență de contact: max. 25 m
Rezistență de izolație: min. 100 M (la 500 VCC)
Rigiditate dielectrică: 1500 VAC / 1 minut
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: peste 500.000 de cicluri de comutare
Temperatura de funcționare: -20°C până la +70°C
Umiditate relativă: 95% RH
Protecție: IP65
Dimensiunile corpului: 64 × 28,5 × 25 mm
Lungime totală: 113,2 mm
Greutate: 130g
Tensiuni și curenți nominali
| Rezistiv (AC) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Rezistiv (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Inducție (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductiv (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Curent de supratensiune | 12 A | 24 A |
Funcții și caracteristici
Piston cu împingere directă pentru o comutare precisă și repetabilă
Dimensiuni compacte potrivite pentru spații de instalare limitate
Mecanism de contact cu arc dublu pentru o durată lungă de viață
Carcasă robustă din aliaj de aluminiu și plastic ranforsat
Rezistent la apă, praf și ulei (IP65)
Parametri electrici stabili atât pentru circuitele de curent alternativ, cât și pentru cele de curent continuu
Ideal pentru
Automatizare industrială
Sisteme de transportoare
CNC și mașini-unelte
Linii de asamblare și ambalare
Detectarea pozițiilor finale și a opritoarelor mecanice
Conținutul pachetului
Întrerupător de limită CNTD TZ-8122
De ce să alegeți acest produs?
Tabel clar cu tensiuni și curenți nominali
Durabilitate mecanică și electrică ridicată
Design industrial compact și robust
Funcționare fiabilă chiar și în medii solicitante
Calitate dovedită a seriei CNTD TZ-8
