Descrizione

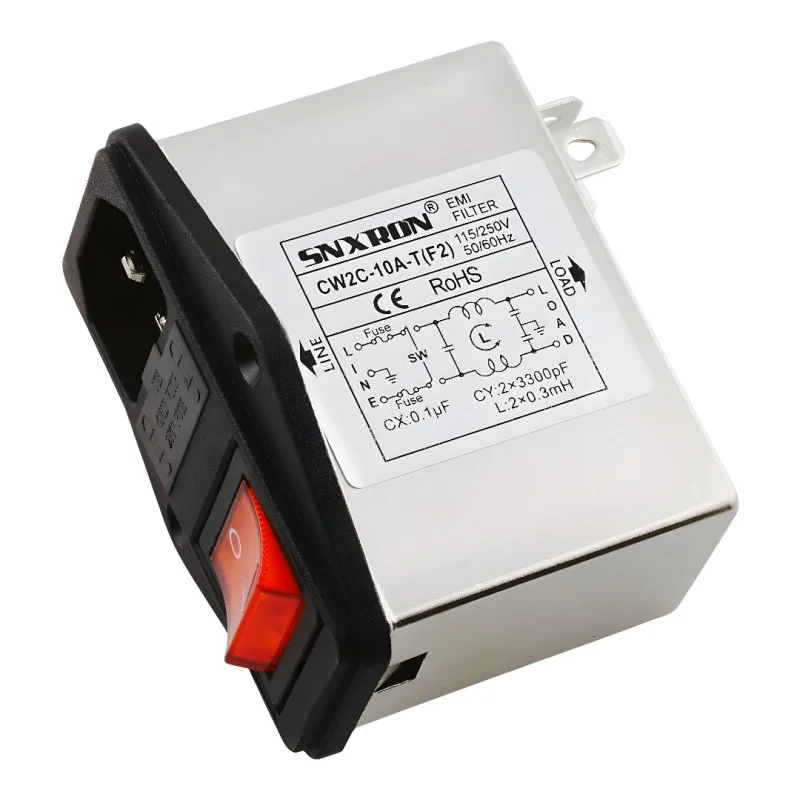

Panelmonterad nätingångsmodul som kombinerar IEC C14-ingång, EMI-filter och belyst vippbrytare. Varianten CW2C-10A-T(F2) är avsedd för strömförsörjning till enheter där störningsdämpning på nätet och integrerat skydd med dubbelsäkring (F2) krävs. Installationen är utformad för ett monteringshål i panelen.
Tekniska specifikationer
Modell: CW2C
Typ: IEC-uttagstyp Strömfilter (EMI-filter för nätingång med IEC-uttag)
Nominell spänning: 115/250VAC
Märkström: 3A, 6A, 10A (beroende på variant)
Växling: röd med bakgrundsbelysning
Driftfrekvens: 50/60Hz
Skydd: dubbel säkring (F2)
Ingångstyp: IEC C14
Anslutning: enfas
Läckström: < 0,5 mA
Driftstemperatur: -25 till +85 °C
Klimatkategori: 25/085/21
Material/design: hölje med förnicklad yta
Mått (enligt dokument): 66 × 52 × 58 mm
Certifiering (enligt dokument): CE, RoHS
Montering: montering i monteringshålet i panelen
Funktioner och egenskaper
Integrerat EMI-filter för att minska högfrekventa störningar vid enhetens strömingång
IEC C14-ingångskontakt och vippbrytare i en modul
Dubbelsäkring (F2) för skydd av strömförsörjningsgrenen enligt apparatutförande
Lämplig för standardnätapplikationer 115/250VAC vid 50/60Hz
Panelmontering för snabb installation i apparatskåp
Idealisk för
Strömingång för industri- och laboratorieutrustning
Strömförsörjning för mätinstrument och styrenheter
Utrustning som kräver en kombination av IEC-strömkabel, strömbrytare och EMI-filter för nätanslutning
Service- och produktionsanvändning vid design och montering av kraftpaneler
Paketinnehåll
1× panel IEC-ingångsfilter CW2C med på/av-brytare
Varför välja den här produkten?
Kompakt integration av flera funktioner (IEC C14 + brytare + EMI-filter + säkringsskydd) i ett panelelement
Parametrar lämpliga för vanlig nätströmförsörjning 115/250VAC och strömbelastning upp till 10A
Panelmontering förenklar designen av enhetens strömingång
Listade certifieringar (CE, RoHS) enligt tillgängliga dokument
Installations- och bruksanvisning
Montera i motsvarande monteringshål i panelen och säkerställ mekanisk stabilitet enligt skåpets design.
Observera korrekt anslutning av LINE (L), NEUTRAL (N) och PE-ledare enligt markeringen på modulen och enligt enhetens schema.
Anslut utgångssidan (LOAD) till enhetens strömförsörjningskrets; anslut ingångssidan till nätströmmen.
Välj och installera säkringar enligt tillämpningskraven och enhetens konstruktionsbegränsningar.
Säkerhetsmeddelande
Produkten är konstruerad för att drivas med en nätspänning på upp till 250 V AC. Felaktig installation kan leda till elektriska stötar eller skador på enheten.
Installation och anslutning måste utföras av en kvalificerad person i enlighet med gällande standarder och föreskrifter.
Innan du gör något ingrepp, koppla bort enheten från strömförsörjningen och kontrollera att det inte finns någon spänning.
Säkerställ en tillförlitlig anslutning av PE-skyddsledaren.
