Descrizione

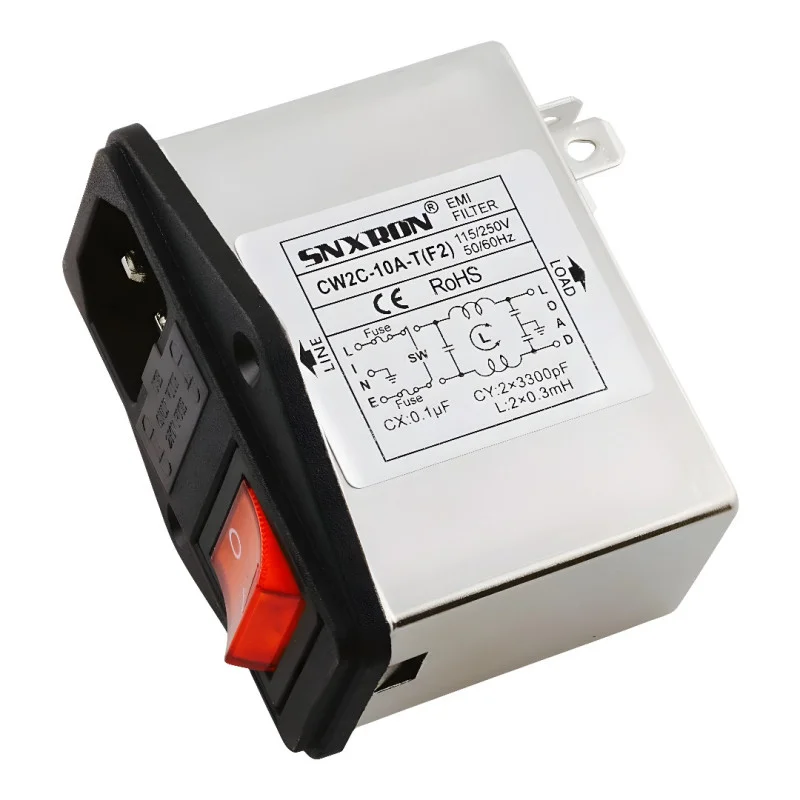

Das netzseitige Eingangsmodul für die Frontplattenmontage kombiniert eine IEC-C14-Buchse, einen EMV-Filter und einen beleuchteten Wippschalter. Die Variante CW2C-10A-T(F2) ist für die Stromversorgung von Geräten vorgesehen, die eine Netzentstörung und einen integrierten Schutz mittels Doppelsicherung (F2) benötigen. Die Montage erfolgt über eine Öffnung in der Frontplatte.
Technische Spezifikationen
Modell: CW2C
Typ: IEC-Steckdosen-Netzfilter (Netzeingangs-EMI-Filter mit IEC-Steckdose)
Nennspannung: 115/250 V AC
Nennstrom: 3 A, 6 A, 10 A (je nach Variante)
Umschaltung: Rot mit Hintergrundbeleuchtung
Betriebsfrequenz: 50/60 Hz
Schutz: Doppelsicherungsschutz (F2)
Eingangstyp: IEC C14
Anschluss: einphasig
Leckstrom: < 0,5 mA
Betriebstemperatur: -25 bis +85 °C
Klimakategorie: 25/085/21
Material/Design: Gehäuse mit vernickelter Oberfläche
Abmessungen (laut Dokumenten): 66 × 52 × 58 mm
Zertifizierung (gemäß Dokumenten): CE, RoHS
Montage: Montage in die Montageöffnung der Platte
Funktionen und Merkmale
Integrierter EMI-Filter zur Reduzierung hochfrequenter Störungen am Stromeingang des Geräts
IEC C14-Eingangsanschluss und Wippschalter in einem Modul
Doppelte Sicherungsabsicherung (F2) zum Schutz des Stromversorgungszweigs gemäß Geräteauslegung
Geeignet für Standard-Netzanschlüsse 115/250 V AC bei 50/60 Hz
Einbau in die Frontplatte zur schnellen Installation in den Geräteschrank
Ideal für
Stromanschluss für Industrie- und Laborgeräte
Leistungsaufnahme für Messgeräte und Steuergeräte
Geräte, die eine Kombination aus IEC-Netzkabel, Schalter und Netz-EMI-Filter benötigen
Service- und Produktionseinsatz bei der Konstruktion und Montage von Schalttafeln
Packungsinhalt
1× IEC-Eingangsfilter CW2C mit Ein-/Ausschalter
Warum sollten Sie sich für dieses Produkt entscheiden?
Kompakte Integration mehrerer Funktionen (IEC C14 + Schalter + EMV-Filter + Sicherungsschutz) in ein Bedienfeld
Parameter geeignet für übliche Netzspannungen 115/250 V AC und Strombelastungen bis zu 10 A
Die Montage auf einer Schalttafel vereinfacht die Konstruktion des Stromanschlusses des Geräts.
Aufgeführte Zertifizierungen (CE, RoHS) gemäß den verfügbaren Dokumenten
Installations- und Bedienungsanleitung
Montieren Sie das Gerät in die entsprechende Montageöffnung in der Frontplatte und stellen Sie die mechanische Stabilität gemäß der Gehäusekonstruktion sicher.
Achten Sie auf den korrekten Anschluss der Leiter LINE (L), NEUTRAL (N) und PE gemäß der Kennzeichnung auf dem Modul und gemäß dem Schaltplan Ihres Geräts.
Verbinden Sie die Ausgangsseite (LAST) mit dem Stromversorgungskreis des Geräts; verbinden Sie die Eingangsseite mit der Netzversorgung.
Die Sicherungen sind entsprechend den Anwendungsanforderungen und den Auslegungsgrenzen des Geräts auszuwählen und einzubauen.
Sicherheitshinweis
Das Produkt ist für den Betrieb mit einer Netzspannung von bis zu 250 V Wechselstrom ausgelegt. Unsachgemäße Installation kann zu Stromschlägen oder Schäden am Gerät führen.
Die Installation und der Anschluss müssen von einer qualifizierten Fachkraft gemäß den geltenden Normen und Vorschriften durchgeführt werden.
Vor jeglichem Eingriff muss das Gerät vom Netzteil getrennt und überprüft werden, ob keine Spannung anliegt.
Gewährleisten Sie eine zuverlässige Verbindung des PE-Schutzleiters.
