Descrizione

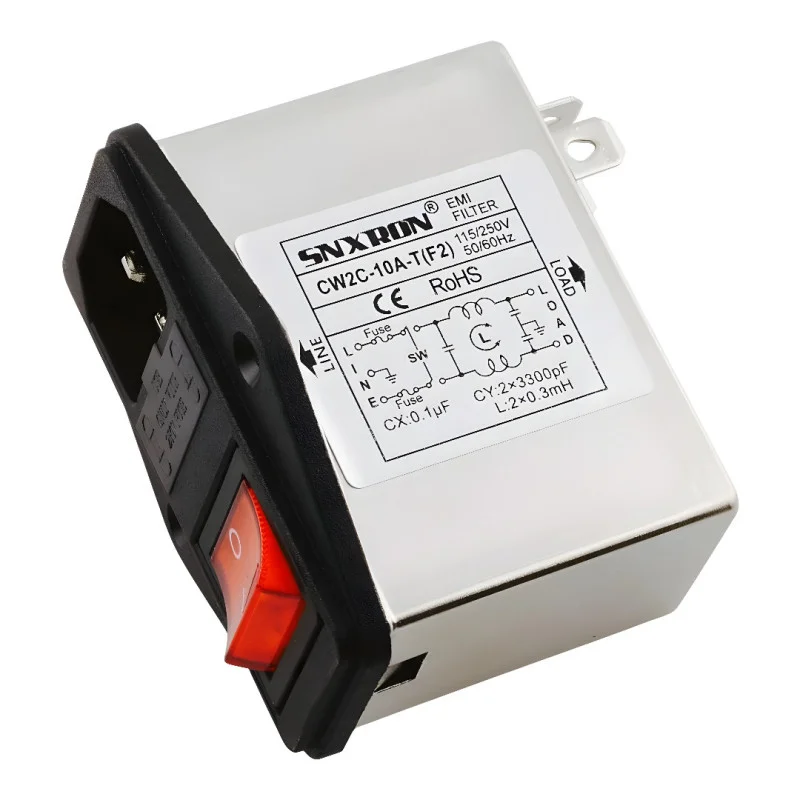

Panelmonteret netindgangsmodul, der kombinerer IEC C14-indgang, EMI-filter og belyst vippekontakt. CW2C-10A-T(F2)-varianten er beregnet til strømforsyning til enheder, hvor der kræves støjdæmpning på nettet og integreret beskyttelse med en dobbeltsikring (F2). Installationen er designet til et monteringshul i panelet.
Tekniske specifikationer
Model: CW2C
Type: IEC-stikkontakttype strømfilter (EMI-filter til netindgang med IEC-stikkontakt)
Nominel spænding: 115/250VAC
Nominel strøm: 3A, 6A, 10A (afhængigt af variant)
Skift: rød med baggrundsbelysning
Driftsfrekvens: 50/60Hz
Beskyttelse: dobbelt sikring (F2)
Indgangstype: IEC C14
Tilslutning: enfaset
Lækstrøm: < 0,5 mA
Driftstemperatur: -25 til +85 °C
Klimakategori: 25/085/21
Materiale/design: Hus med forniklet overflade
Dimensioner (ifølge dokumenter): 66 × 52 × 58 mm
Certificering (ifølge dokumenter): CE, RoHS
Montering: Montering i monteringshullet i panelet
Funktioner og egenskaber
Integreret EMI-filter til reduktion af højfrekvent interferens ved enhedens strømindgang
IEC C14-indgangsstik og vippekontakt i ét modul
Dobbeltsikring (F2) til beskyttelse af strømforsyningens gren i henhold til enhedens design
Velegnet til standard netapplikationer 115/250VAC ved 50/60Hz
Panelmontering til hurtig installation i udstyrsskab
Ideel til
Strømtilførsel til industri- og laboratorieudstyr
Strømtilførsel til måleinstrumenter og styreenheder
Udstyr, der kræver en kombination af IEC-strømledning, afbryder og EMI-filter til elnettet
Service- og produktionsbrug i design og montering af elpaneler
Pakkens indhold
1× panel IEC-indgangsfilter CW2C med tænd/sluk-knap
Hvorfor vælge dette produkt?
Kompakt integration af flere funktioner (IEC C14 + afbryder + EMI-filter + sikringsbeskyttelse) i ét panelelement
Parametre egnede til almindelig strømforsyning 115/250VAC og strømbelastning op til 10A
Panelmontering forenkler designet af enhedens strømindgang
Anførte certificeringer (CE, RoHS) i henhold til tilgængelige dokumenter
Installations- og betjeningsvejledning
Installer i det tilsvarende monteringshul i panelet, og sørg for mekanisk stabilitet i henhold til kabinettets design.
Sørg for korrekt tilslutning af LINE (L), NEUTRAL (N) og PE-lederne i henhold til markeringen på modulet og i henhold til enhedens diagram.
Tilslut udgangssiden (LOAD) til enhedens strømforsynede kredsløb; tilslut indgangssiden til lysnettet.
Vælg og installer sikringer i henhold til applikationskravene og enhedens designbegrænsninger.
Sikkerhedsmeddelelse
Produktet er designet til at fungere med en netspænding på op til 250 V AC. Forkert installation kan resultere i elektrisk stød eller beskadigelse af enheden.
Installation og tilslutning skal udføres af en kvalificeret person i overensstemmelse med gældende standarder og forskrifter.
Før enhver indgriben skal apparatet afbrydes fra strømforsyningen og kontrolleres, at der ikke er spænding.
Sørg for en pålidelig forbindelse af PE-beskyttelseslederen.
