Descrizione

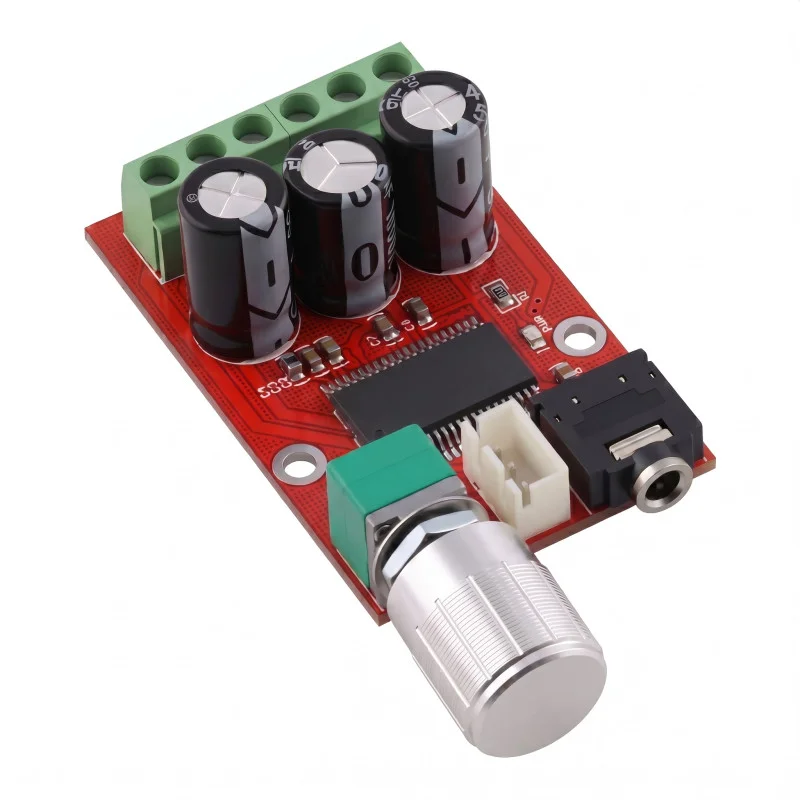

Kompakti kaksikanavainen äänivahvistinmoduuli XH-M145 on suunniteltu vahvistamaan passiivikaiuttimien matalatasoisia analogisia äänisignaaleja. Moduuli käyttää YD138-E-integroitua piiriä ja toimii D-luokassa. Se on varustettu pyörivällä potentiometrillä äänenvoimakkuuden säätöä varten, ruuviliittimellä virransyöttöä ja kaiuttimien lähtöjä varten sekä äänituloliittimellä piirilevyllä.
Tekniset tiedot
Malli: XH-M145
Laitetyyppi: stereoäänen vahvistinmoduuli
Vahvistimen käyttöluokka: D
Käytetty mikropiiri: YD138-E
Kanavien lukumäärä: 2
Suositeltu virtalähde: 12 V DC / 1,5 A
Käyttöjännitealue: DC 914 V
Ilmoitettu lähtöteho: 2 x 8 W 8 ohmin kuormalla
Ilmoitettu lähtöteho: 2 x 12 W 4 ohmin kuormalla
Moduulin mitat: 58 x 36 x 21 mm ilman potentiometrin uloketta
Äänisignaalin tulo: liitin piirilevyllä
Lähdöt ja virransyöttö: ruuviliitin
Liitinmerkinnät piirilevyllä: L-OUT, +12V, GND, R-OUT
Toiminnot ja ominaisuudet
Stereosuunnittelu vasemmalle ja oikealle kanavalle.
Integroitu potentiometri mahdollistaa äänenvoimakkuuden suoran säädön moduulista.
Kompakti piirilevy, jossa on kiinnitysreiät mekaanista kiinnitystä varten.
Varustettu elektrolyyttikondensaattoreilla ja tehovahvistinpiirillä yhdessä moduulissa.
Liitteenä olevan kuvauksen mukaan piiriin kuuluu ylivirtasuojaus, lämpösuojaus ja kohinanvaimennus.
Ihanteellinen
Sisäänrakennettu pienempiin äänilaitteisiin.
Aktiivinen kaiutin heijastaa tasavirralla.
Harrasteelektroniikkaa ja yksinkertaisten stereoäänijärjestelmien prototyyppien tekemistä.
Tietokone- tai multimediaäänisovellukset, joissa on ulkoiset passiivikaiuttimet.
Pakkauksen sisältö
1 x XH-M145 äänenvahvistinmoduuli
1x potentiometrin säätönuppi
1x pesukone
1x kiinnitysmutteri
Miksi valita tämä tuote?
Selkeästi nimetty malli XH-M145 mainitulla YD138-E-vahvistinpiirillä.
Kompakti stereovahvistin, joka sopii integroitavaksi pienempiin laitteisiin.
Matalajännitteinen tasavirtalähde yleisiin tasavirtasovelluksiin.
Virtalähteen ja kaiuttimien suora liittäminen liittimiin tekee johdotuksesta helppoa.
Äänenvoimakkuuden säätö on osa moduulia eikä vaadi erillistä ohjauselementtiä.
Asennus- ja käyttöohjeet
Huomioi +12V- ja GND-liittimien virtaliitännän napaisuus.
Kytke kaiuttimet vasemmalle ja oikealle kanavalle merkittyihin lähtöihin.
Asenna moduuli paikkaan, jossa on riittävä lämmönpoisto.
Syötä tuloaudiosignaali piirilevyn tuloliittimen kautta.
Katkaise virta ennen johtojen kytkemistä tai irrottamista.
Turvallisuushuomautus
Suunniteltu matalajännitteiselle tasavirtalähteelle määritellyllä alueella.
Väärä napaisuuskytkentä tai oikosulku lähdössä voi vahingoittaa moduulia.
Komponentit voivat kuumentua käytön aikana, joten älä peitä moduulia tai asenna sitä syttyvälle alustalle ilman sopivaa erotusta.
Suorita asennus ja kytkentä vain, kun virtalähde on irrotettu.
Tuote on asennettavaksi tarkoitettu elektroninen moduuli, ei erikseen suojattu päätelaite.
