Descrizione

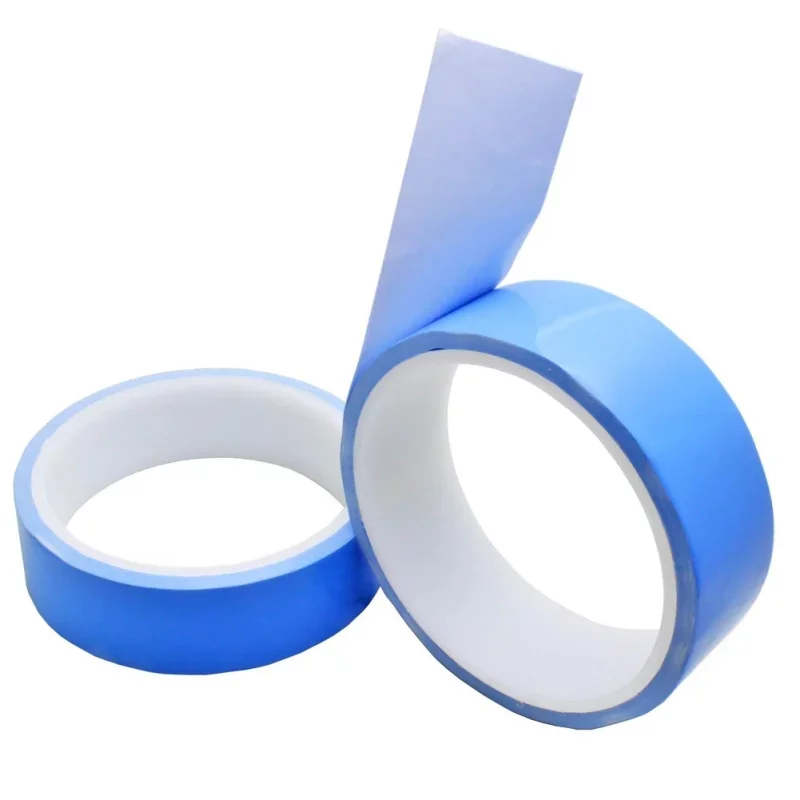

Il nastro biadesivo termoconduttivo con uno spessore di 0,2 mm è progettato per il trasferimento di calore tra una fonte di calore (ad esempio, un modulo LED, un alimentatore, un modulo di memoria) e un dissipatore di calore o uno chassis metallico. Il nastro migliora il contatto tra le superfici, aiuta a ridurre la resistenza termica della giunzione e, allo stesso tempo, consente il fissaggio meccanico senza l’uso di viti o paste termiche.
Specifiche tecniche
Tipo: nastro adesivo termoconduttivo biadesivo
Spessore: 0,2 mm
Lunghezza: 5 m o 25 m (a seconda della variante)
Larghezza: 10 mm, 20 mm, 30 mm, 40 mm, 50 mm, 80 mm (a seconda della variante, altre larghezze possibili su richiesta)
Conduttività termica: 1,2 W/mK
Temperatura di esercizio (min.): -20 °C
Temperatura di esercizio (max.): 120 °C
Resistenza alla temperatura (a breve termine): fino a 180 °C
Proprietà elettriche: elettricamente isolante
Funzioni e caratteristiche
Fornisce trasferimento di calore simultaneo e forte adesione tra due superfici
Riempie piccole irregolarità tra le superfici e migliora la vestibilità
Adatto per applicazioni LED e dissipatori di calore in cui è richiesto un assemblaggio pulito e veloce
Strato elettricamente isolante per separare il componente dalle parti metalliche
Possibilità di lavorazione nella forma desiderata (taglio, punzonatura) secondo la tecnologia di produzione
Ideale per
Fissaggio e raffreddamento di moduli LED e strisce LED su profili in alluminio
Collegamento di piccoli dissipatori di calore a circuiti integrati e componenti di potenza
Saldatura termica di componenti a un telaio metallico in elettronica ed elettrodomestici
Lavori di assistenza e prototipazione in cui è richiesto un assemblaggio rapido senza elementi di fissaggio meccanici
Contenuto della confezione
1× nastro adesivo termoconduttivo biadesivo (spessore 0,2 mm) (larghezza e lunghezza a seconda della variante)
Perché scegliere questo prodotto?
Combina il trasferimento termico e l’incollaggio in un unico passaggio
Permette un montaggio pulito senza pasta termica e senza viti
Parametri adatti alle comuni applicazioni di raffreddamento nell’elettronica
L’isolamento elettrico aiuta a separare in modo sicuro i componenti conduttivi
Istruzioni per l’installazione e l’uso
Prima dell’applicazione, pulire e sgrassare entrambe le superfici incollate per garantire un’adesione stabile e una bassa resistenza termica del giunto.
Premere il nastro in modo uniforme su tutta la superficie, evitando la formazione di bolle d’aria.
Per la massima efficienza di trasferimento del calore, utilizzare la più ampia area di contatto possibile e ridurre al minimo lo spessore dello strato entro i limiti delle capacità di progettazione.
Durante lo smontaggio, procedere con cautela per evitare di danneggiare i componenti o la finitura del dissipatore di calore.
