Descrizione

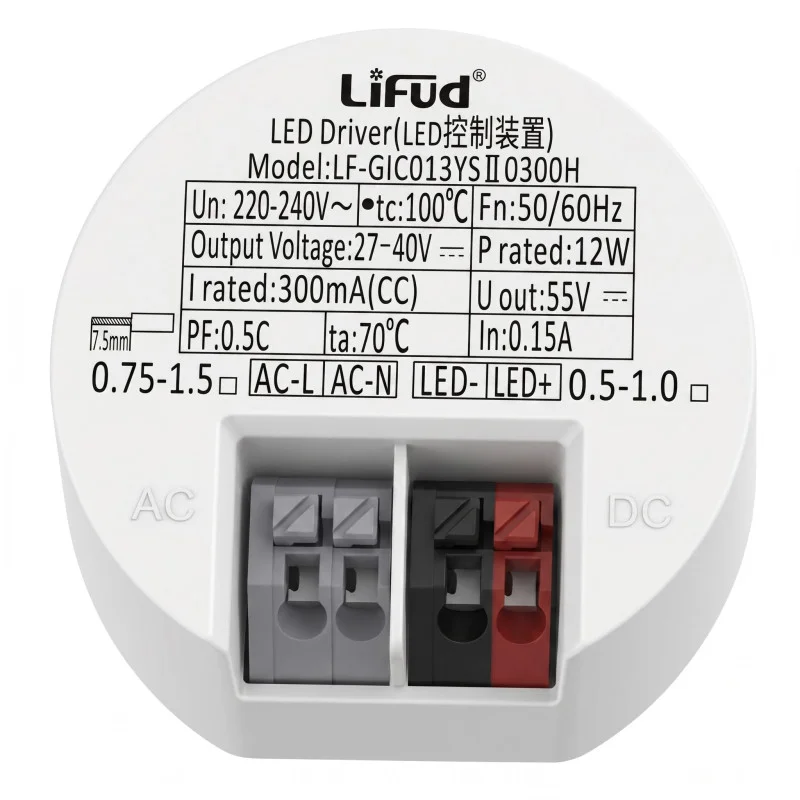

Okrúhly LED driver je napájací zdroj pre prúdové napájanie LED svietidiel s výstupným prúdom 300 mA. Slúži na prevod sieťového striedavého napätia na jednosmerný výstup pre LED záťaž v rozsahu DC 24-42 V. Je určený pre pevnú inštaláciu do svietidiel a svetelných zostáv, kde sa vyžaduje samostatný napájací modul pre LED.
Technické špecifikácie
Typ produktu: LED driver
Výkon: 12 W
Vstupné napätie: AC 180-265 V
Vstupná frekvencia: 50/60 Hz
Výstupné napätie: DC 24-42 V
Výstupný prúd: 300 mA
Tolerancia výstupného prúdu: ±5 %
Účinník: PF 0,9
Pracovná teplota okolia Ta: 45 °C
Teplota puzdra Tc: 85 °C
Rozmery tela: priemer 42 mm, výška 22 mm
Prevedenie: okrúhle puzdro s pripojovacími vodičmi
Vstupné vodiče: L, N
Výstupné vodiče: LED+, LED-
Funkcie a vlastnosti
Prevádza striedavé sieťové napätie na jednosmerný prúdový výstup pre LED.
Výstup je označený polaritou LED+ a LED- pre správne pripojenie LED záťaže.
Okrúhle puzdro umožňuje montáž do priestorovo obmedzených častí svietidla.
Pripojenie je riešené vyvedenými vodičmi bez integrovanej svorkovnice.
Na puzdre sú montážne úchyty pre mechanické upevnenie.
Ideálne pre
LED panelové svietidlá so zodpovedajúcimi elektrickými parametrami.
LED stropné svietidlá s externým prúdovým driverom.
LED downlight svietidlá napájané prúdom 300 mA.
Výmenu poškodeného LED drivera s rovnakým výstupným prúdom a zodpovedajúcim rozsahom výstupného napätia.
Obsah balenia
1× LED driver
Prečo zvoliť tento produkt
Zodpovedá použitiu pre LED záťaže s prúdom 300 mA a pracovným napätím DC 24-42 V.
Má vyznačené vstupné a výstupné vodiče vrátane polarity výstupu.
Kompaktné okrúhle prevedenie je vhodné pre inštaláciu do LED svietidiel.
Parametre sú uvedené priamo na tele drivera, čo uľahčuje kontrolu pri montáži alebo výmene.
Pokyny k inštalácii a prevádzke
Pred inštaláciou overte zhodu výstupného prúdu a rozsahu výstupného napätia s pripájanou LED záťažou.
Vstupné vodiče pripojte iba na zodpovedajúce striedavé sieťové napätie.
Výstupné vodiče pripojte k LED záťaži so správnou polaritou LED+ a LED-.
Driver upevnite tak, aby neboli vodiče mechanicky namáhané.
Inštaláciu musí vykonať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Bezpečnostné upozornenia
Zariadenie pracuje so sieťovým napätím a pri nesprávnej manipulácii hrozí úraz elektrickým prúdom.
Montáž, demontáž a zapojenie vykonávajte iba pri odpojenom napájaní.
Nepripájajte LED záťaž s nezodpovedajúcim prúdom alebo napäťovým rozsahom.
Nesprávne zapojenie polarity výstupu spôsobí nefunkčnosť alebo poškodenie LED záťaže.
Driver nepoužívajte pri viditeľnom poškodení puzdra, vodičov alebo izolácie.
Zaistite dostatočný priestor pre odvod tepla a neprekračujte uvedené teplotné hodnoty Ta a Tc.
