Descrizione
LED driver konstantne struje LiFud namijenjen je za napajanje LED modula strujom od 450 mA. Služi kao element za napajanje između mrežnog ulaza 220-240 V AC i LED opterećenja u odgovarajućem rasponu izlaznog napona. Dizajn sa stezaljkama za ulaz i izlaz olakšava čvrsto električno spajanje u LED svjetiljkama i svjetlosnim modulima.
Tehničke specifikacije
Vrsta proizvoda: LED driver
Izvedba izlaza: konstantna struja, CC
Nazivna snaga: 18 W
Nazivna izlazna struja: 450 mA
Izlazni napon: 33-40 V DC
Maksimalni izlazni napon U out: 55 V
Nazivni ulazni napon: 220-240 V AC
Nazivna ulazna struja: 0.15 A
Frekvencija: 50/60 Hz
Maksimalna temperatura okoline ta: 70 °C
Temperatura mjerne točke tc: 100 °C
Dimenzije: 50 x 48 x 26 mm
Ulazne stezaljke: AC L, AC N
Izlazne stezaljke: LED+, LED-
Namijenjeno za LED module
Funkcije i značajke
Izlaz konstantne struje za napajanje LED opterećenja strujom od 450 mA.
Odvojeno označene stezaljke za mrežni ulaz i izlaz prema LED modulu.
Izlazni polaritet označen je kao LED+ i LED-.
Kompaktno okruglo kućište prikladno za ugradnju u LED svjetiljke s odgovarajućim instalacijskim prostorom.
Rad preko mrežnog napajanja 220-240 V AC.
Idealno za
LED svjetiljke s napajanjem LED modula strujom od 450 mA.
Ugradbene LED svjetiljke i svjetlosne module s odgovarajućim rasponom napona.
Servisnu zamjenu LED drivera s istim električnim parametrima.
Primjene gdje je potreban zaseban izvor napajanja konstantne struje za LED modul.
Sadržaj pakiranja

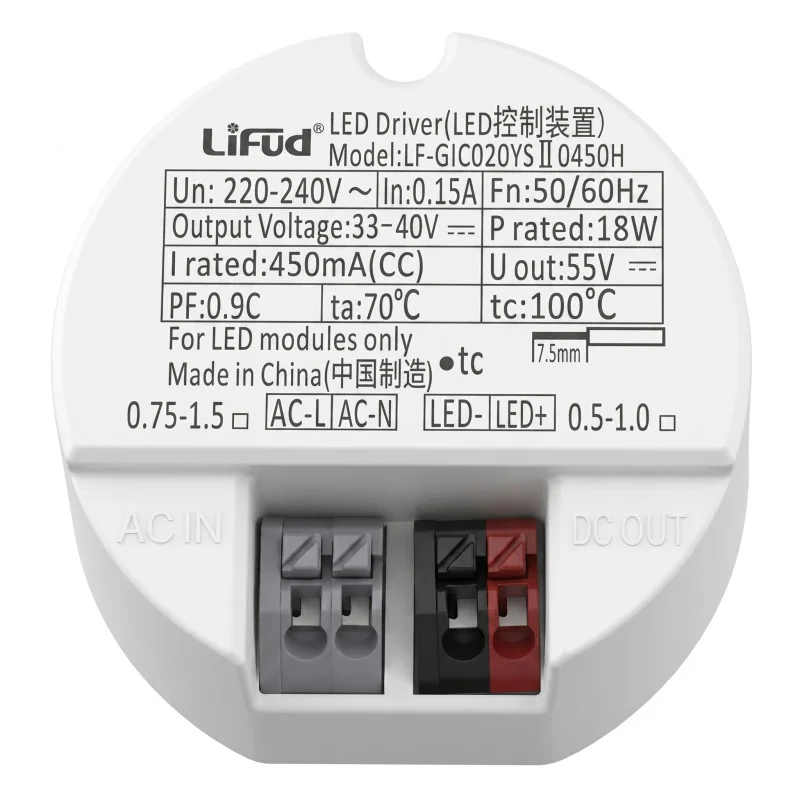

1 x LED driver LiFud LF-GIC020YSII0450H
Zašto odabrati ovaj proizvod
Odgovara parametrima od 18 W i 450 mA za LED module s napajanjem konstantne struje.
Ima označene ulazne i izlazne stezaljke za pravilno spajanje žica.
Radi s ulaznim naponom od 220-240 V AC.
Navodi izlazni raspon od 33-40 V DC za provjeru usklađenosti s LED opterećenjem.
Dimenzije 50 x 48 x 26 mm omogućuju provjeru prikladnosti za određenu svjetiljku prije montaže.
Upute za instalaciju i rad
Montažu smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Prije instalacije uvijek isključite napajanje.
Mrežni ulaz spojite na stezaljke AC L i AC N.
LED modul spojite na stezaljke LED+ i LED- uz poštivanje polariteta.
Koristite samo s LED modulom koji odgovara izlaznoj struji od 450 mA i izlaznom rasponu od 33-40 V DC.
Instalirajte tako da se ne prekorače vrijednosti ta 70 °C i tc 100 °C.
Sigurnosna upozorenja
Uređaj radi s mrežnim naponom od 220-240 V AC.
Nepravilno spajanje predstavlja rizik od strujnog udara, kratkog spoja, pregrijavanja ili oštećenja LED modula.
Ne izvodite montažu niti rukujte uređajem pod naponom.
Ne spajajte LED opterećenje s neodgovarajućom strujom ili rasponom napona.
Održavajte pravilan polaritet izlaza LED+ i LED-.
Ne koristite driver u slučaju mehaničkog oštećenja kućišta, stezaljki ili oznaka.
