Descrizione

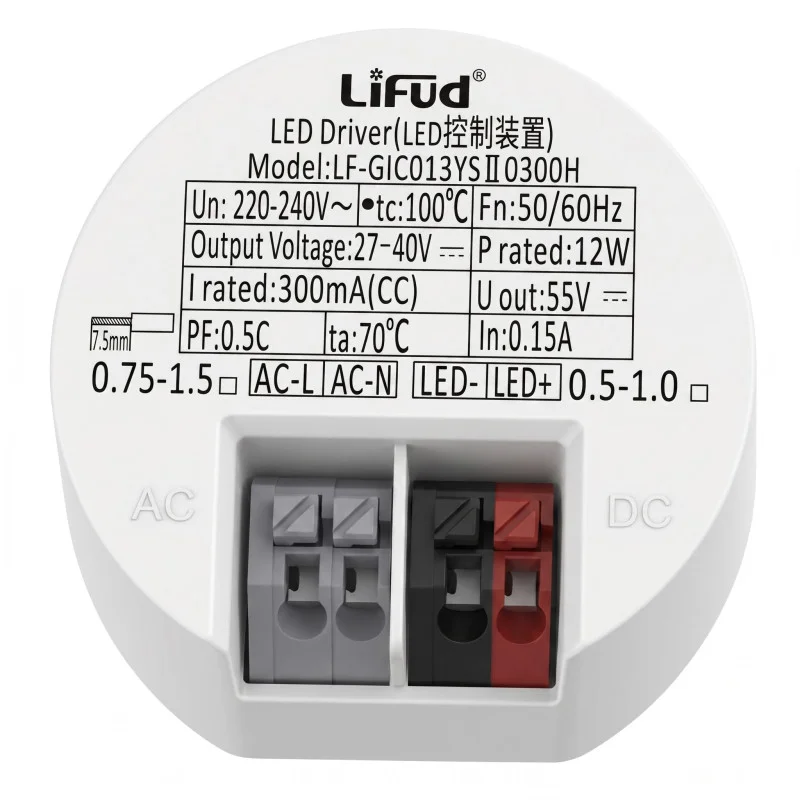

Okrugli LED driver je napajanje za strujno napajanje LED svjetiljki s izlaznom strujom od 300 mA. Služi za pretvaranje mrežnog izmjeničnog napona u istosmjerni izlaz za LED opterećenje u rasponu od DC 24-42 V. Namijenjen je za fiksnu instalaciju u svjetiljke i rasvjetne sustave gdje je potreban zaseban modul napajanja za LED.
Tehničke specifikacije
Vrsta proizvoda: LED driver
Snaga: 12 W
Ulazni napon: AC 180-265 V
Ulazna frekvencija: 50/60 Hz
Izlazni napon: DC 24-42 V
Izlazna struja: 300 mA
Tolerancija izlazne struje: ±5 %
Faktor snage: PF 0,9
Radna temperatura okoline Ta: 45 °C
Temperatura kućišta Tc: 85 °C
Dimenzije kućišta: promjer 42 mm, visina 22 mm
Izvedba: okruglo kućište s priključnim žicama
Ulazne žice: L, N
Izlazne žice: LED+, LED-
Funkcije i značajke
Pretvara izmjenični mrežni napon u istosmjerni strujni izlaz za LED.
Izlaz je označen polaritetom LED+ i LED- za ispravno spajanje LED opterećenja.
Okruglo kućište omogućuje ugradnju u prostorno ograničene dijelove svjetiljke.
Spajanje se vrši pomoću izvedenih žica bez integrirane priključne letvice.
Na kućištu se nalaze montažni nosači za mehaničko pričvršćivanje.
Idealno za
LED panel svjetiljke s odgovarajućim električnim parametrima.
LED stropne svjetiljke s vanjskim strujnim driverom.
LED downlight svjetiljke napajane strujom od 300 mA.
Zamjenu oštećenog LED drivera s identičnom izlaznom strujom i odgovarajućim rasponom izlaznog napona.
Sadržaj pakiranja
1× LED driver
Zašto odabrati ovaj proizvod
Odgovara upotrebi za LED opterećenja sa strujom od 300 mA i radnim naponom DC 24-42 V.
Ima označene ulazne i izlazne žice, uključujući polaritet izlaza.
Kompaktna okrugla izvedba prikladna je za ugradnju u LED svjetiljke.
Parametri su navedeni izravno na kućištu drivera, što olakšava provjeru tijekom montaže ili zamjene.
Upute za instalaciju i rad
Prije instalacije provjerite podudarnost izlazne struje i raspona izlaznog napona s priključenim LED opterećenjem.
Ulazne žice spojite samo na odgovarajući izmjenični mrežni napon.
Izlazne žice spojite na LED opterećenje s ispravnim polaritetom LED+ i LED-.
Driver pričvrstite tako da žice nisu mehanički opterećene.
Instalaciju mora obaviti osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Sigurnosna upozorenja
Uređaj radi s mrežnim naponom i pri nepravilnom rukovanju postoji opasnost od strujnog udara.
Montažu, demontažu i ožičenje izvodite samo kada je napajanje isključeno.
Ne spajajte LED opterećenje s neodgovarajućom strujom ili rasponom napona.
Neispravno spajanje polariteta izlaza uzrokovat će nefunkcionalnost ili oštećenje LED opterećenja.
Ne koristite driver ako postoje vidljiva oštećenja kućišta, žica ili izolacije.
Osigurajte dovoljno prostora za odvod topline i ne prekoračujte navedene temperaturne vrijednosti Ta i Tc.
