Descrizione
LED gonilnik s konstantnim tokom LiFud je namenjen za napajanje LED modulov s tokom 450 mA. Služi kot napajalni element med omrežnim vhodom 220-240 V AC in LED bremenom v ustreznem razponu izhodne napetosti. Zasnova s sponkami za vhod in izhod olajša trdno električno priključitev v LED svetilkah in svetlobnih modulih.
Tehnične specifikacije
Vrsta izdelka: LED gonilnik
Izvedba izhoda: konstantni tok, CC
Nazivna moč: 18 W
Nazivni izhodni tok: 450 mA
Izhodna napetost: 33-40 V DC
Največja izhodna napetost U out: 55 V
Nazivna vhodna napetost: 220-240 V AC
Nazivni vhodni tok: 0.15 A
Frekvenca: 50/60 Hz
Najvišja temperatura okolice ta: 70 °C
Temperatura merilne točke tc: 100 °C
Dimenzije: 50 x 48 x 26 mm
Vhodne sponke: AC L, AC N
Izhodne sponke: LED+, LED-
Namenjeno za LED module
Funkcije in lastnosti
Izhod s konstantnim tokom za napajanje LED bremena s tokom 450 mA.
Ločeno označene sponke za omrežni vhod in izhod k LED modulu.
Izhodna polariteta je označena kot LED+ in LED-.
Kompaktno okroglo ohišje, primerno za integracijo v LED svetilke z ustreznim prostorom za namestitev.
Delovanje z omrežnim napajanjem 220-240 V AC.
Idealno za
LED svetilke z napajanjem LED modula s tokom 450 mA.
Vgradne LED svetilke in svetlobne module z ustreznim napetostnim razponom.
Servisno zamenjavo LED gonilnika z enakimi električnimi parametri.
Aplikacije, kjer je zahtevan samostojen napajalnik s konstantnim tokom za LED modul.
Vsebina paketa

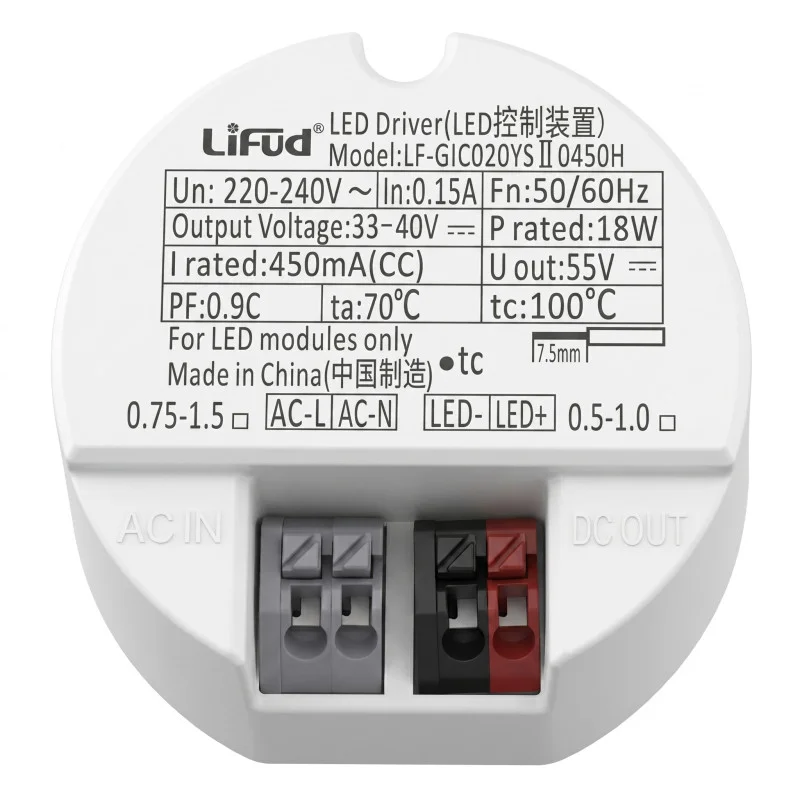

1 x LED gonilnik LiFud LF-GIC020YSII0450H
Zakaj izbrati ta izdelek
Ustreza parametrom 18 W in 450 mA za LED module z napajanjem s konstantnim tokom.
Ima označene vhodne in izhodne sponke za pravilno priključitev vodnikov.
Deluje z vhodno napetostjo 220-240 V AC.
Navaja izhodni razpon 33-40 V DC za preverjanje skladnosti z LED bremenom.
Dimenzije 50 x 48 x 26 mm omogočajo preverjanje primernosti za določeno svetilko pred montažo.
Navodila za namestitev in delovanje
Montažo sme izvesti le oseba z ustrezno elektrotehnično kvalifikacijo.
Pred namestitvijo vedno odklopite napajanje.
Omrežni vhod priključite na sponke AC L in AC N.
LED modul priključite na sponke LED+ in LED- ob upoštevanju polaritete.
Uporabljajte samo z LED modulom, ki ustreza izhodnemu toku 450 mA in izhodnemu razponu 33-40 V DC.
Namestite tako, da nista preseženi vrednosti ta 70 °C in tc 100 °C.
Varnostna opozorila
Naprava deluje z omrežno napetostjo 220-240 V AC.
Nepravilna priključitev predstavlja nevarnost električnega udara, kratkega stika, pregrevanja ali poškodbe LED modula.
Ne izvajajte montaže ali manipulacije pod napetostjo.
Ne priključujte LED bremena z neustreznim tokom ali napetostnim razponom.
Upoštevajte pravilno polariteto izhoda LED+ in LED-.
Gonilnika ne uporabljajte v primeru mehanske poškodbe ohišja, sponk ali oznak.
