Descrizione

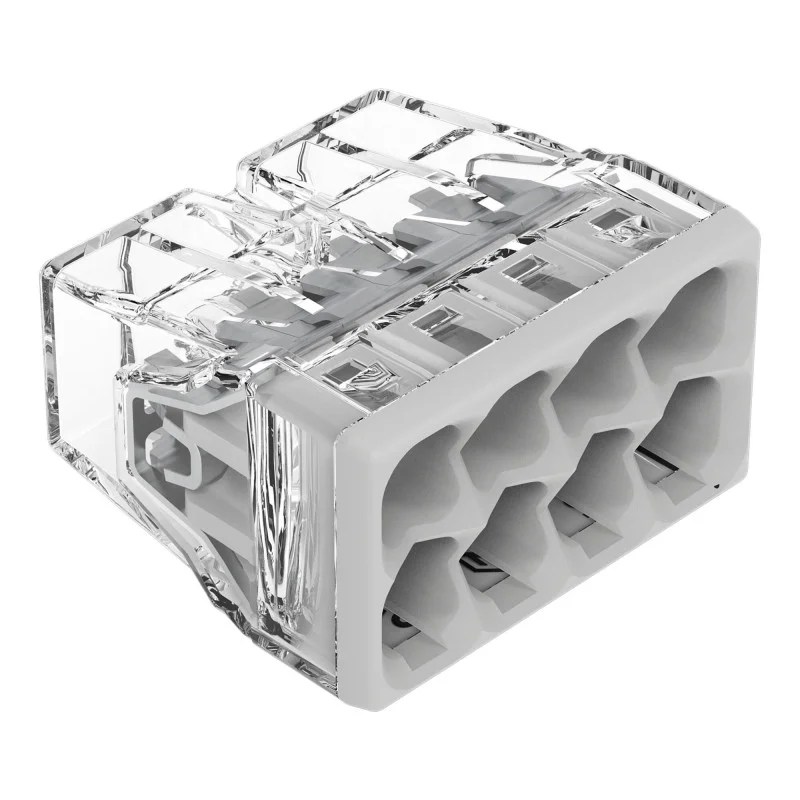

Il morsetto di collegamento per installazioni WAGO 2273-208 è utilizzato per il collegamento rapido dei cavi negli impianti elettrici tramite il metodo a innesto. È progettato per cavi rigidi e viene utilizzato in quadri di distribuzione e installazione dove è richiesta una soluzione compatta con molteplici punti di connessione.
Specifiche tecniche
Modello: WAGO 2273-208
Serie: 2273
Tipo: terminale di connessione per installazione PUSH WIRE
Numero di punti di connessione: 8
Tecnologia di connessione: a innesto
Progettato per conduttori solidi
Sezione nominale del conduttore: fino a 2,5 mm2
Gamma di cavi collegabili: da 0,5 a 2,5 mm²
Lunghezza di spelatura: 11 mm
Tensione nominale: 450 V
Corrente nominale: 24 A
Colore della custodia: trasparente
Colore dell’alloggiamento: grigio chiaro
Materiale isolante: policarbonato
Materiale di contatto: rame elettrolitico
Superficie di contatto: stagno
Materiale della molla di serraggio: acciaio per molle al cromo-nichel
Classe di infiammabilità secondo UL94: V2
Dimensioni: 18 x 10,4 x 16,7 mm
Peso: 2,2 g
Temperatura ambiente massima: 60 °C
Designazione della temperatura secondo EN 60998: T60
Funzioni e caratteristiche
Il corpo trasparente e compatto consente l’ispezione visiva dell’inserimento del filo.
Il design a innesto consente l’inserimento diretto di un conduttore solido senza bisogno di una leva di comando.
Sono presenti otto ingressi separati per il collegamento di fili a un unico potenziale.
Le superfici di contatto sono trattate superficialmente con stagno.
Il morsetto è destinato all’uso in impianti elettrici fissi.
Ideale per
Collegamento di fili fissi in impianti elettrici domestici e industriali.
Installazione in quadri di installazione e distribuzione.
Ramificazione di un potenziale in più conduttori.
Illuminazione, prese e altri impianti elettrici fissi negli edifici.
Contenuto della confezione
1x Terminale di connessione per installazione WAGO 2273-208
Perché scegliere questo prodotto?
Un numero ben definito di otto punti di connessione per collegare più fili in un unico nodo.
Il design compatto ne facilita l’installazione anche in spazi ristretti.
L’involucro trasparente consente di verificare il corretto inserimento del filo.
I parametri tecnici e le denominazioni dei modelli sono disponibili pubblicamente nella documentazione dei prodotti WAGO.
Istruzioni di installazione e funzionamento
Utilizzare esclusivamente con conduttori con sezione trasversale compresa nell’intervallo specificato e del tipo appropriato.
Mantenere una lunghezza di spelatura di 11 mm.
Prima di inserirlo, il filo deve essere dritto, integro e privo di sporco.
Il terminale è destinato all’installazione fissa in uno spazio elettrico idoneo, ad esempio in una scatola di derivazione.
L’installazione e il collegamento devono essere effettuati con l’alimentazione scollegata.
Avviso di sicurezza
Il prodotto è destinato ad installazioni elettriche; un cablaggio errato può causare cortocircuiti, surriscaldamento o scosse elettriche.
Gli interventi su apparecchiature elettriche possono essere eseguiti solo da personale in possesso delle qualifiche professionali appropriate.
Non superare i valori nominali elettrici e utilizzare solo cavi compatibili.
Non utilizzare in caso di danni meccanici al terminale o se il conduttore è danneggiato.
Dopo l’installazione, verificare il corretto inserimento dei fili e la solidità del collegamento.
