Descrizione

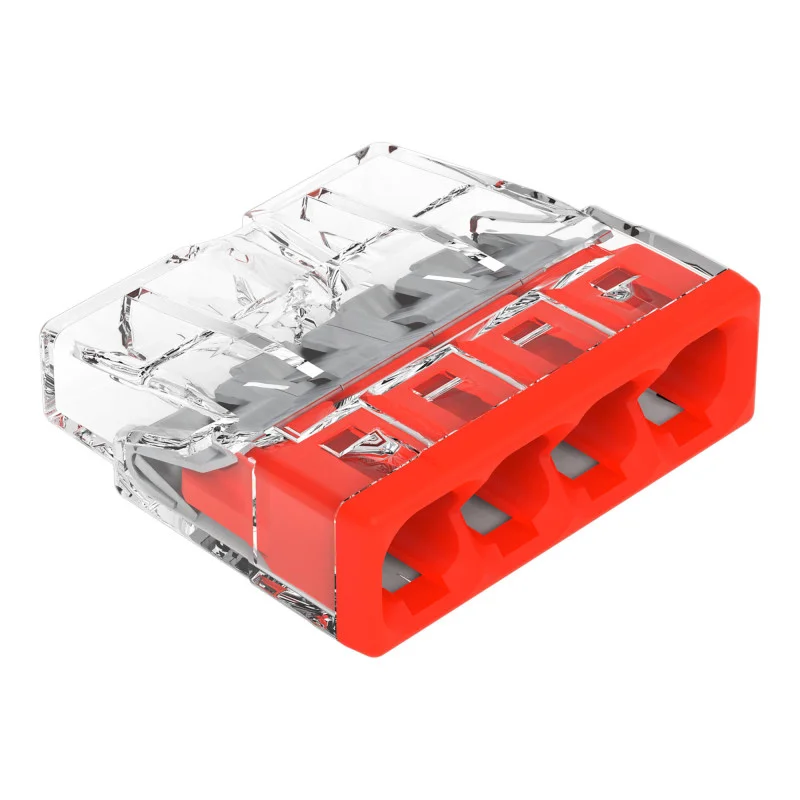

Il morsetto di installazione WAGO 2273 PUSH WIRE è progettato per il collegamento rapido di conduttori rigidi mediante inserimento diretto, senza l’utilizzo di attrezzi. Il design con 4 punti di connessione è ideale per i collegamenti di impianti elettrici in spazi ristretti, dove sono richieste una soluzione compatta e un controllo preciso dell’inserimento del conduttore.
Specifiche tecniche
Tipo di prodotto: morsetto di collegamento
Serie: WAGO 2273
Tecnologia di connessione: PUSH WIRE
Numero di punti di connessione: 4
Numero di potenziali: 1
Metodo di controllo: inserimento diretto
Progettato per conduttori solidi
Sezione trasversale del conduttore: 0,52,5 mm2
AWG: 2016
Lunghezza di spelatura: 11 mm
Direzione di connessione: laterale
Materiale dei conduttori collegabili: rame, alluminio
Tensione nominale: 450 V
Corrente nominale: 24 A
Tensione impulsiva nominale: 4 kV
Temperatura dell’aria ambiente durante il funzionamento: fino a +60 °C
Temperatura di esercizio continua: 105 °C
Designazione della temperatura secondo EN 60998: T60
Materiale isolante: policarbonato (PC)
Colore del corpo: trasparente
Colore della copertina: rosso
Classe di infiammabilità secondo UL94: V2
Gruppo di materiali: IIIa
Dimensioni del morsetto: 18 x 5,8 x 16,7 mm
Peso di un morsetto: 1,3 g
Funzioni e caratteristiche
Design compatto per l’utilizzo in scatole di derivazione e altri spazi ristretti.
La tecnologia di connessione a molla consente un inserimento del filo rapido e ripetibile.
L’alloggiamento trasparente consente l’ispezione visiva del corretto inserimento del filo.
Il foro di prova consente di effettuare misurazioni in condizioni di installazione
Progettato per collegare conduttori solidi a un potenziale
Ideale per
Cablaggio elettrico nelle scatole di derivazione
Collegamento dei conduttori fissi nei sistemi di distribuzione interni
Riparazione e modifica di impianti elettrici fissi
Installazioni in cui sono necessari collegamenti rapidi dei cavi senza viti.
Contenuto della confezione
1x Terminale di installazione WAGO 2273 PUSH WIRE, 4 fili
Perché scegliere questo prodotto?
Parametri tecnici noti e univoci per conduttori solidi nell’intervallo 0,52,5 mm2
Quattro punti di connessione in un corpo compatto
L’inserimento diretto del filo semplifica l’assemblaggio senza bisogno di viti.
Il design trasparente facilita il controllo dei collegamenti durante l’installazione.
I parametri di tensione nominale, corrente e resistenza alla temperatura corrispondono all’uso negli impianti elettrici
Istruzioni di installazione e funzionamento
Utilizzare esclusivamente per conduttori solidi entro l’intervallo di sezione specificato.
Spellare il filo fino a una lunghezza di 11 mm e inserirlo dritto fino a quando non si ferma.
Prima della messa in funzione, verificare che il filo sia completamente inserito attraverso l’alloggiamento trasparente.
La funzionalità della connessione può essere verificata tramite il foro di prova
Avviso di sicurezza
Il prodotto è destinato ad impianti elettrici con tensioni fino a 450 V.
Eseguire installazioni e interventi solo quando l’alimentazione elettrica è scollegata.
Un cablaggio errato può causare cortocircuiti, surriscaldamento o scosse elettriche.
Attenersi al tipo di filo specificato e all’intervallo di sezione prescritto.
L’installazione in impianti elettrici fissi deve essere effettuata da personale in possesso delle qualifiche professionali adeguate.
