Descrizione

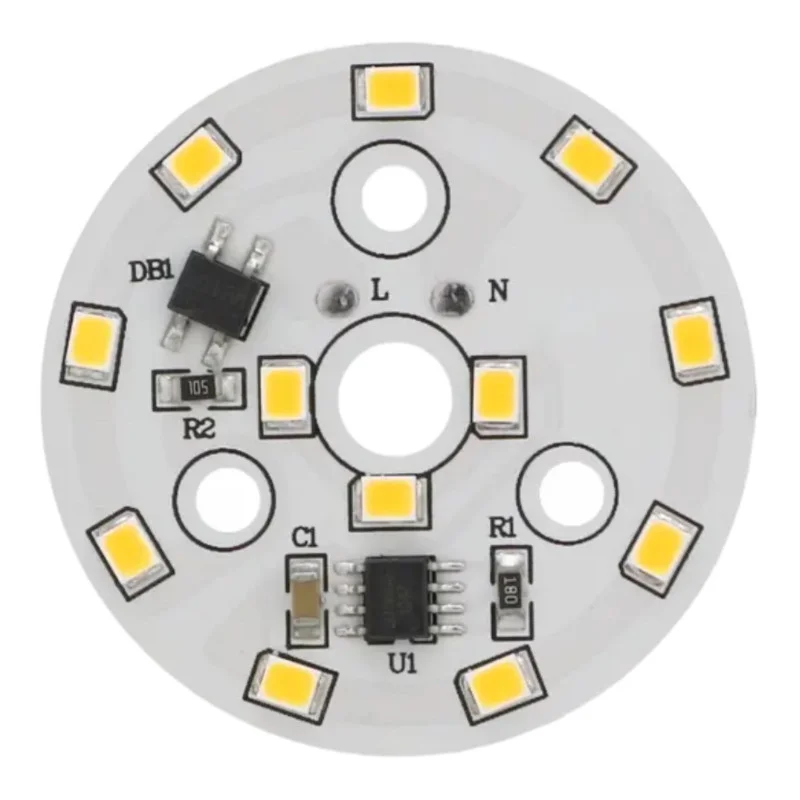

Il modulo LED rotondo per alimentazione diretta dalla rete 220-240 V CA è progettato per l’integrazione in apparecchi di illuminazione e gruppi ottici in cui sono richiesti un design compatto e un collegamento elettrico semplice. Grazie al suo diametro di 44 mm, è particolarmente adatto per apparecchi di illuminazione di piccole dimensioni, per la sostituzione di pannelli luminosi e per interventi di manutenzione.
Specifiche tecniche
Tipo di LED: 2835 SMD
Numero di LED: 12
Colore della luce: bianco (a seconda della variante, bianco caldo 30003500K / bianco freddo 60006500K)
Alimentazione: 220-240 V CA
Consumo energetico: 5 W
Diametro esterno del modulo: 44 mm
Angolo del fascio: 120130°
Intensità luminosa: 400450 lm
Funzioni e caratteristiche
Design circolare compatto per l’integrazione in apparecchi di illuminazione con spazio limitato
Ampio angolo di fascio adatto per l’illuminazione di aree
Alimentazione direttamente dalla rete 220240 V CA (non è necessaria una fonte CC esterna)
Variazione del colore della luce in base alla combinazione selezionata (bianco caldo / bianco freddo)
Ideale per
Sostituzione di schede LED in apparecchi di illuminazione alimentati dalla rete elettrica
Apparecchi da incasso e da superficie con spazio circolare per modulo Ø44 mm
Apparecchi di illuminazione tecnica e di servizio dove è richiesta la semplice integrazione del modulo LED
Contenuto della confezione
1x modulo LED rotondo Ø44 mm
Importante: il modulo non contiene fili o morsettiera, i fili devono essere saldati direttamente al circuito stampato del modulo LED
Perché scegliere questo prodotto?
Parametri chiaramente definiti per la progettazione e la sostituzione dei moduli luminosi
Dimensioni compatte pur mantenendo un flusso luminoso utile
Possibilità di selezionare la temperatura del colore in base all’applicazione
Istruzioni per l’installazione e l’uso
Eseguire l’installazione solo quando l’alimentazione elettrica è scollegata e il posto di lavoro è protetto contro l’accensione accidentale.
Saldare i fili direttamente sui pad di saldatura del modulo; utilizzare fili con un isolamento adeguato alla tensione di rete e garantire un sufficiente scarico della trazione (fissaggio meccanico dei fili all’esterno del punto di saldatura).
Durante la saldatura, ridurre il tempo di riscaldamento al minimo necessario per evitare di danneggiare il LED o il circuito stampato.
Installare il modulo nell’apparecchio di illuminazione in modo che le parti sotto tensione non possano essere toccate e che sia garantita una distanza sufficiente dalle parti metalliche della struttura in base ai requisiti di isolamento.
Assicurare un raffreddamento adeguato in base al design dell’apparecchio di illuminazione; non utilizzare il modulo in uno spazio chiuso senza dissipazione del calore, poiché potrebbe verificarsi un surriscaldamento.
Dopo l’installazione, verificare la resistenza dei collegamenti, l’isolamento ed eseguire un test funzionale nell’apparecchio di illuminazione.
Avviso di sicurezza
Il prodotto è progettato per un’alimentazione CA da 220-240 V. Un utilizzo improprio può causare scosse elettriche, incendi o danni al dispositivo.
Affidare l’installazione e la manutenzione a personale qualificato con competenze specifiche su apparecchiature elettriche a bassa tensione.
Non collegare il modulo all’alimentazione durante l’assemblaggio, la saldatura o quando i cavi sono esposti. Verificare sempre che il modulo sia diseccitato prima di qualsiasi intervento.
Non utilizzare il modulo all’esterno dell’apparecchio di illuminazione o senza protezione contro i contatti accidentali. Durante il funzionamento, sulla scheda potrebbero essere presenti parti pericolose sotto tensione di rete.
Assicurare un isolamento adeguato e un fissaggio meccanico dei cavi di alimentazione. Un cavo allentato o un isolamento insufficiente possono causare cortocircuiti, surriscaldamenti o lesioni.
Non installare il modulo in un ambiente con presenza di acqua, condensa o elevata umidità, a meno che non sia prevista un’adeguata protezione all’interno della progettazione dell’apparecchio di illuminazione.
Non coprire il modulo con materiali termoisolanti e non superare i limiti di temperatura indicati dal progetto dell’apparecchio di illuminazione; una temperatura eccessiva riduce la durata utile e aumenta il rischio di guasti.
Se il circuito stampato, i LED, le piazzole di saldatura o l’isolamento sono danneggiati, non utilizzare più il modulo.
