Descrizione

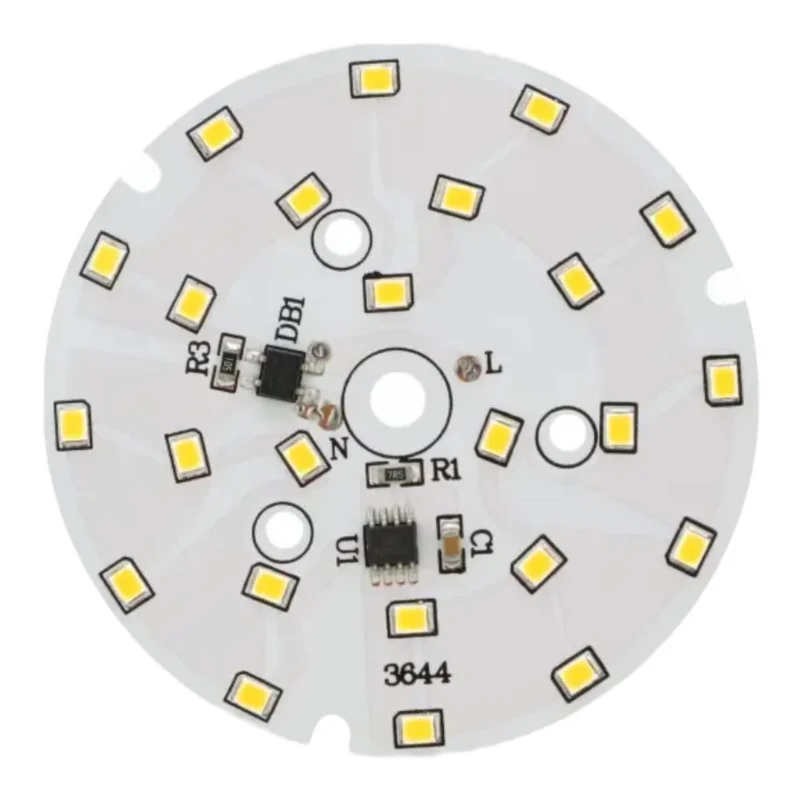

Modulo LED rotondo per l’impiego diretto in apparecchi di illuminazione alimentati a rete. Grazie al diametro compatto di 74 mm, è adatto per la riparazione e la produzione di apparecchi di illuminazione in cui sono richiesti una semplice integrazione del PCB LED e un ampio angolo di emissione.
Specifiche tecniche
Codice: AM9702
Consumo energetico: 12 W
Alimentazione: 170-275 V CA
Tipo di LED: SMD 2835
Numero di LED: 24
Diametro esterno: 74 mm
Angolo del fascio: 120130°
Intensità luminosa: 9601080 lm
Colore della luce (varianti): bianco caldo (30003500 K), bianco freddo (60006500 K)
Funzioni e caratteristiche
Modulo LED su circuito stampato per il montaggio in apparecchi di illuminazione
Ampio angolo di fascio adatto per illuminazione diffusa e di area
Possibilità di scegliere la temperatura del colore in base alla variante del prodotto
Importante: il modulo non contiene fili o morsetti; i fili devono essere saldati direttamente al circuito stampato del modulo LED
Ideale per
Riparazioni e revisioni di apparecchi di illuminazione alimentati dalla rete elettrica
Faretti da incasso e da soffitto con spazio limitato (Ø74 mm)
Apparecchi di illuminazione tecnica, per officine e servizi
Produzione di prototipi e apparecchi di illuminazione personalizzati
Contenuto della confezione
1× Modulo LED rotondo Ø74 mm
Perché scegliere questo prodotto?
Parametri elettrici definiti per l’alimentazione di rete nell’intervallo 170275 V CA
Dimensioni compatte e montaggio SMD 2835 standard per applicazioni di illuminazione comuni
Ampio angolo di fascio per una distribuzione uniforme della luce
Possibilità di scegliere il bianco caldo o freddo in base alle esigenze applicative
Istruzioni per l’installazione e l’uso
Installare il modulo su un supporto meccanicamente solido e termicamente idoneo; nella progettazione dell’apparecchio di illuminazione è necessario garantire la dissipazione del calore in base alla struttura e alle condizioni operative.
Collegare i fili saldandoli agli appositi pad sul PCB; utilizzare fili con isolamento adeguato alla tensione di rete.
Prima dell’installazione, verificare le possibilità spaziali dell’apparecchio di illuminazione (diametro 74 mm) ed evitare il contatto del modulo con parti conduttrici prive di isolamento.
Dopo l’installazione, controllare il fissaggio meccanico, l’isolamento e il funzionamento prima della messa in funzione permanente.
Avviso di sicurezza
Il prodotto è progettato per essere alimentato dalla rete elettrica; funziona con tensioni pericolose nell’intervallo 170-275 V CA. Un utilizzo improprio può provocare scosse elettriche, ustioni o incendi.
Eseguire tutti i lavori di collegamento e installazione solo con l’alimentazione scollegata e dopo aver verificato che il dispositivo sia fuori tensione.
L’installazione e la manutenzione devono essere eseguite da personale qualificato con competenze specifiche su apparecchiature elettriche a bassa tensione.
Non accendere il modulo all’esterno dell’apparecchio di illuminazione o senza adeguata protezione meccanica; è necessario evitare di toccare parti sotto tensione e punti di saldatura.
Il modulo non contiene fili o morsetti; una saldatura impropria o un isolamento insufficiente dei collegamenti possono causare cortocircuiti, surriscaldamenti o scosse elettriche.
Assicurare distanze di isolamento sufficienti e un adeguato scarico meccanico dei fili collegati per evitare l’allentamento dei giunti saldati.
Non utilizzare il modulo in ambienti con elevata umidità o in luoghi in cui potrebbe formarsi condensa, a meno che la progettazione dell’apparecchio di illuminazione non fornisca una protezione adeguata.
Non coprire il modulo con materiali termoisolanti né limitare la dissipazione del calore; una temperatura eccessiva può ridurre la durata utile o causare guasti.
Se la scheda, i LED o i cavi presentano danni, non utilizzare ulteriormente il modulo e rimuoverlo dal servizio.
