Descrizione

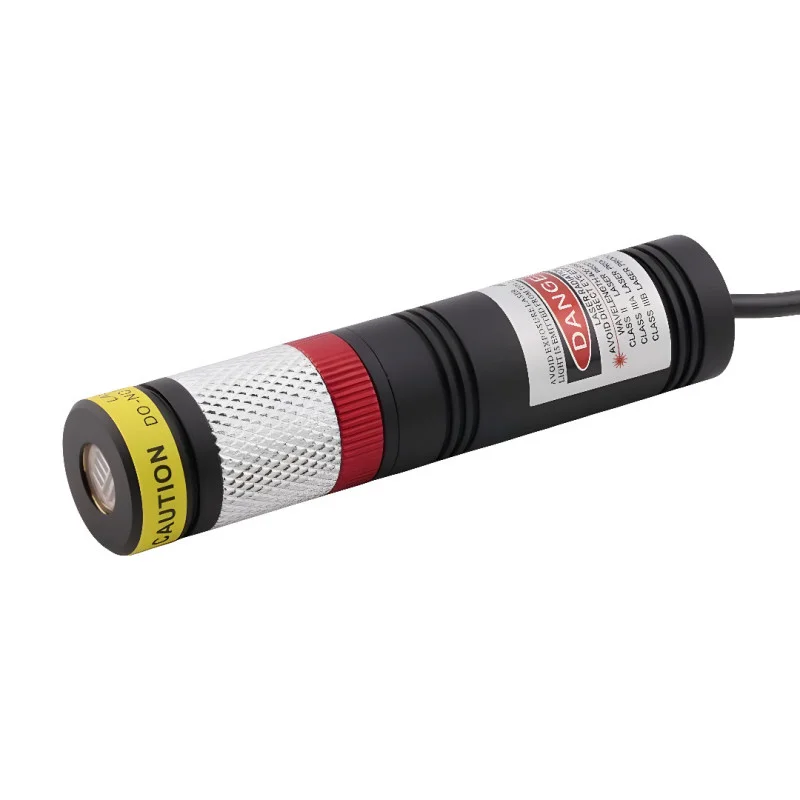

Il modulo laser con lunghezza d’onda rossa di 660 nm è progettato per la proiezione di una griglia di punti 10×10 (DOE) e viene utilizzato principalmente per il posizionamento, la mira e il controllo della posizione durante il taglio e altre operazioni industriali. Il design in un alloggiamento in alluminio e la possibilità di affilatura consentono di adattare la proiezione a un’applicazione specifica.
Specifiche tecniche
Lunghezza d’onda: 660 nm (rosso)
Forma del fascio: DOE 10×10
Angolo del fascio: 42×42°
Potenza ottica (varianti): 50 mW, 100 mW, 150 mW, 200 mW
Potenza di uscita reale:
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Modalità operativa: CW (luce continua)
Controllo attuale: APC
Tensione di alimentazione: 5 V CC
Corrente di esercizio: < 500 mA
Tipo di connettore: CC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Lunghezza del cavo: 100 cm
Materiale dell’alloggiamento: alluminio
Materiale ottico: PMMA
Dimensioni del modulo: diametro 20 mm × lunghezza 90 mm
Peso: 65 g
Protezione: IP67
Temperatura di esercizio: da -10°C a +50°C
Temperatura di conservazione: da -40°C a +85°C
Tempo medio di guasto (MTTF):> 8.000 ore
Funzioni e caratteristiche
Proiezione a griglia 10×10 per un rapido posizionamento visivo
Ottica focalizzabile (messa a fuoco regolabile)
Alloggiamento compatto in alluminio per una migliore dissipazione del calore
Alimentazione a 5 V CC per l’integrazione in sistemi di macchine e controllo
Protezione IP67 per l’utilizzo in condizioni operative più impegnative
Ideale per
Posizionamento durante il taglio e la marcatura nelle macchine industriali
Impostazione dei punti di riferimento e controllo della posizione nei dispositivi di montaggio
Guida visiva nelle linee di automazione e produzione
Contenuto della confezione
Modulo laser con cavo di collegamento e connettore CC
Perché scegliere questo prodotto?
Proiezione della griglia 10×10 definita utilizzando l’ottica DOE
Design meccanico standard Ø20 × 90 mm per una facile integrazione
Alimentazione 5 V CC e terminazione del cavo CC 5,5 × 2,1 mm finita
Design durevole con protezione IP67
Istruzioni per l’installazione e l’uso
Assicurare un alimentatore stabilizzato da 5 V CC con riserva di corrente sufficiente per l’opzione di alimentazione selezionata.
Montare il modulo in modo da garantire il raffreddamento dell’alloggiamento e la stabilità meccanica della sporgenza.
Dopo il montaggio, regolare la messa a fuoco in base alle dimensioni desiderate e alla nitidezza della proiezione alla distanza di lavoro.
Collegare il connettore CC da 5,5 × 2,1 mm quando l’alimentazione è scollegata.
Avviso di sicurezza
Questa è una sorgente laser. Non puntare il raggio negli occhi né osservare il raggio diretto o riflesso.
Durante l’installazione e la regolazione, utilizzare dispositivi di protezione adeguati e seguire le norme di sicurezza interne del luogo di lavoro.
Utilizzare il modulo solo entro le condizioni elettriche e di temperatura specificate.
