Descrizione

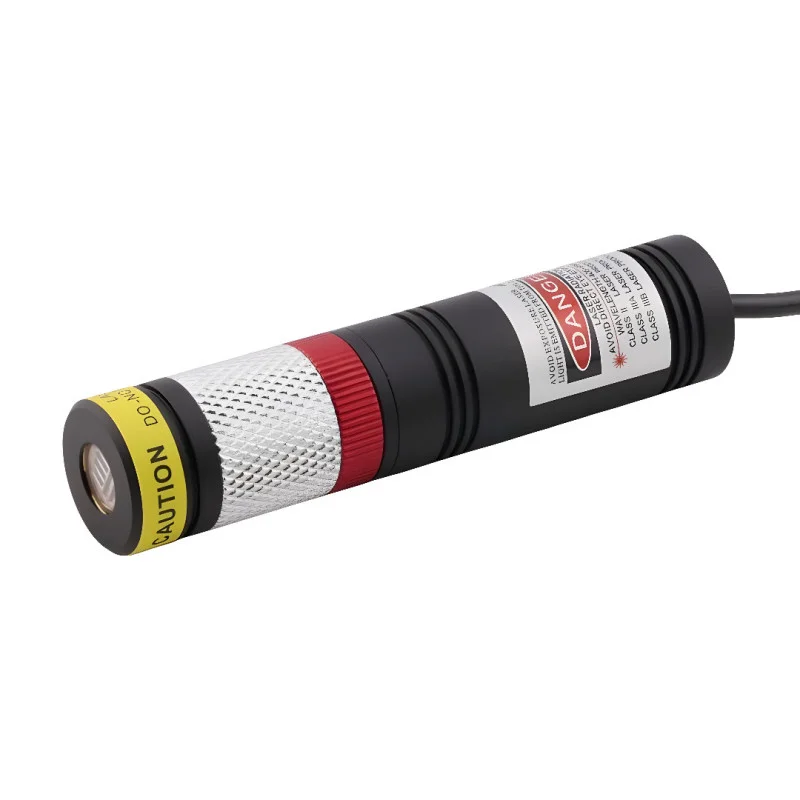

Le module laser, émettant dans le rouge à 660 nm, est conçu pour la projection d’une grille de points 10×10 (DOE) et est principalement utilisé pour le positionnement, le pointage et le contrôle de position lors de la découpe et d’autres opérations industrielles. Son boîtier en aluminium et la possibilité d’affûter le faisceau permettent d’adapter la projection à une application spécifique.
Spécifications techniques
Longueur d’onde : 660 nm (rouge)
Forme du faisceau : DOE 10×10
Angle du faisceau : 42×42°
Puissance optique (variantes) : 50 mW, 100 mW, 150 mW, 200 mW
Puissance de sortie réelle :
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Mode de fonctionnement : CW (lumière continue)
Contrôle actuel : APC
Tension d’alimentation : 5 V CC
Courant de fonctionnement : < 500 mA
Type de connecteur : CC 5,5 × 2,1 mm/5,5 × 2,5 mm
Longueur du câble : 100 cm
Matériau du boîtier : aluminium
Matériau optique : PMMA
Dimensions du module : diamètre 20 mm × longueur 90 mm
Poids : 65 g
Protection : IP67
Température de fonctionnement : -10 °C à +50 °C
Température de stockage : -40 °C à +85 °C
Temps moyen avant panne (MTTF) :> 8 000 heures
Fonctions et caractéristiques
Projection sur une grille 10×10 pour un positionnement visuel rapide
Optique focalisable (mise au point réglable)
Boîtier compact en aluminium pour une meilleure dissipation de la chaleur
Alimentation 5 V CC pour l’intégration dans les systèmes de machines et de contrôle
Protection IP67 pour une utilisation dans des conditions d’exploitation plus exigeantes.
Idéal pour
Positionnement lors de la découpe et du marquage dans les machines industrielles
Mise en place de points de référence et vérification de la position dans les dispositifs d’assemblage
Guidage visuel dans l’automatisation et les lignes de production
Contenu de l’emballage
Module laser avec fil de connexion et connecteur CC
Pourquoi choisir ce produit ?
Projection sur une grille 10×10 définie à l’aide d’optiques du DOE
Conception mécanique standard Ø20 × 90 mm pour une intégration facile
Alimentation 5 V CC et terminaison de câble CC 5,5 × 2,1 mm
Conception robuste avec protection IP67
Instructions d’installation et d’utilisation
Assurez-vous d’une alimentation stabilisée de 5 V CC avec une réserve de courant suffisante pour l’option d’alimentation sélectionnée.
Montez le module de manière à assurer le refroidissement du boîtier et la stabilité mécanique de la projection.
Après assemblage, ajustez la mise au point en fonction de la taille et de la netteté souhaitées de la projection à la distance de travail.
Branchez le connecteur CC 5,5 × 2,1 mm lorsque l’alimentation est coupée.
Avis de sécurité
Il s’agit d’une source laser. Ne dirigez pas le faisceau vers vos yeux et n’observez ni le faisceau direct ni le faisceau réfléchi.
Lors de l’installation et du réglage, utilisez un équipement de protection approprié et respectez les règles de sécurité internes du lieu de travail.
Utilisez le module uniquement dans les conditions électriques et de température spécifiées.
