Module laser rouge 650 nm, cercle avec croix (Old Package)-Spedizione veloce

Descrizione

Le module laser rouge de 650 nm, à projection circulaire et en croix, est conçu pour le pointage, le positionnement et le guidage optique dans les secteurs de l’industrie, des technologies de mesure et pour l’intégration dans les dispositifs. Il utilise une optique DOE à mise au point réglable et est alimenté en 5 V CC. Son boîtier en aluminium assure la dissipation thermique et une résistance mécanique optimale en fonctionnement normal.

Spécifications techniques

Type de produit : module laser à projection circulaire avec croix

Couleur du laser : rouge

Longueur d’onde : 650 nm

Dimensions du boîtier : Ø18 x 65 mm

Matériau du boîtier : aluminium

Type de lentille : PMMA

Type d’optique : DOE

Mise au point : réglable

Mode de fonctionnement : APC/ACC

Tension d’alimentation : 5 V CC

Connexion : câble de 1 m avec connecteur CC 5,5/2,1 mm

Température de fonctionnement : -10 à +50 °C

Température de stockage : -40 à +85 °C

Temps moyen avant panne : plus de 8000 heures

Tableau de puissance optique réelle

Fonctions et caractéristiques

Projection circulaire avec réticule pour une visée optique précise

Laser rouge de 650 nm adapté au guidage visuel général et à l’indication

Optiques DOE pour la création d’un motif défini

Mise au point réglable pour adapter la projection à une distance et une application spécifiques

Corps en aluminium pour une meilleure stabilité thermique et une résistance mécanique accrue

Alimentation 5 V CC pour une intégration facile dans les appareils et les bancs d’essai.

Modes de fonctionnement APC et ACC pour la commande de diode laser correspondante

Idéal pour

Levés topographiques et positionnement industriels

systèmes de guidage de lignes de production

Marquage optique des points de référence

Intégration dans les appareils de mesure et de contrôle

Applications de laboratoire et de développement

Réglage, paramétrage et vérification de la géométrie

Contenu de l’emballage

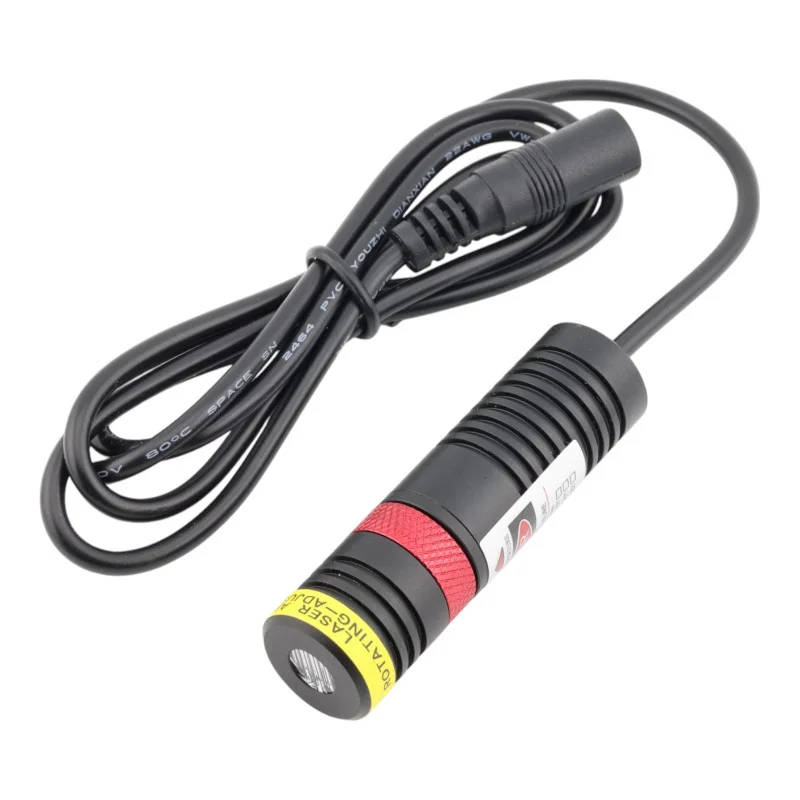

1 module laser rouge 650 nm, cercle avec croix

1 câble de connexion de 1 m avec connecteur CC 5,5/2,1 mm

Pourquoi choisir ce produit ?

Combinaison de dimensions compactes et de conception métallique robuste

Motif de projection circulaire et en croix clairement défini pour les applications techniques

Valeurs de puissance optique nominale et réelle clairement spécifiées

Alimentation standard 5 V CC et câble de connexion prêt à l’emploi

Solution adaptée à l’intégration dans les systèmes industriels, de laboratoire et de développement

Instructions d’installation et d’utilisation

Lors de l’installation, assurez-vous d’une fixation mécanique ferme du module sans transmission de vibrations.

Pour un fonctionnement correct, il est nécessaire d’utiliser une alimentation stabilisée de 5 V CC.

Après l’installation, ajustez la mise au point en fonction de la distance de travail souhaitée et de la taille de l’image projetée.

Lors d’un fonctionnement prolongé, nous recommandons d’assurer une dissipation thermique adéquate en fonction de la variante de puissance sélectionnée.

Utilisez le module dans la plage de températures de fonctionnement spécifiée.

Avis de sécurité

Les rayonnements laser peuvent être dangereux pour la vue.

Ne regardez pas directement le faisceau de sortie ni son reflet sur des surfaces brillantes.

Lors de l’intégration dans un appareil, nous recommandons d’utiliser des mesures de protection appropriées correspondant à la variante d’alimentation du module.

Ce produit n’est pas destiné à être utilisé sans évaluation technique appropriée dans des applications où une défaillance pourrait entraîner un risque pour la santé ou les biens.
