Descrizione

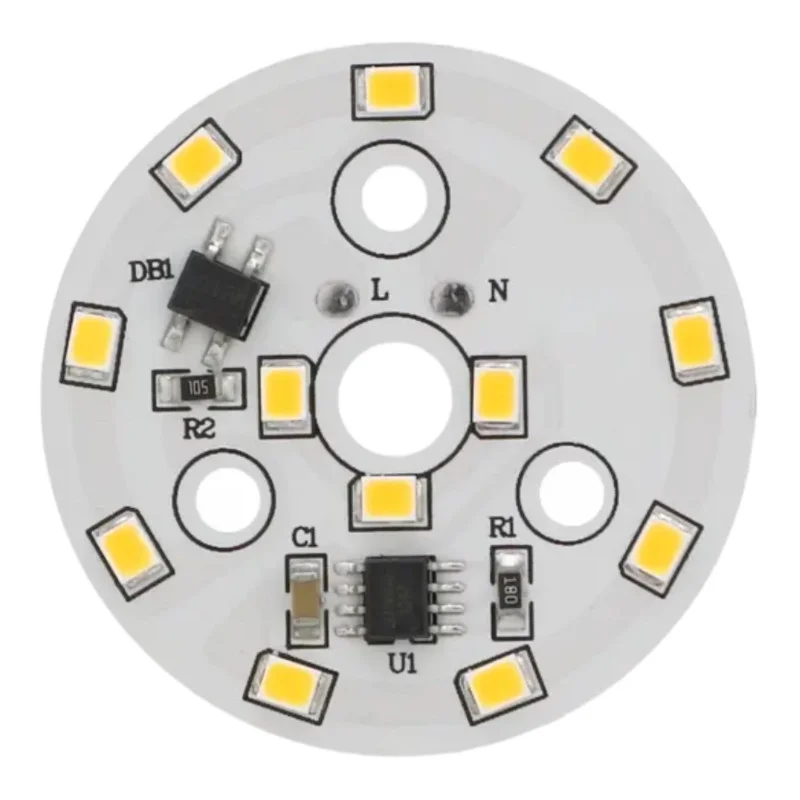

Modulul LED rotund pentru alimentare directă de la rețeaua de 220240V AC este conceput pentru integrarea în corpuri de iluminat și ansambluri de iluminat unde este necesar un design compact și o conexiune electrică simplă. Datorită diametrului său de 44 mm, este potrivit în special pentru corpuri de iluminat mai mici, înlocuirea panourilor luminoase și reparații de service.
Specificații tehnice
Tip LED: 2835 SMD
Număr de LED-uri: 12
Culoarea luminii: alb (în funcție de variantă, alb cald 30003500K / alb rece 60006500K)
Alimentare: 220-240V CA
Consum de energie: 5 W
Diametrul exterior al modulului: 44 mm
Unghiul fasciculului: 120130°
Intensitate luminoasă: 400450 lm
Funcții și caracteristici
Design circular compact pentru integrare în corpuri de iluminat cu spațiu limitat
Unghi de fascicul larg, potrivit pentru iluminatul zonei
Alimentare directă de la rețeaua de curent alternativ 220240V (nu este nevoie de o sursă externă de curent continuu)
Variația culorii luminii în funcție de combinația selectată (alb cald / alb rece)
Ideal pentru
Înlocuire prin service a plăcilor LED din corpurile de iluminat alimentate de la rețea
Corpuri de iluminat încastrate și aparente cu spațiu circular pentru modul de Ø44 mm
Corpuri de iluminat tehnice și utilitare unde este necesară o integrare simplă a modulului LED
Conținutul pachetului
1x modul LED rotund Ø44 mm
Important: modulul nu conține fire sau un bloc de terminale, firele trebuie lipite direct pe placa cu circuite imprimate a modulului LED.
De ce să alegeți acest produs?
Parametri clar definiți pentru proiectarea și înlocuirea modulelor de iluminat
Dimensiune compactă, menținând în același timp fluxul luminos util
Posibilitatea de a selecta temperatura de culoare în funcție de aplicație
Instrucțiuni de instalare și utilizare
Efectuați instalarea numai atunci când alimentarea cu energie electrică este deconectată și locul de muncă este asigurat împotriva pornirii accidentale.
Lipiți firele direct pe plăcuțele de lipire ale modulului; utilizați fire cu izolație adecvată pentru tensiunea rețelei și asigurați o desprindere suficientă a tensiunii (fixarea mecanică a firelor în afara punctului de lipire).
La lipire, reduceți timpul de încălzire la minimul necesar pentru a evita deteriorarea LED-ului sau a plăcii cu circuite imprimate.
Instalați modulul în corpul de iluminat astfel încât piesele sub tensiune să nu poată fi atinse și să se asigure o distanță suficientă față de părțile metalice ale structurii, conform cerințelor de izolație.
Asigurați o răcire adecvată conform designului corpului de iluminat; nu utilizați modulul într-un spațiu închis fără disiparea căldurii, deoarece se poate produce o încălzire excesivă.
După instalare, verificați rezistența conexiunilor, izolația și efectuați un test funcțional al corpului de iluminat.
Notificare de siguranță
Produsul este conceput pentru alimentare cu curent alternativ de 220-240 V. Manipularea necorespunzătoare poate duce la electrocutare, incendiu sau deteriorarea dispozitivului.
Încredințați instalarea și service-ul unei persoane calificate, cu cunoștințe despre lucrul cu echipamente electrice de joasă tensiune.
Nu conectați modulul la alimentare în timpul asamblării, lipirii sau când firele sunt expuse. Verificați întotdeauna dacă modulul este deconectat de la sursa de alimentare înainte de orice intervenție.
Nu utilizați modulul în afara corpului de iluminat sau fără a asigura protecția împotriva contactului. În timpul funcționării, pe placă pot fi prezente componente periculoase aflate sub tensiunea rețelei.
Asigurați izolația corespunzătoare și fixarea mecanică a firelor de alimentare. Un fir slăbit sau o izolație insuficientă poate provoca scurtcircuit, supraîncălzire sau vătămări corporale.
Nu instalați modulul într-un mediu cu apă, condens sau umiditate ridicată, cu excepția cazului în care este prevăzută o protecție adecvată în cadrul designului corpului de iluminat.
Nu acoperiți modulul cu materiale termoizolante și nu depășiți limitele de temperatură specificate în proiectarea corpului de iluminat; temperatura excesivă scurtează durata de viață și crește riscul de defecțiune.
Dacă placa cu circuite imprimate, LED-urile, plăcuțele de lipire sau izolația sunt deteriorate, nu mai utilizați modulul.
