Descrizione

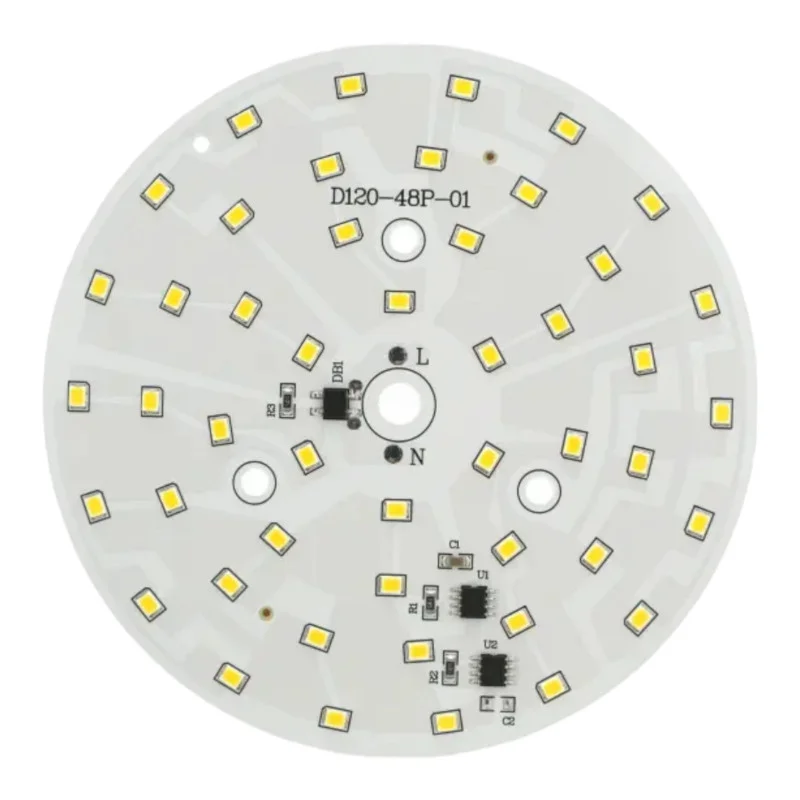

Modulul LED rotund este destinat ca sursă de lumină pentru corpuri de iluminat și modernizări ale corpurilor de iluminat unde este necesară o placă de circuit imprimat circulară compactă și o alimentare directă cu curent alternativ. Modulul este disponibil în opțiunile de culoare alb cald (30003500K) și alb rece (60006500K).
Specificații tehnice
Cod: AM6592
Tip LED: SMD 2835
Număr de LED-uri: 48
Putere nominală: 18W
Alimentare: 170-275V CA
Diametru exterior: 120 mm
Unghiul fasciculului: 120130°
Flux luminos: 14401620 lm
Culoare lumină (combinație): alb cald (30003500K) sau alb rece (60006500K)
Funcții și caracteristici
Alimentare directă de la rețeaua electrică AC într-o gamă largă de 170275 V AC
Design circular pentru integrare în corpuri de iluminat de tavan și de perete
Unghi larg al fasciculului pentru iluminare uniformă
Ansamblu SMD 2835 pentru design compact al modulului
Important: modulul nu conține fire sau un bloc de terminale, firele trebuie lipite direct pe placa cu circuite imprimate a modulului LED.
Ideal pentru
Reparații și revizii corpuri de iluminat cu modul LED circular
Aplice și lumini de tavan pentru interior
Corpuri de iluminat tehnice și special concepute care necesită alimentare cu curent alternativ
Corpuri de iluminat personalizate și prototipuri
Conținutul pachetului
1x modul LED (PCB) Ø120 mm
Fără fire și fără bloc terminal
De ce să alegeți acest produs?
Parametri definiți pentru putere, interval de putere și flux luminos
Posibilitatea de a alege culoarea luminii în funcție de aplicație
Format circular compact, potrivit pentru designuri comune de corpuri de iluminat
Unghi larg al fasciculului pentru iluminarea zonei
Instrucțiuni de instalare și utilizare
A se instala într-un corp de iluminat sau într-un ansamblu care asigură fixarea mecanică a modulului și protecția împotriva atingerii pieselor sub tensiune.
Lipiți firele direct pe plăcuțele de lipire ale modulului; utilizați fire cu rezistență la temperatură și secțiune transversală adecvate în funcție de sarcina curentă.
La lipire, reduceți la minimum timpul de încălzire a plăcuțelor de lipire și preveniți supraîncălzirea LED-urilor și a PCB-ului.
Asigurați disiparea căldurii conform designului corpului de iluminat; funcționarea fără o răcire adecvată poate scurta durata de viață și poate cauza defecțiuni.
Înainte de punerea în funcțiune, verificați calitatea îmbinărilor lipite, a fixării mecanice și a izolației electrice.
Notificare de siguranță
Modulul este proiectat pentru alimentare de la rețea și funcționează cu o tensiune periculoasă de 170275 V AC. Manipularea necorespunzătoare poate duce la electrocutare, arsuri sau incendiu.
Instalarea și întreținerea pot fi efectuate numai de către o persoană calificată, cu cunoștințe despre lucrul cu echipamente electrice și în conformitate cu standardele și reglementările aplicabile.
Înainte de orice manipulare, deconectați întotdeauna dispozitivul de la sursa de alimentare și verificați dacă este lipsit de tensiune. Nu este suficient să opriți pur și simplu întrerupătorul de alimentare, este necesar să asigurați deconectarea de la rețeaua electrică.
Modulul nu conține fire sau bloc terminal; conexiunea se face prin lipire. Conexiunile lipite insuficient realizate, firele slăbite sau izolația inadecvată pot provoca supraîncălzire, scurtcircuit și deteriorarea ulterioară sau incendiu.
După conectare, toate piesele sub tensiune și conexiunile lipite trebuie acoperite și asigurate în mod fiabil împotriva contactului. Modulul nu trebuie operat într-un mod liber accesibil.
Mențineți distanțe de izolație suficiente și utilizați materiale izolatoare adecvate, rezistente la temperaturile generate în timpul funcționării.
Nu utilizați în medii cu umiditate ridicată sau unde se poate forma condens, cu excepția cazului în care modulul face parte dintr-un corp de iluminat acoperit corespunzător.
Asigurați o răcire adecvată. Supraîncălzirea poate duce la degradarea LED-ului, modificări ale parametrilor, defecțiuni și un risc crescut de deteriorare a materialelor din jur.
Nu utilizați modulul dacă există deteriorări la PCB, LED-uri, plăcuțe de lipire sau semne de supraîncălzire.
