Descrizione

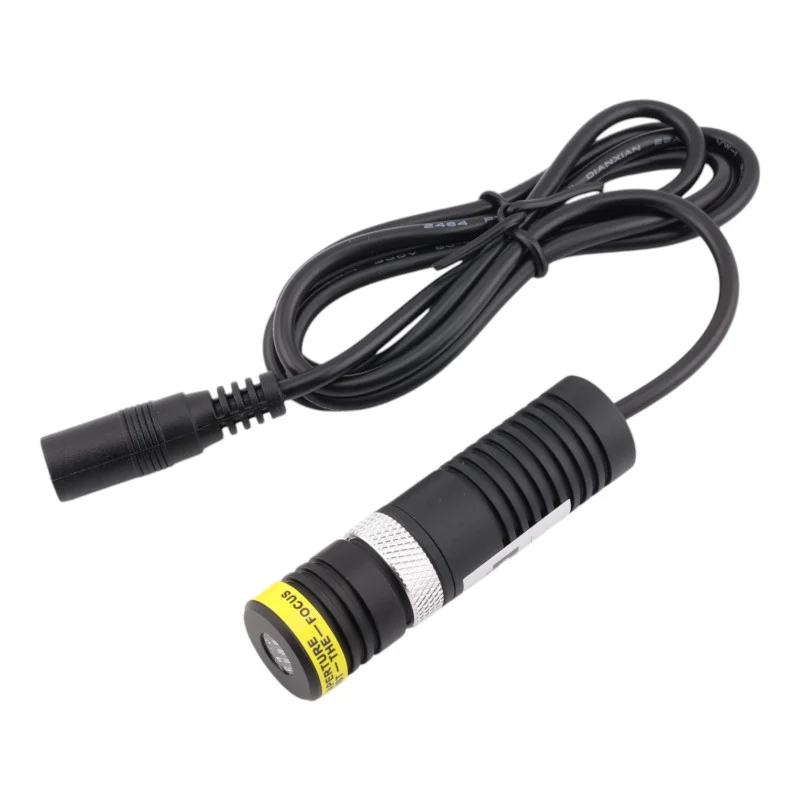

Modulul laser cu infraroșu cu o lungime de undă de 940 nm este conceput pentru aplicații care necesită un fascicul laser punctual în afara spectrului vizibil. Datorită designului său focalizabil, acesta vă permite să ajustați dimensiunea spotului în funcție de aplicația specifică, de exemplu pentru poziționare, detectare, corpuri optice sau integrare în sisteme de măsurare și industriale. Modulul este montat într-o carcasă de aluminiu și este proiectat pentru alimentare cu o tensiune continuă de 5 V CC.
Specificații tehnice
Lungime de undă: 940 nm
Tip fascicul: spot
Design: modul laser focalizabil
Dimensiunile carcasei: 18 × 65 mm
Materialul carcasei: aluminiu
Tip lentilă: lentilă din sticlă
Tensiune de alimentare: 5V CC
Mod de funcționare: APC
Conexiune: cablu cu conector CC 5,5 × 2,1 mm
Lungimea cablului: 1 m
Temperatura de funcționare: -10°C până la +50°C
Temperatura de depozitare: -40°C până la +85°C
Timp mediu până la defecțiune: peste 8.000 de ore
Variante de putere disponibile pentru această serie: 30 mW, 50 mW, 100 mW, 150 mW, 200 mW, 300 mW
Funcții și caracteristici
Radiația infraroșie de 940 nm este potrivită pentru aplicații în care nu este necesar un spot luminos vizibil
Optica focalizabilă vă permite să ajustați dimensiunea și claritatea punctului luminos în funcție de distanța de lucru
Carcasa cilindrică compactă facilitează integrarea mecanică în echipamente
Corpul din aluminiu contribuie la disiparea căldurii în timpul funcționării
Sursa de alimentare de 5 V CC permite integrarea ușoară în sistemele electronice comune
Modul de control APC/ACC permite funcționarea stabilă a modulului laser
Ideal pentru
Sisteme de poziționare și țintire
Produse optice industriale și de laborator
Integrarea în echipamente de măsurare și testare
Aplicații de detectare și detectare în infraroșu
Locuri de muncă de dezvoltare și experimentale
Conținutul pachetului
1x modul laser infraroșu 940 nm
De ce să alegeți acest produs?
Design potrivit pentru uz tehnic și industrial
Lungime de undă precis definită de 940 nm pentru aplicații în infraroșu
Posibilitatea de a focaliza fasciculul în funcție de cerințele unei instalații specifice
Dimensiuni compacte și sursă de alimentare standard de 5 V CC
Gamă largă de performanță în cadrul aceluiași design
Instrucțiuni de instalare și utilizare
Pentru o funcționare corectă, este necesar să se asigure o alimentare stabilizată de 5 V CC.
Montați modulul într-un suport adecvat sau într-o poziție mecanică fixă.
Când reglați focalizarea, faceți modificările cu atenție și ținând cont de siguranța laserului.
În timpul funcționării pe termen lung și în cazul variantelor de putere mai mare, recomandăm asigurarea unei disipări suficiente a căldurii.
Pentru a verifica funcționarea fasciculului infraroșu, utilizați un dispozitiv de detectare adecvat, conceput pentru domeniul IR.
Notificare de siguranță
Radiația laser de 940 nm se află în afara spectrului vizibil și este posibil ca fasciculul să nu fie detectabil de ochiul uman.
Nu priviți în deschizătura de ieșire a modulului și nu îndreptați fasciculul spre persoane sau animale.
Folosiți echipament de protecție adecvat pentru lucrul cu radiații laser în timpul instalării și testării.
Produsul nu este destinat ca jucărie și trebuie utilizat doar de o persoană calificată.
La utilizare, trebuie respectate reglementările de siguranță relevante pentru dispozitivele laser.
