Descrizione

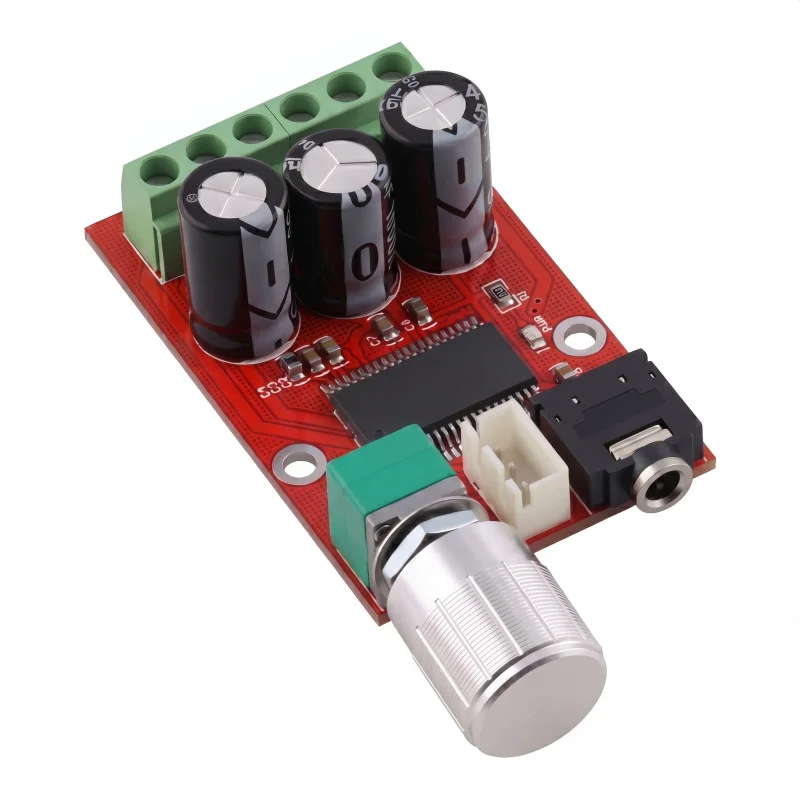

Kompaktni dvokanalni modul audio pojačala XH-M145 dizajniran je za pojačavanje analognih audio signala niske razine za pasivne zvučnike. Modul koristi integrirani krug YD138-E i radi u klasi D. Opremljen je rotacijskim potenciometrom za kontrolu glasnoće, vijčanim terminalnim blokom za napajanje i izlaze za zvučnike te audio ulaznim konektorom na ploči.
Tehničke specifikacije
Model: XH-M145
Vrsta uređaja: stereo audio modul pojačala
Radna klasa pojačala: D
Korišteni IC: YD138-E
Broj kanala: 2
Preporučeno napajanje: 12 V DC / 1,5 A
Radni napon: DC 9 do 14 V
Deklarirana izlazna snaga: 2 x 8 W pri opterećenju od 8 oma
Deklarirana izlazna snaga: 2 x 12 W pri opterećenju od 4 oma
Dimenzije modula: 58 x 36 x 21 mm bez izbočenja potenciometra
Ulaz audio signala: konektor na ploči
Izlazi i napajanje: vijčani terminalni blok
Oznake terminala na ploči: L-OUT, +12V, GND, R-OUT
Funkcije i značajke
Stereo dizajn za lijevi i desni kanal.
Integrirani potenciometar omogućuje izravnu kontrolu glasnoće na modulu.
Kompaktna tiskana ploča s montažnim otvorima za mehaničko pričvršćivanje.
Opremljen elektrolitičkim kondenzatorima i sklopom pojačala snage u jednom modulu.
Prema priloženom opisu, strujni krug uključuje zaštitu od prekomjerne struje, toplinsku zaštitu i suzbijanje šuma.
Idealno za
Ugrađeno u manje audio uređaje.
Projekti zvučnika s napajanjem istosmjernom strujom.
Hobi elektronika i izrada prototipova jednostavnih stereo audio sustava.
Računalne ili multimedijske audio aplikacije s vanjskim pasivnim zvučnicima.
Sadržaj paketa
1x XH-M145 modul audio pojačala
1x potenciometarska upravljačka ručka
1x podloška
1x matica za pričvršćivanje
Zašto odabrati ovaj proizvod?
Jasno označeni model XH-M145 sa spomenutim YD138-E pojačavačkim krugom.
Stereo pojačalo kompaktnog formata pogodnog za integraciju u manje uređaje.
Niskonaponsko napajanje istosmjerne struje za korištenje u uobičajenim istosmjernim primjenama.
Izravno spajanje napajanja i zvučnika na terminale olakšava ožičenje.
Kontrola glasnoće je dio modula i ne zahtijeva zaseban upravljački element.
Upute za instalaciju i uporabu
Obratite pozornost na polaritet priključka napajanja na +12V i GND terminalima.
Spojite zvučnike na izlaze označene za lijevi i desni kanal.
Modul postavite na mjesto s dovoljnim odvođenjem topline.
Provedite ulazni audio signal kroz ulazni konektor na ploči.
Isključite napajanje prije spajanja ili odspajanja žica.
Sigurnosna obavijest
Dizajnirano za niskonaponsko istosmjerno napajanje unutar navedenog raspona.
Nepravilan polaritet spajanja ili kratki spoj na izlazu mogu oštetiti modul.
Komponente se mogu zagrijati tijekom rada, stoga nemojte prekrivati modul niti ga postavljati na zapaljivu površinu bez odgovarajućeg odvajanja.
Instalaciju i spajanje provodite samo kada je napajanje isključeno.
Proizvod je elektronički modul namijenjen za ugradnju, a ne zasebno zaštićeni terminalni uređaj.
