Descrizione

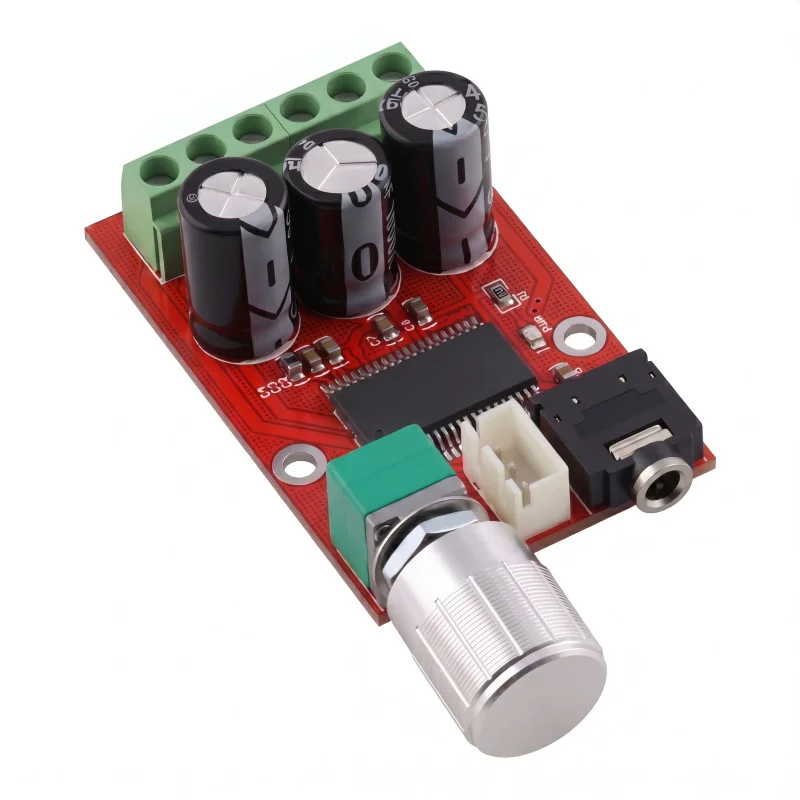

Kompaktowy, dwukanałowy moduł wzmacniacza audio XH-M145 został zaprojektowany do wzmacniania analogowych sygnałów audio o niskim poziomie w głośnikach pasywnych. Moduł wykorzystuje układ scalony YD138-E i pracuje w klasie D. Wyposażony jest w obrotowy potencjometr do regulacji głośności, blok zacisków śrubowych do zasilania i wyjść głośnikowych oraz złącze wejściowe audio na płytce.
Dane techniczne
Model: XH-M145
Typ urządzenia: moduł wzmacniacza audio stereo
Klasa operacyjna wzmacniacza: D
Zastosowany układ scalony: YD138-E
Liczba kanałów: 2
Zalecane zasilanie: 12 V DC / 1,5 A
Zakres napięcia roboczego: DC 9 do 14 V
Deklarowana moc wyjściowa: 2 x 8 W przy obciążeniu 8 omów
Deklarowana moc wyjściowa: 2 x 12 W przy obciążeniu 4 omów
Wymiary modułu: 58 x 36 x 21 mm bez wystającego potencjometru
Wejście sygnału audio: złącze na płytce
Wyjścia i zasilanie: listwa zaciskowa śrubowa
Oznaczenia zacisków na płytce: L-OUT, +12V, GND, R-OUT
Funkcje i cechy
Konstrukcja stereo dla kanału lewego i prawego.
Zintegrowany potencjometr umożliwia bezpośrednią regulację głośności w module.
Kompaktowa płytka drukowana z otworami montażowymi do mocowania mechanicznego.
Wyposażony w kondensatory elektrolityczne i układ wzmacniacza mocy w jednym module.
Zgodnie z załączonym opisem obwód obejmuje zabezpieczenie nadprądowe, zabezpieczenie termiczne i tłumienie zakłóceń.
Idealny dla
Wbudowany w mniejsze urządzenia audio.
Projekty głośników zasilanych prądem stałym.
Zajmuje się elektroniką hobbystyczną i prototypowaniem prostych systemów audio stereo.
Komputerowe lub multimedialne aplikacje audio z zewnętrznymi głośnikami pasywnymi.
Zawartość opakowania
1x moduł wzmacniacza audio XH-M145
1x pokrętło potencjometru
1x podkładka
1x nakrętka mocująca
Dlaczego warto wybrać ten produkt?
Wyraźnie oznaczony model XH-M145 z wymienionym układem wzmacniacza YD138-E.
Wzmacniacz stereo o kompaktowym formacie, umożliwiający integrację z mniejszymi urządzeniami.
Zasilacz niskiego napięcia stałego do stosowania w typowych zastosowaniach prądu stałego.
Bezpośrednie podłączenie zasilacza i głośników ułatwia okablowanie.
Regulacja głośności jest częścią modułu i nie wymaga osobnego elementu sterującego.
Instrukcja instalacji i obsługi
Należy zwrócić uwagę na biegunowość podłączenia zasilania na zaciskach +12V i GND.
Podłącz głośniki do wyjść oznaczonych dla kanału lewego i prawego.
Moduł należy zamontować w miejscu zapewniającym odpowiednie odprowadzanie ciepła.
Doprowadź sygnał wejściowy audio przez złącze wejściowe na płytce.
Przed podłączaniem lub odłączaniem przewodów należy odłączyć zasilanie.
Informacja o bezpieczeństwie
Zaprojektowany do zasilania prądem stałym niskiego napięcia w określonym zakresie.
Nieprawidłowe podłączenie biegunów lub zwarcie na wyjściu może spowodować uszkodzenie modułu.
Podczas pracy podzespoły mogą się nagrzewać, dlatego nie należy przykrywać modułu ani instalować go na powierzchniach łatwopalnych bez zachowania odpowiedniego odstępu.
Instalację i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
Produkt jest modułem elektronicznym przeznaczonym do instalacji, a nie oddzielnie osłoniętym urządzeniem końcowym.
