Descrizione

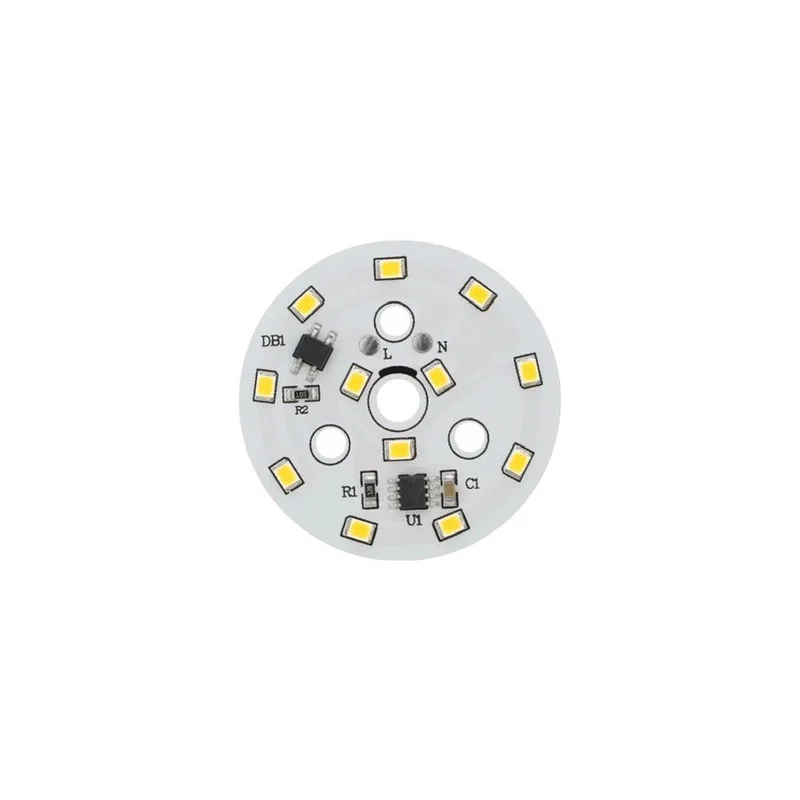

Okrągły moduł LED do bezpośredniego zasilania z sieci 220240 V AC. Przeznaczony do naprawy i produkcji opraw oświetleniowych, w których wymagana jest kompaktowa jednostka świetlna z płytką drukowaną i szerokim kątem świecenia. Moduł dostępny jest w wariantach temperatury barwowej: ciepłej i zimnej bieli.
Dane techniczne
Pobór mocy: 7 W
Zasilanie: prąd zmienny 220-240 V
Typ diody LED: SMD 2835
Liczba diod LED: 12
Średnica zewnętrzna modułu: 50 mm
Kąt wiązki: 120130°
Strumień świetlny: 530600 lm
Żywotność: 10 000 godzin
Dostępne barwy światła: ciepła biel (30003500 K), zimna biel (60006500 K)
Funkcje i cechy
Kompaktowa, okrągła konstrukcja, odpowiednia do integracji z oprawami oświetleniowymi o ograniczonej przestrzeni
Zasilanie bezpośrednie z sieci prądu przemiennego 220240 V bez zewnętrznego źródła prądu stałego
Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego
Zespół diod LED SMD 2835 do zastosowań w oświetleniu ogólnym
Idealny dla
Naprawy i remonty opraw LED sieciowych
Produkcja prostych opraw oświetleniowych z zasilaniem bezpośrednim z sieci
Lampy sufitowe i ścienne z okrągłym modułem świetlnym
Oświetlenie techniczne i użytkowe we wnętrzach
Zawartość opakowania
1× moduł LED okrągły Ø50 mm
Przewody i kostki zaciskowe nie są dołączone do zestawu.
Dlaczego warto wybrać ten produkt?
Jasno określone parametry projektowania i wymiany modułów świetlnych
Możliwość wyboru temperatury barwowej w zależności od wymagań aplikacji
Standardowy typ diody LED (SMD 2835) i kompaktowy rozmiar Ø50 mm
Rozwiązanie odpowiednie do zastosowań serwisowych i produkcji jednostkowej opraw oświetleniowych
Instrukcja instalacji i obsługi
Moduł nie zawiera przewodów ani kostki zaciskowej; przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.
Przed lutowaniem należy sprawdzić biegunowość/oznaczenia punktów połączeń na płytce i użyć przewodów z odpowiednią izolacją do napięcia sieciowego.
Moduł należy zamontować na odpowiednim podłożu uwzględniającym odprowadzanie ciepła; projektując oprawę oświetleniową należy zwrócić uwagę na odpowiednią izolację termiczną i wentylację dostosowaną do konstrukcji oprawy.
Po montażu należy sprawdzić zamocowanie mechaniczne, izolację elektryczną i odciążenie przewodów zasilających.
Należy używać wyłącznie w zamkniętej oprawie lub konstrukcji uniemożliwiającej przypadkowy kontakt z częściami pod napięciem.
Informacja o bezpieczeństwie
Moduł jest przeznaczony do zasilania prądem przemiennym 220240 V. Jest to napięcie sieciowe niebezpieczne, stwarzające ryzyko porażenia prądem, oparzeń lub pożaru.
Instalację i serwisowanie należy wykonywać wyłącznie przy odłączonym zasilaniu i po upewnieniu się, że na przewodach nie ma napięcia.
Zalecamy powierzenie montażu i podłączenia osobie posiadającej odpowiednie kwalifikacje elektryczne i wiedzę na temat pracy pod napięciem sieciowym.
Nie należy używać modułu poza oprawą oświetleniową bez zabezpieczenia przed dotknięciem; na płytce mogą znajdować się elementy pod napięciem.
Podczas lutowania należy używać odpowiednich narzędzi i procedur; nieprawidłowe lutowanie może prowadzić do przegrzania połączeń, zwarć lub poluzowania przewodów.
Należy zapewnić odpowiednie odległości izolacyjne, mechaniczne odciążenie przewodów i zabezpieczenie przed wibracjami; luźny przewód może spowodować zwarcie lub obrażenia.
Nie należy instalować modułu w środowisku, w którym występuje woda lub wysoka wilgotność, chyba że cała konstrukcja oprawy oświetleniowej jest zaprojektowana do danych warunków.
Nie należy przykrywać modułu materiałami termoizolacyjnymi ani ograniczać odprowadzania ciepła; nadmierna temperatura skraca żywotność modułu i zwiększa ryzyko awarii.
Jeżeli płytka, dioda LED lub połączenia zasilające są uszkodzone, nie należy dalej używać modułu i należy wycofać go z eksploatacji.
