Descrizione

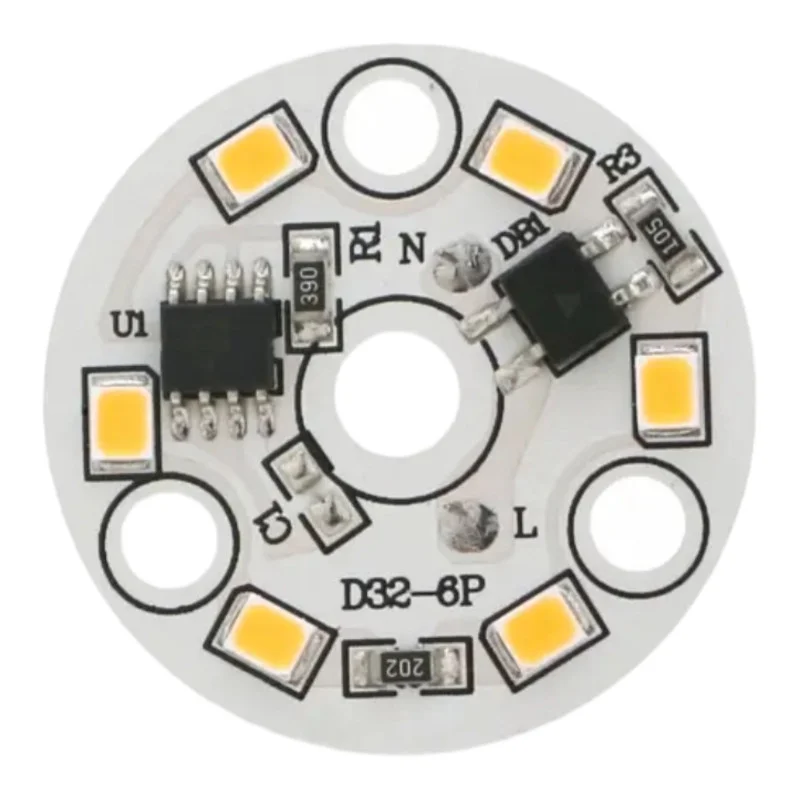

Okrągły moduł LED do bezpośredniego zasilania z sieci 220240 V AC został zaprojektowany do integracji z oprawami oświetleniowymi i zespołami oświetleniowymi, gdzie wymagana jest kompaktowa konstrukcja i proste podłączenie elektryczne. Dzięki średnicy 32 mm, moduł ten doskonale nadaje się do mniejszych opraw oświetleniowych, wymiany paneli świetlnych i napraw serwisowych.
Dane techniczne
Typ diody LED: 2835 SMD
Liczba diod LED: 6
Barwa światła: biała (w zależności od wariantu ciepła biel 30003500K / zimna biel 60006500K)
Zasilanie: prąd zmienny 220-240 V
Pobór mocy: 3 W
Średnica zewnętrzna modułu: 32 mm
Kąt wiązki: 120130°
Natężenie światła: 220280 lm
Funkcje i cechy
Kompaktowa, okrągła konstrukcja umożliwiająca integrację z oprawami oświetleniowymi o ograniczonej przestrzeni
Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego
Zasilanie bezpośrednio z sieci prądu przemiennego 220240 V (nie ma potrzeby stosowania zewnętrznego źródła prądu stałego)
Zmiana barwy światła w zależności od wybranej kombinacji (ciepła biel / zimna biel)
Idealny dla
Usługa wymiany płytek LED w oprawach zasilanych sieciowo
Oprawy wpuszczane i natynkowe z okrągłą przestrzenią na moduł Ø32 mm
Oprawy techniczne i użytkowe, w których wymagana jest prosta integracja modułu LED
Zawartość opakowania
1x moduł LED okrągły Ø32 mm
Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED
Dlaczego warto wybrać ten produkt?
Jasno określone parametry projektowania i wymiany modułów świetlnych
Kompaktowy rozmiar przy zachowaniu użytecznego strumienia świetlnego
Możliwość wyboru temperatury barwowej w zależności od zastosowania
Instrukcja instalacji i obsługi
Instalację należy wykonywać wyłącznie przy odłączonym dopływie prądu i zabezpieczonym stanowisku pracy przed przypadkowym włączeniem.
Przewody należy przylutować bezpośrednio do punktów lutowniczych modułu; należy stosować przewody z odpowiednią izolacją do napięcia sieciowego i zapewnić odpowiednie odciążenie (mechaniczne mocowanie przewodów poza punktem lutowania).
Podczas lutowania należy maksymalnie skrócić czas nagrzewania, aby nie uszkodzić diody LED lub płytki drukowanej.
Moduł należy zamontować w oprawie w taki sposób, aby uniemożliwić dotknięcie części pod napięciem oraz zapewnić odpowiednią odległość od metalowych części konstrukcji, zgodną z wymogami izolacji.
Należy zapewnić odpowiednie chłodzenie zgodnie z konstrukcją oprawy. Nie należy używać modułu w zamkniętej przestrzeni bez odprowadzania ciepła, ponieważ może dojść do nadmiernego nagrzania.
Po montażu należy sprawdzić wytrzymałość połączeń i izolację oraz przeprowadzić test funkcjonalny oprawy oświetleniowej.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do zasilania prądem przemiennym 220240 V. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem, pożar lub uszkodzenie urządzenia.
Powierz instalację i serwis osobie wykwalifikowanej, posiadającej wiedzę na temat pracy ze sprzętem elektrycznym niskiego napięcia.
Nie podłączaj modułu do zasilania podczas montażu, lutowania ani gdy przewody są odsłonięte. Zawsze upewnij się, że moduł jest odłączony od zasilania przed jakąkolwiek interwencją.
Nie należy używać modułu poza oprawą oświetleniową ani bez zabezpieczenia przed dotykiem. Podczas pracy na płytce mogą znajdować się niebezpieczne części pod napięciem sieciowym.
Należy zapewnić odpowiednią izolację i mechaniczne zabezpieczenie przewodów zasilających. Luźny przewód lub niewystarczająca izolacja mogą spowodować zwarcie, przegrzanie lub obrażenia.
Nie należy instalować modułu w środowisku, w którym występuje woda, kondensacja lub wysoka wilgotność, chyba że konstrukcja oprawy oświetleniowej zapewnia odpowiednią ochronę.
Nie należy przykrywać modułu materiałami termoizolacyjnymi ani przekraczać dopuszczalnych temperatur przewidzianych dla danej oprawy oświetleniowej. Nadmierna temperatura skraca żywotność oprawy i zwiększa ryzyko jej awarii.
Jeżeli płytka drukowana, diody LED, pola lutownicze lub izolacja są uszkodzone, nie należy już używać modułu.
