Descrizione

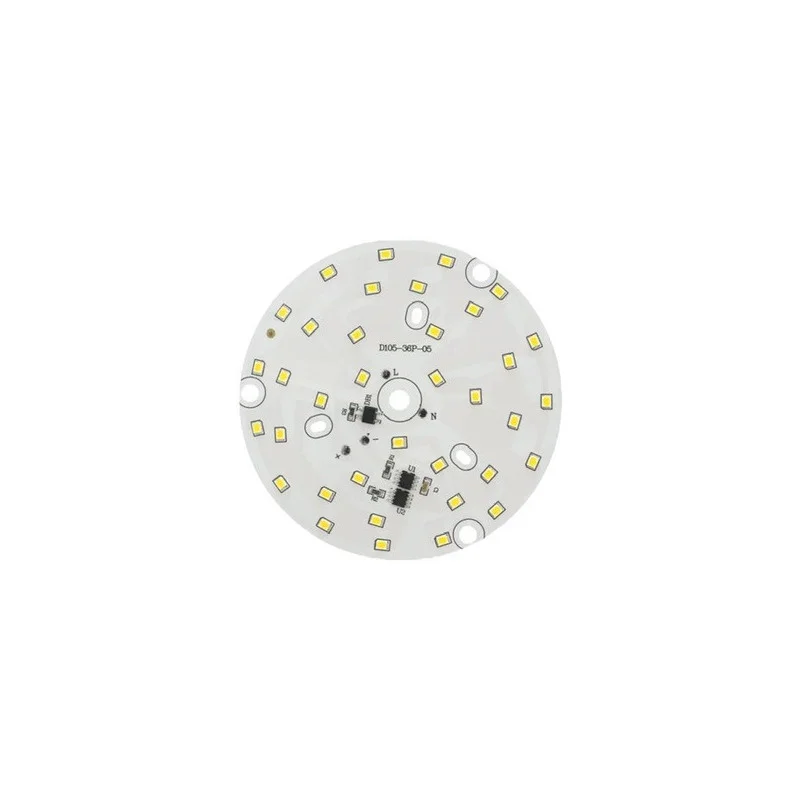

Okrągły moduł LED do bezpośredniego zasilania prądem przemiennym został zaprojektowany do naprawy i produkcji opraw oświetleniowych, gdzie wymagana jest kompaktowa, okrągła płytka drukowana i szeroki kąt świecenia. Moduł jest dostępny w ciepłej lub zimnej białej barwie światła.
Dane techniczne
Kod: AM4172
Pobór mocy: 15 W
Zasilanie: 170-275 V AC
Typ diody LED: SMD 2835
Liczba diod LED: 36
Średnica zewnętrzna: 105 mm
Kąt wiązki: 120130°
Natężenie światła: 12001350 lm
Barwa światła (warianty): ciepła biel 30003500 K, zimna biel 60006500 K
Funkcje i cechy
Okrągły kształt odpowiedni do opraw z centralną przestrzenią i równomiernym rozsyłem światła.
Szeroki kąt wiązki światła do oświetlenia powierzchniowego.
Możliwość wyboru barwy światła w zależności od zastosowania (ciepła/zimna biel).
Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.
Idealny dla
Naprawa i przegląd opraw LED zasilanych prądem zmiennym.
Oświetlenie wpuszczane i sufitowe z okrągłym modułem LED.
Oświetlenie techniczne i użytkowe, w których wymagany jest szeroki kąt świecenia.
Zawartość opakowania
1× moduł LED okrągły Ø105 mm
Dlaczego warto wybrać ten produkt?
Zasilanie bezpośrednio z sieci prądu przemiennego w zakresie 170275 V.
Zdefiniowane wymiary mechaniczne umożliwiające łatwą wymianę w kompatybilnych oprawach oświetleniowych.
Parametry strumienia świetlnego i kąta świecenia odpowiednie do oświetlenia powierzchniowego.
Możliwość wyboru temperatury barwowej w zależności od wymagań projektu.
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić kompatybilność mechaniczną (średnica 105 mm) oraz sposób zamocowania w oprawie.
Do podłączenia należy użyć przewodów z odpowiednią izolacją do napięcia sieciowego; przewody należy przylutować do wyznaczonych punktów lutowniczych na płytce PCB.
Podczas lutowania należy pracować przy odłączonym zasilaniu i zwrócić uwagę na mechaniczne odciążenie wyprowadzeń (zapobiegające odrywaniu się pól lutowniczych).
Należy zapewnić odpowiednie chłodzenie zgodnie z konstrukcją oprawy. Nie należy instalować modułu w zamkniętej przestrzeni bez możliwości odprowadzania ciepła.
Po montażu należy sprawdzić zamocowanie, odległości izolacyjne i wykonać test funkcjonalny.
Informacja o bezpieczeństwie
Moduł jest przeznaczony do zasilania prądem przemiennym o napięciu 170275 V. Jest to niebezpieczne napięcie sieciowe, które może spowodować porażenie prądem lub pożar.
Wszelkie prace należy wykonywać wyłącznie przy odłączonym zasilaniu i po upewnieniu się, że na połączeniach nie ma napięcia.
Instalację może wykonać wyłącznie osoba wykwalifikowana, posiadająca wiedzę na temat pracy z urządzeniami elektrycznymi w systemach dystrybucji sieciowej.
Nie należy skracać odległości izolacyjnych i należy zadbać o bezpieczne ułożenie przewodów; nie dopuścić do zetknięcia się części pod napięciem z metalową obudową oprawy oświetleniowej.
Po przylutowaniu przewodów należy zadbać o izolację elektryczną i mechaniczne zamocowanie połączenia, tak aby nie mogło się ono poluzować, spowodować zwarcia lub zetknąć z innymi częściami oprawy oświetleniowej.
Nie należy używać modułu bez odpowiedniej osłony/dyfuzora oprawy oświetleniowej w miejscu, w którym istnieje ryzyko dotknięcia części pod napięciem lub dostania się przedmiotów przewodzących prąd.
Nie należy instalować modułu w środowisku, w którym występuje kondensacja wilgoci lub w miejscach, w których może dojść do przecieków, chyba że oprawa oświetleniowa jest zaprojektowana do danych warunków.
W przypadku stwierdzenia nieprawidłowego działania urządzenia (zapach, dym, nietypowe nagrzewanie się, migotanie) należy natychmiast odłączyć je od zasilania i nie używać dalej.
