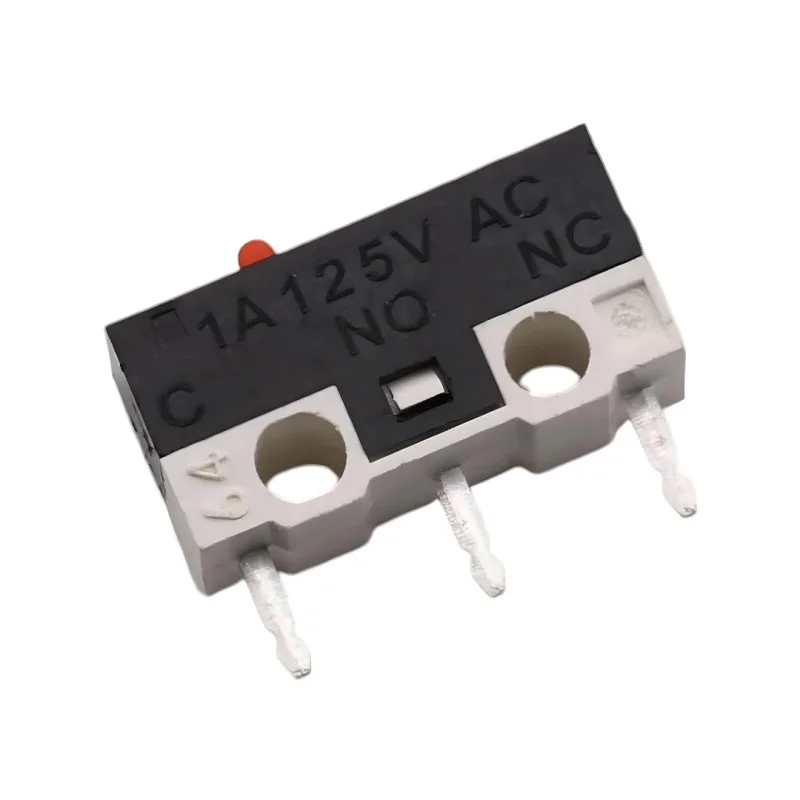

Kompakt mikroafbryder (snap-action) til positionsregistrering, endestop og betjeningsknapper i lavstrømsapplikationer. Afbryderen er udstyret med tre terminaler til tilslutning af en fælles kontakt (COM) og NO/NC-kontakter, hvilket gør det muligt at bruge den som skiftekontakt (SPDT).
Tekniske specifikationer
Type: mikroafbryder, trykknap/snapmekanisme
Kontakter: SPDT (COM, NO, NC)
Nominel belastning: 1A/125VAC
Temperaturområde: -25 til +125 °C
Kontaktmodstand: 0,03
Isolationsmodstand: 100 M
Dielektrisk styrke: AC 1500 V (50 Hz) / 1 min
Indførings- og udtrækningskraft: 3 til 20 N
Ledninger: loddet (THT)
Kontakt-/terminalmateriale: kobber
Certificering: CE, RoHS
Driftstemperatur: -25°C til 70°C
Beskyttelse: IP00
Levetid: 100.000 tænd/sluk-cyklusser
Kropsdimensioner: 12,9 mm (længde) x 5,9 mm (bredde) x 6,5 mm (højde)
Funktioner og egenskaber
Snap-action-kontakter til gentagne skift
Mulighed for at vælge NO- eller NC-funktion afhængigt af tilslutningen
Kompakt design egnet til enheder med begrænset plads
Gennemgående hulmontering i printkort (THT) med loddede ledninger
Ideel til
Knapper og afbrydere i små elektroniske enheder
Positionsregistrering, grænseafbrydere og simpel mekanisk bevægelsesregistrering
Reparation og service af periferiudstyr og forbrugerelektronik (. omskifterelementer i drev)
Prototyper og udviklingsenheder med mekanisk styring
Pakkens indhold
1x mikroafbryder YD-003
Hvorfor vælge dette produkt?
Standard SPDT (COM/NO/NC) ledningsføring til fleksibel brug i kredsløb
Kompakte dimensioner egnede til montering på printkort og små samlinger
Angivet belastningsklassificering 1A/125VAC til lavstrømskobling
Installations- og betjeningsvejledning
Før ledningsføringen designes, skal layoutet af COM/NO/NC-terminalerne kontrolleres i henhold til markeringerne på kontakthuset og printkortets installationsdokumentation.
Følg normale procedurer for THT-komponenter ved lodning, og undgå for stor termisk belastning af ledningerne.
For at sikre en pålidelig funktion skal det sikres, at betjeningselementet sidder korrekt mekanisk på afbryderknappen, og at permanent overbelastning undgås.
Sikkerhedsmeddelelse
Afbryderen kan bruges i kredsløb med netspænding (i henhold til mærkningen 125VAC). Når du arbejder med apparater med netspænding, skal du afbryde strømforsyningen og følge principperne for sikker håndtering.
Overhold enhedens isolationsafstande og konstruktionsregler; overskrid ikke kontakternes nominelle belastning.
