Descrizione
Kompaktowy mikroprzełącznik (migowy) do detekcji położenia, wyłączników krańcowych i przycisków sterujących w aplikacjach niskonapięciowych. Przełącznik wyposażony jest w trzy zaciski do podłączenia styku wspólnego (COM) i styków NO/NC, co pozwala na jego wykorzystanie jako styku przełącznego (SPDT).
Dane techniczne
Typ: mikroprzełącznik, mechanizm przyciskowy/migowy
Styki: SPDT (COM, NO, NC)
Obciążenie znamionowe: 1A/125VAC
Zakres temperatur: -25 do +125 °C
Rezystancja styku: 0,03
Rezystancja izolacji: 100 M
Wytrzymałość dielektryczna: AC 1500 V (50 Hz) / 1 min
Siła wkładania i wyciągania: od 3 do 20 N
Wyprowadzenia: lutowane (THT)
Materiał styku/zacisku: miedź
Certyfikacja: CE, RoHS
Temperatura pracy: od -25°C do 70°C
Ochrona: IP00
Żywotność: 100 000 cykli przełączania
Wymiary korpusu: 12,9 mm (długość) x 5,9 mm (szerokość) x 6,5 mm (wysokość)
Funkcje i cechy
Styki migowe do powtarzalnego przełączania
Możliwość wyboru funkcji NO lub NC w zależności od podłączenia
Kompaktowa konstrukcja odpowiednia do urządzeń o ograniczonej przestrzeni
Montaż przewlekany do płytki PCB (THT) z lutowanymi wyprowadzeniami
Idealny dla
Przyciski i przełączniki w małej elektronice
Wykrywanie położenia, wyłączniki krańcowe i proste wykrywanie ruchu mechanicznego
Naprawy i serwis urządzeń peryferyjnych i elektroniki użytkowej (np. elementów przełączających w napędach)
Prototypy i urządzenia rozwojowe ze sterowaniem mechanicznym
Zawartość opakowania

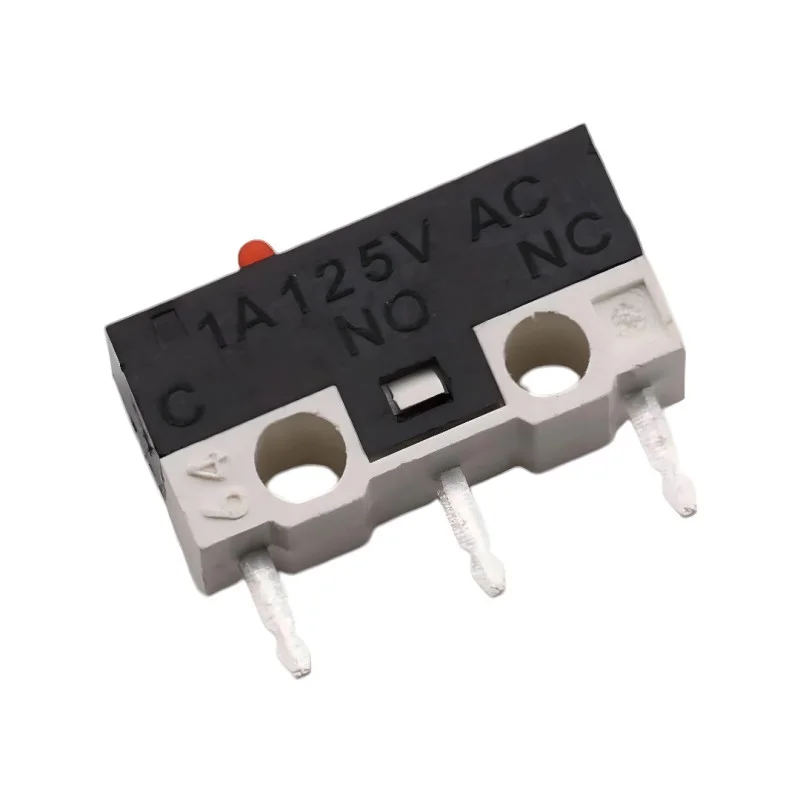

1x mikroprzełącznik YD-003
Dlaczego warto wybrać ten produkt?
Standardowe okablowanie SPDT (COM/NO/NC) do elastycznego stosowania w obwodach
Kompaktowe wymiary umożliwiające montaż na płytkach PCB i małych zespołach
Podano obciążenie znamionowe 1A/125VAC dla przełączania o niskim poborze mocy
Instrukcja instalacji i obsługi
Przed zaprojektowaniem okablowania należy sprawdzić rozmieszczenie zacisków COM/NO/NC zgodnie z oznaczeniami na obudowie przełącznika i dokumentacją instalacji PCB.
Podczas lutowania należy stosować się do standardowych procedur dotyczących elementów przewlekanych THT i unikać nadmiernego naprężenia termicznego wyprowadzeń.
Aby zapewnić niezawodne działanie, należy zadbać o prawidłowe osadzenie mechaniczne elementu sterującego na przycisku przełącznika i unikać trwałego przeciążenia.
Informacja o bezpieczeństwie
Przełącznik może być stosowany w obwodach o napięciu sieciowym (zgodnie z oznaczeniem 125 V AC). Podczas pracy z urządzeniami pod napięciem sieciowym należy odłączyć zasilanie i przestrzegać zasad bezpiecznego postępowania.
Należy przestrzegać odległości izolacyjnych i zasad projektowania urządzenia; nie należy przekraczać znamionowego obciążenia styków.
