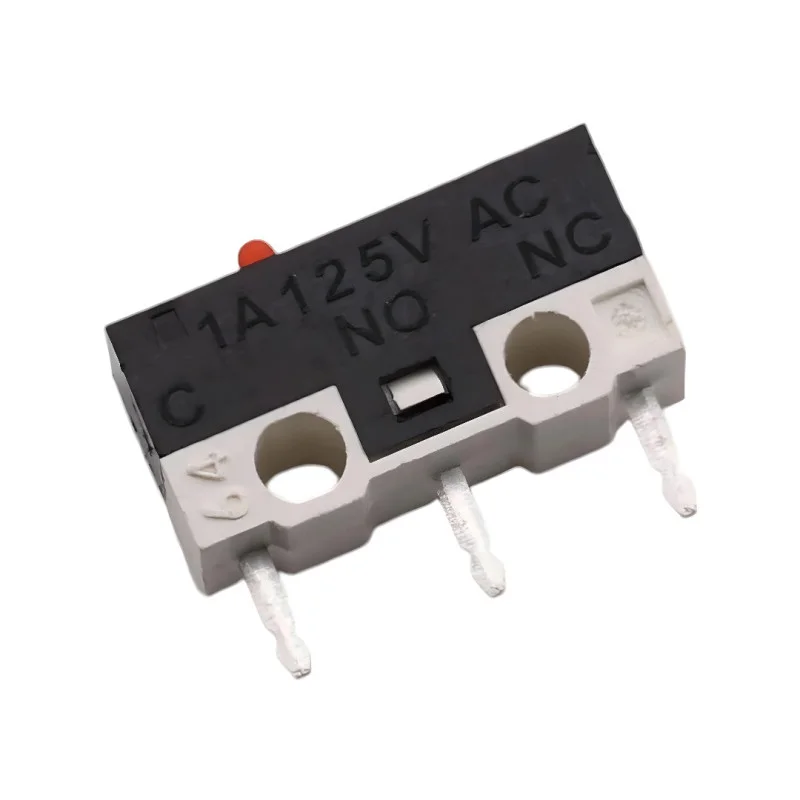

Mikroprekida KW10-1A-E, 1A/125VAC, SPDT (NO/NC), lemni terminali-Spedizione veloce

Descrizione

Kompaktni mikroprekidač (brzotrajni) za detekciju položaja, graničnike i upravljačke tipke u primjenama s niskom potrošnjom energije. Prekidač je opremljen s tri priključka za spajanje zajedničkog kontakta (COM) i NO/NC kontakata, što mu omogućuje korištenje kao preklopnog kontakta (SPDT).

Tehničke specifikacije

Vrsta: mikro prekidač, mehanizam s tipkom/brzkastim djelovanjem

Kontakti: SPDT (COM, NO, NC)

Nazivno opterećenje: 1A/125VAC

Temperaturni raspon: -25 do +125 °C

Otpor kontakta: 0,03

Otpor izolacije: 100 M

Električna čvrstoća: AC 1500 V (50 Hz) / 1 min

Sila umetanja i vađenja: 3 do 20 N

Vodiči: lemljeni (THT)

Materijal kontakta/terminala: bakar

Certifikacija: CE, RoHS

Radna temperatura: -25°C do 70°C

Zaštita: IP00

Vijek trajanja: 100.000 ciklusa preklapanja

Dimenzije tijela: 12,9 mm (duljina) x 5,9 mm (širina) x 6,5 mm (visina)

Funkcije i značajke

Kontakti s brzim djelovanjem za ponovljivo prebacivanje

Mogućnost odabira NO ili NC funkcije ovisno o priključku

Kompaktni dizajn pogodan za uređaje s ograničenim prostorom

Montaža kroz rupu u PCB (THT) s lemljenim izvodima

Idealno za

Gumbi i prekidači u maloj elektronici

Detekcija položaja, granične sklopke i jednostavno mehaničko osjećanje pokreta

Popravci i servisiranje perifernih uređaja i potrošačke elektronike (npr. sklopnih elemenata u pogonima)

Prototipovi i razvojni uređaji s mehaničkim upravljanjem

Sadržaj paketa

1x mikroprekidač YD-003

Zašto odabrati ovaj proizvod?

Standardno SPDT (COM/NO/NC) ožičenje za fleksibilnu upotrebu u strujnim krugovima

Kompaktne dimenzije pogodne za montažu na PCB ploče i male sklopove

Navedeno opterećenje 1A/125VAC za prebacivanje male snage

Upute za instalaciju i uporabu

Prije projektiranja ožičenja, provjerite raspored COM/NO/NC priključaka prema oznakama na kućištu prekidača i dokumentaciji za ugradnju tiskane pločice.

Prilikom lemljenja slijedite uobičajene postupke za THT komponente i izbjegavajte pretjerano toplinsko naprezanje vodova.

Za pouzdano funkcioniranje, osigurajte ispravno mehaničko prianjanje upravljačkog elementa na prekidač i izbjegavajte trajno preopterećenje.

Sigurnosna obavijest

Prekidač se može koristiti u strujnim krugovima s mrežnim naponom (prema oznaci 125VAC). Prilikom rada s uređajima mrežnog napona, isključite napajanje i slijedite načela sigurnog rukovanja.

Pridržavajte se izolacijskih udaljenosti i pravila projektiranja uređaja; ne prekoračujte nazivno opterećenje kontakata.
