Descrizione
Kompakt mikrobrytare (snäppfunktion) för positionsdetektering, gränsstopp och kontrollknappar i applikationer med låg effekt. Brytaren är utrustad med tre anslutningar för anslutning av en gemensam kontakt (COM) och NO/NC-kontakter, vilket gör att den kan användas som växlande kontakt (SPDT).
Tekniska specifikationer
Typ: mikrobrytare, tryckknapp/snäppmekanism
Kontakter: SPDT (COM, NO, NC)
Nominell belastning: 1A/125VAC
Temperaturområde: -25 till +125 °C
Kontaktmotstånd: 0,03
Isolationsresistans: 100 M
Dielektrisk hållfasthet: AC 1500 V (50 Hz) / 1 min
Insättnings- och utdragningskraft: 3 till 20 N
Ledningar: lödda (THT)
Kontakt-/terminalmaterial: koppar
Certifiering: CE, RoHS
Driftstemperatur: -25°C till 70°C
Skyddsklass: IP00
Livslängd: 100 000 kopplingscykler
Kroppsmått: 12,9 mm (längd) x 5,9 mm (bredd) x 6,5 mm (höjd)
Funktioner och egenskaper
Snabbkontakter för repeterbar omkoppling
Möjlighet att välja NO- eller NC-funktion beroende på anslutning
Kompakt design lämplig för enheter med begränsat utrymme
Genomgående hålmontering i kretskort (THT) med lödda ledare
Idealisk för
Knappar och brytare i liten elektronik
Positionsdetektering, gränsbrytare och enkel mekanisk rörelseavkänning
Reparationer och service av kringutrustning och konsumentelektronik (. kopplingselement i drivenheter)
Prototyper och utvecklingsenheter med mekanisk styrning
Paketinnehåll

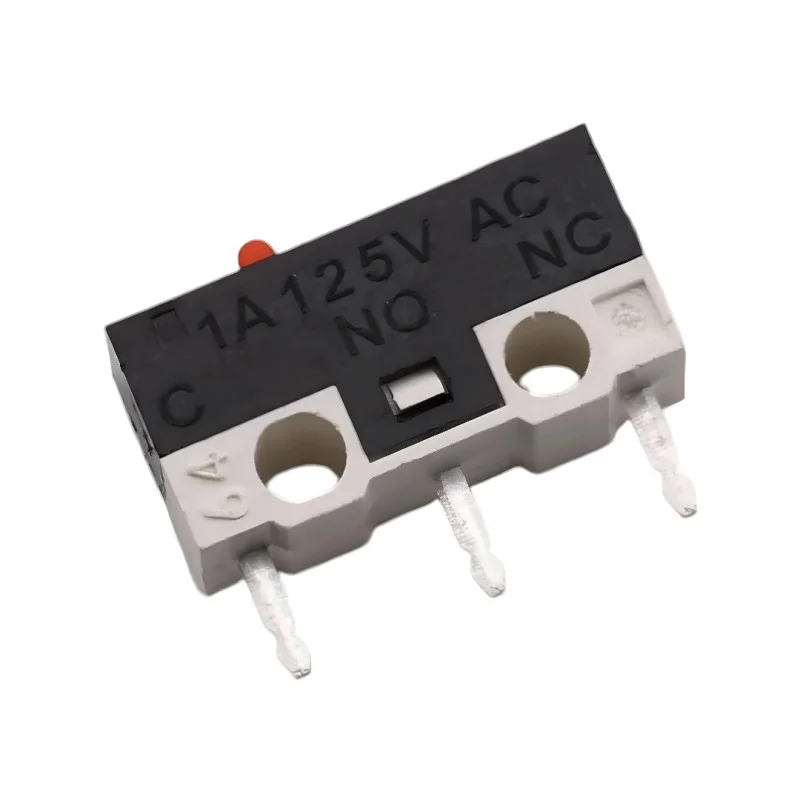

1x mikrobrytare YD-003
Varför välja den här produkten?
Standard SPDT-kablage (COM/NO/NC) för flexibel användning i kretsar
Kompakta mått lämpliga för montering på kretskort och små enheter
Lastklassificering listad 1A/125VAC för lågströmskoppling
Installations- och bruksanvisning
Innan du utformar kablarna, verifiera layouten för COM/NO/NC-terminalerna enligt markeringarna på brytarhuset och kretskortets installationsdokumentation.
Vid lödning, följ normala procedurer för THT-komponenter och undvik överdriven termisk belastning på ledningarna.
För tillförlitlig funktion, säkerställ att manöverelementet sitter korrekt mekaniskt på strömbrytaren och undvik permanent överbelastning.
Säkerhetsmeddelande
Brytaren kan användas i kretsar med nätspänning (enligt märkningen 125VAC). Vid arbete med nätspänningsenheter, koppla bort strömförsörjningen och följ principerna för säker hantering.
Observera enhetens isolationsavstånd och konstruktionsregler; överskrid inte kontakternas nominella belastning.
