Descrizione

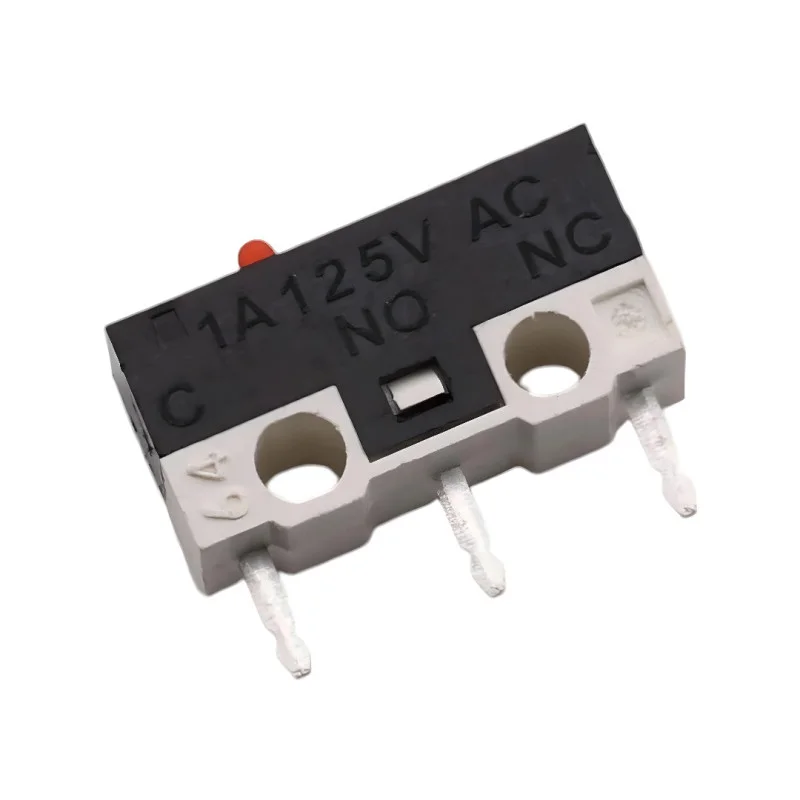

Micro-interrupteur compact (à action brusque) pour la détection de position, les butées de fin de course et les boutons de commande dans les applications basse consommation. Cet interrupteur est équipé de trois bornes permettant le raccordement d’un contact commun (COM) et de contacts NO/NC, ce qui autorise son utilisation en tant que contact inverseur (SPDT).
Spécifications techniques
Type : micro-interrupteur, mécanisme à bouton-poussoir/à enclenchement
Contacts : SPDT (COM, NO, NC)
Charge nominale : 1 A/125 V CA
Plage de température : -25 à +125 °C
Résistance de contact : 0,03
Résistance d’isolement : 100 M
Rigidité diélectrique : 1500 V CA (50 Hz) / 1 min
Force d’insertion et d’extraction : 3 à 20 N
Fils : soudés (THT)
Matériau des contacts/bornes : cuivre
Certifications : CE, RoHS
Température de fonctionnement : -25 °C à 70 °C
Protection : IP00
Durée de vie : 100 000 cycles de commutation
Dimensions du corps : 12,9 mm (longueur) x 5,9 mm (largeur) x 6,5 mm (hauteur)
Fonctions et caractéristiques
Contacts à action brusque pour une commutation répétable
Possibilité de sélectionner la fonction NO ou NC en fonction du raccordement
Conception compacte adaptée aux appareils disposant d’un espace limité.
Montage traversant sur circuit imprimé (THT) avec fils soudés
Idéal pour
Boutons et interrupteurs dans les petits appareils électroniques
Détection de position, interrupteurs de fin de course et détection de mouvement mécanique simple
Réparation et entretien des périphériques et des appareils électroniques grand public (par exemple, les éléments de commutation des variateurs de fréquence).
Prototypes et dispositifs de développement à commande mécanique
Contenu de l’emballage
1 micro-interrupteur YD-003
Pourquoi choisir ce produit ?
Câblage SPDT standard (COM/NO/NC) pour une utilisation flexible dans les circuits
Dimensions compactes adaptées au montage sur circuits imprimés et petits assemblages
Capacité de charge indiquée : 1 A/125 V CA pour la commutation à faible puissance
Instructions d’installation et d’utilisation
Avant de concevoir le câblage, vérifiez la disposition des bornes COM/NO/NC conformément aux marquages sur le corps de l’interrupteur et à la documentation d’installation du circuit imprimé.
Lors du soudage, suivez les procédures normales pour les composants THT et évitez les contraintes thermiques excessives sur les broches.
Pour un fonctionnement fiable, assurez-vous d’un bon positionnement mécanique de l’élément de commande sur le bouton de l’interrupteur et évitez toute surcharge permanente.
Avis de sécurité
Cet interrupteur peut être utilisé sur des circuits alimentés par le secteur (conformément au marquage 125 V CA). Lors de toute intervention sur des appareils fonctionnant sur le secteur, coupez l’alimentation et respectez les consignes de sécurité.
Respectez les distances d’isolation et les règles de conception de l’appareil ; ne dépassez pas la charge nominale des contacts.
