Descrizione

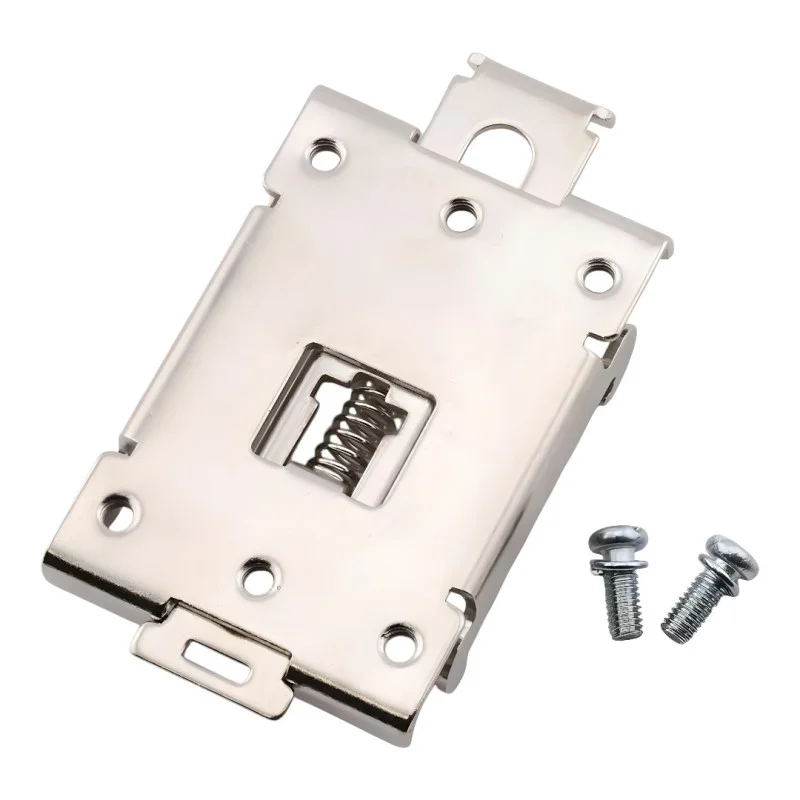

Metalni nosač za montažu s učvršćivanjem dizajniran je za brzu montažu SSR releja na standardnu DIN šinu od 35 mm. Dizajn s opružnim zatvaračem omogućuje jednostavnu montažu i uklanjanje bez potrebe za složenim priborom te je prikladan za ugradnju u razvodne ploče i industrijske primjene.
Tehničke specifikacije
Tip: držač / stezaljka za pričvršćivanje releja na DIN šinu (pričvrsni mehanizam za relej / stezaljka za relej)
Kompatibilnost s tračnicom: DIN 35 mm
Materijal: metalni dizajn
Mehanizam za montažu: opružna brava (snap-in)
Marka: EARU
Dimenzije (prema crtežu): 80,0 mm; 44,20 mm; 34,0 mm; 47,50 mm; 13,40 mm; 1,5 mm
Pričvrsni navoj (prema crtežu): 6-M4
Pakiranje: 1 kom
Funkcije i značajke
Omogućuje mehaničku montažu SSR releja na DIN šinu od 35 mm
Metalna konstrukcija za čvrstu i stabilnu montažu
Opružna brava za brzu montažu i demontažu na šini
Montažne rupe za pričvršćivanje releja vijcima na nosač
Idealno za
Ugradnja SSR releja u razvodne ploče i upravljačke ormare
Ormari za industrijsku automatizaciju i upravljanje strojevima
Servis i instalacije prototipova gdje je potrebna brza zamjena komponenti
Sadržaj paketa
1 kom. držač za DIN šinu od 35 mm
Vijci za montažu
Zašto odabrati ovaj proizvod?
Standardna DIN montaža od 35 mm za uobičajene primjene u ormarićima
Brzo rukovanje zahvaljujući mehanizmu za pričvršćivanje
Metalni dizajn pogodan za fiksnu montažu komponenti
Upute za instalaciju i uporabu
Pričvrstite držač na DIN šinu od 35 mm i provjerite je li brava pravilno postavljena.
Pričvrstite relej na nosač pomoću odgovarajućih vijaka u montažnim rupama.
Prije montaže provjerite razmak i kompatibilnost sa specifičnim tipom SSR releja
Sigurnosna obavijest
Nosač je mehanička komponenta; električna sigurnost instalacije ovisi o ispravnoj montaži releja i ožičenju cijelog uređaja.
Prilikom rada u razvodnoj ploči slijedite primjenjive sigurnosne postupke i isključite napajanje prije rada na instalaciji.
