Descrizione

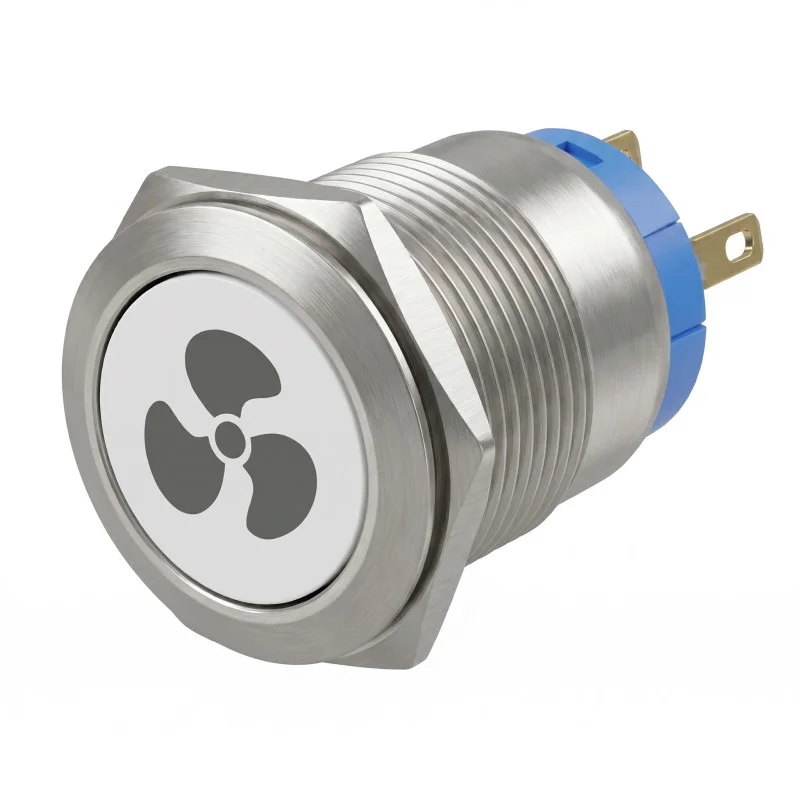

Metal panelkontakt med rødt LED-baggrundslys og ventilatorsymbol er beregnet til styring af elektriske kredsløb i paneler, fordelingstavler, styreskabe og egne elektriske installationer. Konstruktionen med montering i hul giver mulighed for fast montering i frontpanelet og tydelig markering af den styrede funktion.
Tekniske specifikationer
Produkttype: metal panelkontakt
Kropsfarve: sølv
Baggrundslys: rød LED
Symbol på knap: ventilator
Kontaktdiameter: 22 mm
Monteringsdiameter: 19 mm
Beskyttelsesgrad: IP65
Maksimal spænding for LED-baggrundslys: 12 V
Maksimal koblingsspænding og strøm: 250 V / 5 A
Kontakttype: NO, NC
Kobling: med lås
Dimensioner: 2,2 cm x 2,2 cm x 3,9 cm
Funktioner og egenskaber
Kontakten kombinerer mekanisk styring af det elektriske kredsløb og visuel signalering ved hjælp af rødt LED-baggrundslys.
NO- og NC-kontakter muliggør tilslutning som et sluttende eller brydende element i henhold til kravene i den specifikke applikation.
Låsen holder kontakten i den valgte position efter tryk.
Metaludførelsen er velegnet til panelmontering i styreelementer og udstyrsdæksler.
Beskyttelsesgraden IP65 giver beskyttelse mod støv og vandstråler ved korrekt montering i et egnet panel.
Ventilatorsymbolet gør det lettere at identificere den styrede funktion på frontpanelet.
Ideel til
Styrepaneler til ventilatorer og ventilationssystemer.
Fordelingstavler, styreskabe og tekniske paneler.
Egne elektriske installationsprojekter, der kræver en panelkontakt med baggrundslys.
Applikationer, hvor det kræves at skelne den styrede funktion ved hjælp af ventilatorsymbolet.
Pakkens indhold
1x Metalkontakt med rødt LED-baggrundslys og ventilatorsymbol
Hvorfor vælge dette produkt
Indeholder baggrundslys, som muliggør visuel indikation af status eller funktion afhængigt af tilslutningen.
Tilbyder NO- og NC-kontakter for bredere tilslutningsmuligheder i styrekredsløb.
Paneludførelsen med en monteringsdiameter på 19 mm muliggør installation i et forberedt hul.
Beskyttelsesgraden IP65 understøtter brug i miljøer med øgede krav til beskyttelse af styreelementet.
Ventilatorsymbolet reducerer risikoen for forveksling af den styrede funktion i panelet.
Instruktioner til installation og drift
Før installation skal du kontrollere, at spændingen for LED-baggrundslyset, koblingsspændingen, strømmen og kontakttypen stemmer overens med den specifikke tilslutning.
Installer kontakten i et panel med et tilsvarende monteringshul.
Tilslut NO- og NC-kontakterne i henhold til den ønskede funktion af det styrede kredsløb.
For at opretholde beskyttelsesgraden IP65 skal kontakten være korrekt placeret og strammet i et panel af passende konstruktion.
Montering i elektrisk udstyr må kun udføres af en person med passende elektrotekniske kvalifikationer.
Sikkerhedsadvarsler
Produktet kan bruges i kredsløb med en koblingsspænding på op til 250 V, så der er risiko for elektrisk stød ved forkert håndtering.
Afbryd altid enheden fra strømforsyningen før montering, demontering eller ændring af tilslutningen.
Overskrid ikke den maksimale koblingsspænding og strøm, der er angivet i specifikationen.
Tilslut ikke LED-baggrundslyset til en højere spænding end angivet i specifikationen.
Forkert tilslutning kan forårsage kortslutning, overophedning, beskadigelse af kontakten eller beskadigelse af det tilsluttede udstyr.
