Descrizione

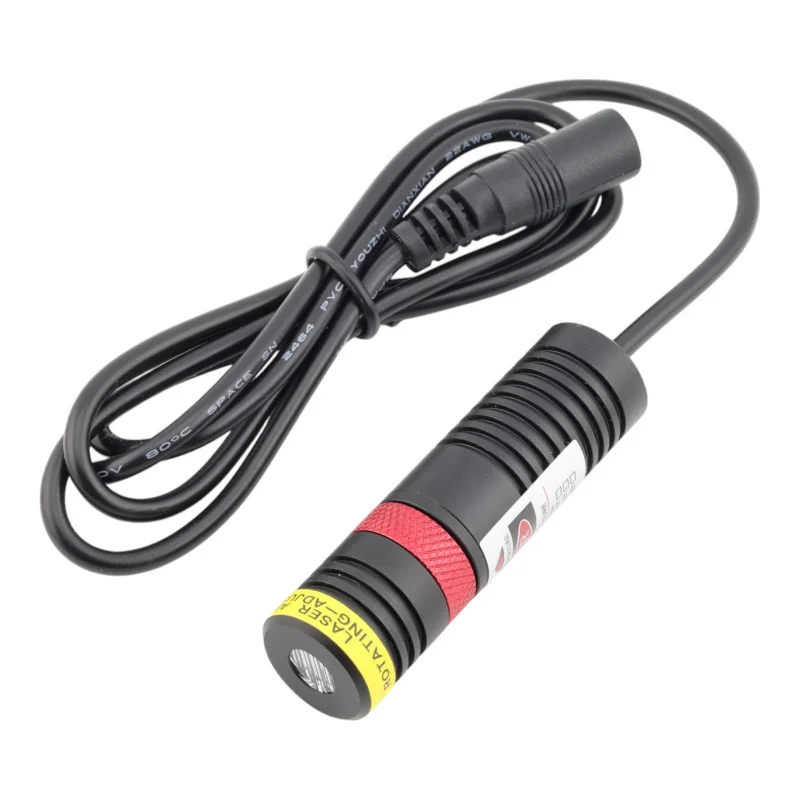

El módulo láser rojo de 650 nm con proyección circular y en cruz está diseñado para aplicaciones de puntería, posicionamiento y guiado óptico en la industria, la tecnología de medición y la integración en dispositivos. El módulo utiliza óptica DOE con enfoque ajustable y se alimenta con 5 V CC. La carcasa de aluminio metálico disipa el calor y garantiza la resistencia mecánica durante el funcionamiento normal.
Especificaciones técnicas
Tipo de producto: módulo láser con proyección circular con cruz
Color del láser: rojo
Longitud de onda: 650 nm
Dimensiones de la caja: Ø18 x 65 mm
Material de la carcasa: aluminio
Tipo de lente: PMMA
Tipo de óptica: DOE
Enfoque: ajustable
Modo de funcionamiento: APC/ACC
Tensión de alimentación: 5 V CC
Conexión: cable de 1 m con conector CC de 5,5/2,1 mm
Temperatura de funcionamiento: -10 a +50 °C
Temperatura de almacenamiento: -40 a +85 °C
Tiempo medio hasta el fallo: más de 8000 horas
Tabla de potencia óptica real
| Potencia nominal | Rendimiento óptico real |
| 10 mW | 7,5 a 8,5 mW |
| 30 mW | De 18 a 24 mW |
| 50 mW | De 38 a 45 mW |
| 100 mW | De 75 a 95 mW |
| 150 mW | De 100 a 120 mW |
| 200 mW | De 130 a 150 mW |
Funciones y características
Proyección circular con retícula para una puntería óptica precisa.
Láser rojo de 650 nm adecuado para guía e indicación visual general.
Óptica del DOE para crear un patrón definido
Enfoque ajustable para adaptar la proyección a la distancia y aplicación específicas.
Cuerpo de aluminio para una mejor estabilidad térmica y resistencia mecánica.
Fuente de alimentación de 5 V CC para una fácil integración en dispositivos y bancos de prueba.
Modos de funcionamiento APC y ACC para el control correspondiente del diodo láser.
Ideal para
Topografía y posicionamiento industrial
Sistemas de guiado de líneas de producción
Marcado óptico de puntos de referencia
Integración en dispositivos de medición y control.
Aplicaciones de laboratorio y desarrollo
Ajustar, configurar y comprobar la geometría.
Contenido del paquete
1 módulo láser rojo de 650 nm, círculo con cruz
1 cable de conexión de 1 m con conector DC de 5,5/2,1 mm
¿Por qué elegir este producto?
Combinación de dimensiones compactas y diseño metálico robusto
Patrón de proyección claramente definido de un círculo con una cruz para aplicaciones técnicas.
Valores de potencia óptica nominales y reales claramente especificados.
Fuente de alimentación estándar de 5 V CC y conexión de cable prefabricada
Solución idónea para su integración en sistemas industriales, de laboratorio y de desarrollo.
Instrucciones de instalación y funcionamiento
Durante la instalación, asegúrese de que el módulo quede firmemente sujeto mecánicamente y sin transmisión de vibraciones.
Para un funcionamiento correcto, es necesario utilizar una fuente de alimentación de CC estabilizada de 5 V.
Tras la instalación, ajuste el enfoque según la distancia de trabajo deseada y el tamaño de la imagen proyectada.
Durante el funcionamiento a largo plazo, recomendamos garantizar una disipación de calor adecuada según la variante de potencia seleccionada.
Utilice el módulo dentro del rango de temperatura de funcionamiento especificado.
Aviso de seguridad
La radiación láser puede ser peligrosa para los ojos.
No mire directamente al haz de salida ni a su reflejo en superficies brillantes.
Al integrarlo en un dispositivo, recomendamos utilizar las medidas de protección adecuadas que correspondan a la variante de alimentación del módulo.
Este producto no está diseñado para ser utilizado sin la debida evaluación técnica en aplicaciones donde un fallo podría suponer un riesgo para la salud o la propiedad.
