Descrizione

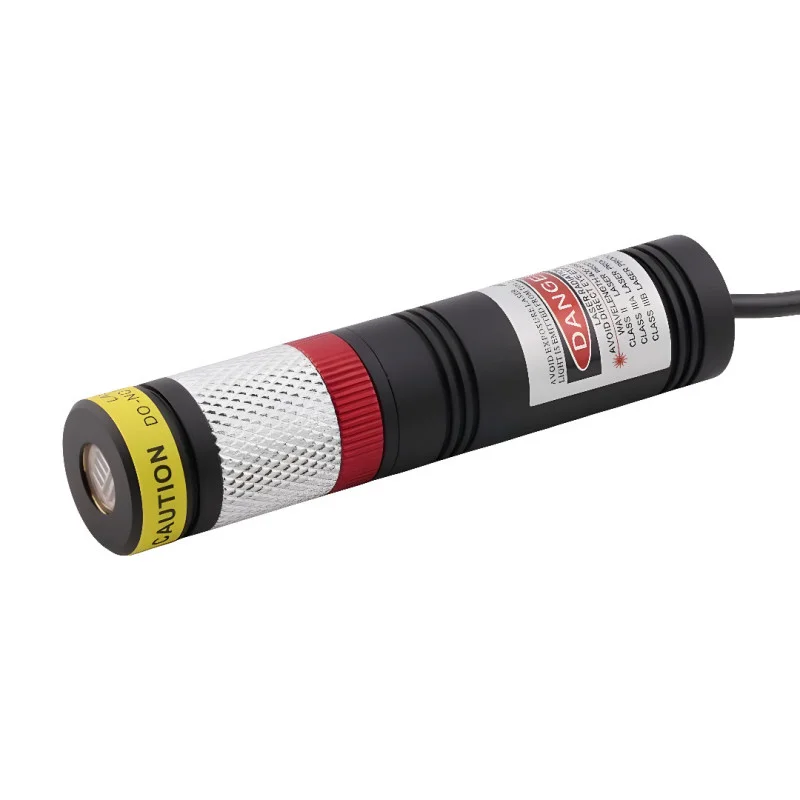

El módulo láser, con una longitud de onda roja de 660 nm, está diseñado para la proyección de una cuadrícula de puntos (DOE) de 10×10 y se utiliza principalmente para posicionamiento, puntería y control de posición durante el corte y otras operaciones industriales. Su diseño en carcasa de aluminio y la posibilidad de afilarlo permiten adaptar la proyección a una aplicación específica.
Especificaciones técnicas
Longitud de onda: 660 nm (rojo)
Forma del haz: DOE 10×10
Ángulo del haz: 42×42°
Potencia óptica (variantes): 50 mW, 100 mW, 150 mW, 200 mW
Potencia de salida real:
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Modo de funcionamiento: CW (luz continua)
Control de corriente: APC
Tensión de alimentación: 5 V CC
Corriente de funcionamiento: < 500 mA
Tipo de conector: CC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Longitud del cable: 100 cm
Material de la carcasa: aluminio
Material óptico: PMMA
Dimensiones del módulo: diámetro 20 mm × longitud 90 mm
Peso: 65g
Protección: IP67
Temperatura de funcionamiento: -10°C a +50°C
Temperatura de almacenamiento: -40°C a +85°C
Tiempo medio hasta el fallo (MTTF):> 8000 horas
Funciones y características
Proyección de cuadrícula de 10×10 para un posicionamiento visual rápido
Óptica enfocable (enfoque ajustable)
Carcasa compacta de aluminio para una mejor disipación del calor.
Fuente de alimentación de 5 V CC para integración en máquinas y sistemas de control
Protección IP67 para uso en condiciones operativas más exigentes
Ideal para
Posicionamiento durante el corte y marcado en máquinas industriales
Establecimiento de puntos de referencia y comprobación de la posición en los útiles de montaje
Guía visual en automatización y líneas de producción
Contenido del paquete
Módulo láser con cable de conexión y conector de CC
¿Por qué elegir este producto?
Proyección de cuadrícula definida de 10×10 utilizando óptica DOE
Diseño mecánico estándar Ø20 × 90 mm para una fácil integración
Fuente de alimentación de 5 V CC y terminación de cable CC de 5,5 × 2,1 mm.
Diseño duradero con protección IP67
Instrucciones de instalación y funcionamiento
Asegúrese de contar con una fuente de alimentación de 5 V CC estabilizada con suficiente reserva de corriente para la opción de alimentación seleccionada.
Monte el módulo de manera que se garantice la refrigeración de la carcasa y la estabilidad mecánica de la proyección.
Después del montaje, ajuste el enfoque según el tamaño y la nitidez deseados de la proyección a la distancia de trabajo.
Conecte el conector de CC de 5,5 × 2,1 mm cuando la alimentación esté desconectada.
Aviso de seguridad
Esta es una fuente láser. No apunte el haz a los ojos ni observe el haz directo o reflejado.
Durante la instalación y el ajuste, utilice equipo de protección adecuado y siga las normas de seguridad internas del lugar de trabajo.
Utilice el módulo únicamente dentro de las condiciones eléctricas y de temperatura especificadas.
