Descrizione

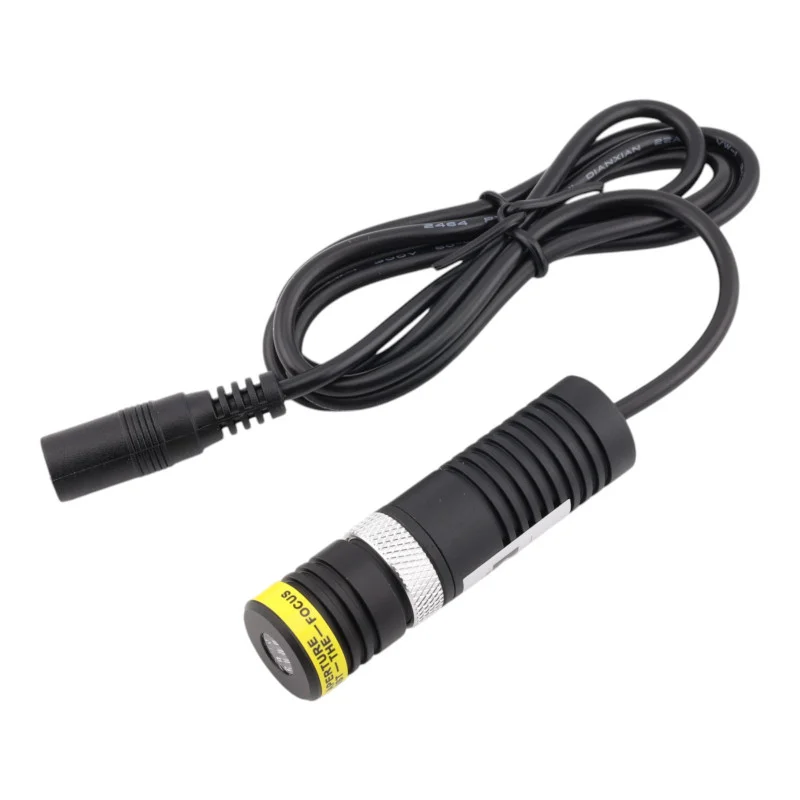

El módulo láser infrarrojo con una longitud de onda de 940 nm está diseñado para aplicaciones que requieren un haz láser puntual fuera del espectro visible. Gracias a su diseño enfocable, permite ajustar el tamaño del punto según la aplicación específica, por ejemplo, para posicionamiento, detección, dispositivos ópticos o integración en sistemas de medición e industriales. El módulo está montado en una carcasa de aluminio y está diseñado para alimentación con una tensión continua de 5 V CC.
Especificaciones técnicas
Longitud de onda: 940 nm
Tipo de haz: puntual
Diseño: módulo láser enfocable
Dimensiones de la caja: 18 × 65 mm
Material de la carcasa: aluminio
Tipo de lente: lente de cristal
Tensión de alimentación: 5 V CC
Modo de funcionamiento: APC
Conexión: cable con conector DC 5,5 × 2,1 mm
Longitud del cable: 1 m
Temperatura de funcionamiento: -10°C a +50°C
Temperatura de almacenamiento: -40°C a +85°C
Tiempo medio hasta el fallo: más de 8.000 horas
Variantes de potencia disponibles de esta serie: 30 mW, 50 mW, 100 mW, 150 mW, 200 mW, 300 mW
Funciones y características
La radiación infrarroja de 940 nm es adecuada para aplicaciones donde no se requiere un punto de luz visible.
La óptica enfocable le permite ajustar el tamaño y la nitidez del punto a la distancia de trabajo.
La carcasa cilíndrica compacta facilita la integración mecánica en el equipo
El cuerpo de aluminio contribuye a la disipación del calor durante el funcionamiento.
La fuente de alimentación de 5 V CC permite una fácil integración en sistemas electrónicos comunes
El modo de control APC/ACC admite el funcionamiento estable del módulo láser
Ideal para
Sistemas de posicionamiento y puntería
Productos ópticos industriales y de laboratorio
Integración en equipos de medición y prueba
Aplicaciones de detección y detección por infrarrojos
Lugares de trabajo de desarrollo y experimentación
Contenido del paquete
1x módulo láser infrarrojo de 940 nm
¿Por qué elegir este producto?
Diseño adecuado para uso técnico e industrial.
Longitud de onda definida con precisión de 940 nm para aplicaciones infrarrojas
Posibilidad de enfocar el haz según los requisitos de una instalación específica
Dimensiones compactas y fuente de alimentación estándar de 5 V CC
Amplia gama de rendimiento dentro del mismo diseño
Instrucciones de instalación y funcionamiento
Para un correcto funcionamiento es necesario asegurar una alimentación eléctrica estabilizada de 5 V DC.
Monte el módulo en un soporte apropiado o en una posición mecánica fija.
Al ajustar el enfoque, realice los cambios con cuidado y teniendo en cuenta la seguridad del láser.
Durante el funcionamiento a largo plazo y con variantes de mayor potencia, recomendamos garantizar una disipación de calor suficiente.
Para verificar el funcionamiento del haz infrarrojo, utilice un dispositivo de detección adecuado diseñado para el rango IR.
Aviso de seguridad
La radiación láser de 940 nm está fuera del espectro visible y es posible que el ojo humano no pueda detectar el haz.
No mire hacia la apertura de salida del módulo ni dirija el haz hacia personas o animales.
Utilice equipo de protección adecuado para trabajar con radiación láser durante la instalación y las pruebas.
El producto no está destinado a ser un juguete y sólo debe ser utilizado por una persona cualificada.
Durante su utilización se deberán observar las normas de seguridad pertinentes para dispositivos láser.
