Descrizione
El módulo LED redondo para alimentación directa desde la red de 220-240 V CA está diseñado para su integración en luminarias y conjuntos de iluminación que requieren un diseño compacto y una conexión eléctrica sencilla. Gracias a su diámetro de 44 mm, es especialmente adecuado para luminarias pequeñas, la sustitución de paneles de luz y las reparaciones.
Especificaciones técnicas
Tipo de LED: 2835 SMD
Número de LED: 12
Color de la luz: blanco (según la variante, blanco cálido 30003500K / blanco frío 60006500K)
Alimentación: 220-240 V CA
Consumo de energía: 5 W
Diámetro exterior del módulo: 44 mm
Ángulo del haz: 120130°
Intensidad luminosa: 400450 lm
Funciones y características
Diseño circular compacto para integración en luminarias con espacio limitado
Amplio ángulo de haz adecuado para iluminación de áreas.
Alimentación directa desde la red de CA de 220240 V (sin necesidad de una fuente de CC externa)
Variación del color de la luz según la combinación seleccionada (blanco cálido / blanco frío)
Ideal para
Servicio de sustitución de placas LED en luminarias alimentadas por red eléctrica
Luminarias empotrables y de superficie con espacio circular para módulo Ø44 mm
Luminarias técnicas y utilitarias donde se requiere una integración sencilla del módulo LED
Contenido del paquete

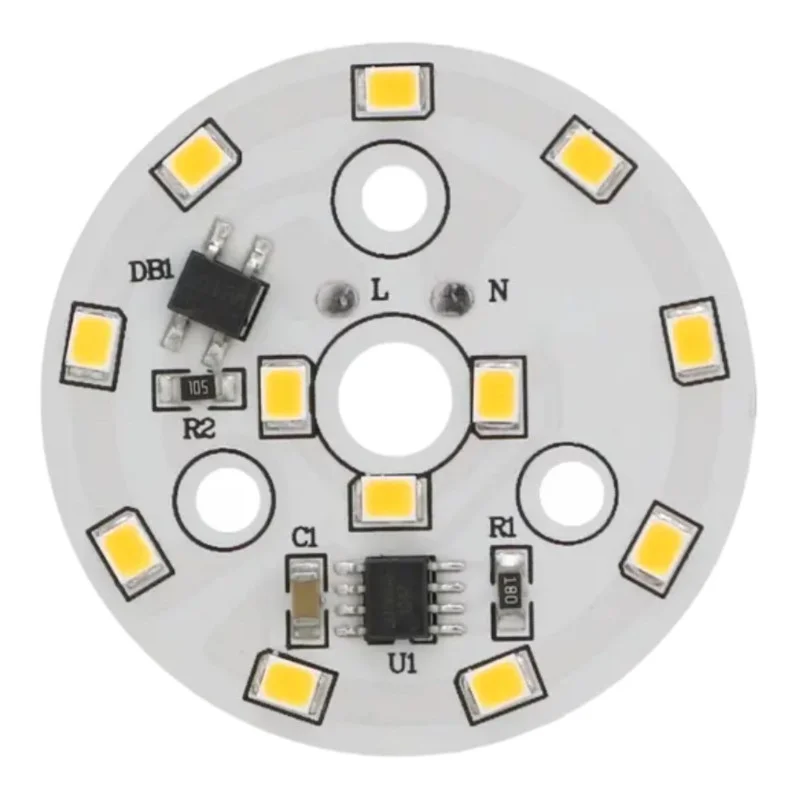

1x Módulo LED redondo Ø44 mm
Importante: el módulo no contiene cables ni bloque de terminales, los cables deben soldarse directamente a la placa de circuito impreso del módulo LED
¿Por qué elegir este producto?
Parámetros claramente definidos para el diseño y sustitución de módulos de iluminación
Tamaño compacto manteniendo un flujo luminoso útil
Posibilidad de seleccionar la temperatura del color según la aplicación.
Instrucciones de instalación y funcionamiento
Realice la instalación únicamente cuando la fuente de alimentación esté desconectada y el lugar de trabajo esté asegurado contra encendidos accidentales.
Suelde los cables directamente a las almohadillas de soldadura del módulo; utilice cables con un aislamiento adecuado para la tensión de red y asegúrese de que haya suficiente alivio de tensión (fijación mecánica de los cables fuera del punto de soldadura).
Al soldar, reduzca el tiempo de calentamiento al mínimo necesario para evitar dañar el LED o la placa de circuito impreso.
Instalar el módulo en la luminaria de tal manera que no se puedan tocar las partes activas y que se garantice una distancia suficiente con las partes metálicas de la estructura según los requisitos de aislamiento.
Asegúrese de que haya una refrigeración adecuada según el diseño de la luminaria; no opere el módulo en un espacio cerrado sin disipación de calor, ya que puede producirse un calentamiento excesivo.
Después de la instalación, verifique la resistencia de las conexiones, el aislamiento y realice una prueba funcional en la luminaria.
Aviso de seguridad
El producto está diseñado para una alimentación de 220-240 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, incendios o daños en el dispositivo.
Confíe la instalación y el servicio a una persona calificada con conocimientos en trabajo con equipos eléctricos de bajo voltaje.
No conecte el módulo a la alimentación durante el montaje, la soldadura ni cuando los cables estén expuestos. Compruebe siempre que el módulo esté desconectado antes de cualquier intervención.
No utilice el módulo fuera de la luminaria o sin protección contra contacto. Durante el funcionamiento, puede haber componentes peligrosos bajo tensión de red en la placa.
Asegúrese de que los cables de alimentación estén correctamente aislados y asegurados mecánicamente. Un cable suelto o con un aislamiento insuficiente puede provocar un cortocircuito, sobrecalentamiento o lesiones.
No instale el módulo en un entorno con agua, condensación o alta humedad a menos que se proporcione una protección adecuada dentro del diseño de la luminaria.
No cubra el módulo con materiales de aislamiento térmico y no exceda los límites de temperatura dados por el diseño de la luminaria; la temperatura excesiva acorta la vida útil y aumenta el riesgo de falla.
Si la placa de circuito impreso, los LED, las almohadillas de soldadura o el aislamiento están dañados, no utilice más el módulo.
