Descrizione

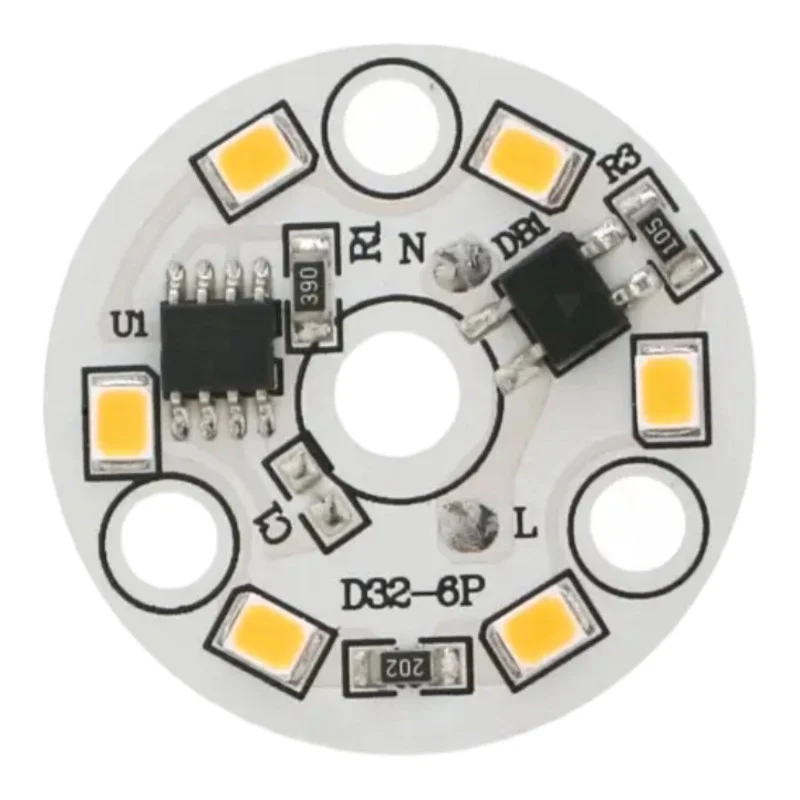

El módulo LED redondo para alimentación directa desde la red de 220240 V CA está diseñado para integrarse en luminarias y conjuntos de iluminación donde se requiere un diseño compacto y una conexión eléctrica sencilla. Gracias a su diámetro de 32 mm, es especialmente adecuado para luminarias pequeñas, la sustitución de paneles de luz y reparaciones.
Especificaciones técnicas
Tipo de LED: 2835 SMD
Número de LED: 6
Color de la luz: blanco (según la variante, blanco cálido 30003500K / blanco frío 60006500K)
Alimentación eléctrica: 220-240 V CA
Consumo de energía: 3 W
Diámetro exterior del módulo: 32 mm
Ángulo del haz: 120130°
Intensidad luminosa: 220280 lm
Funciones y características
Diseño circular compacto para su integración en luminarias con espacio limitado.
Ángulo de haz amplio, adecuado para iluminación de áreas.
Alimentación eléctrica directamente desde la red de CA de 220240 V (no se necesita una fuente de CC externa).
Variación del color de la luz según la combinación seleccionada (blanco cálido / blanco frío).
Ideal para
Servicio de sustitución de placas LED en luminarias alimentadas por la red eléctrica.
Luminarias empotradas y de superficie con espacio circular para módulo de Ø32 mm.
Luminarias técnicas y de servicios donde se requiere una integración sencilla del módulo LED.
Contenido del paquete
1 módulo LED redondo de Ø32 mm
Importante: el módulo no contiene cables ni bloque de terminales; los cables deben soldarse directamente a la placa de circuito impreso del módulo LED.
¿Por qué elegir este producto?
Parámetros claramente definidos para el diseño y la sustitución de módulos de iluminación.
Tamaño compacto manteniendo un flujo luminoso útil.
Posibilidad de seleccionar la temperatura de color según la aplicación.
Instrucciones de instalación y funcionamiento
Realice la instalación únicamente cuando la alimentación eléctrica esté desconectada y el lugar de trabajo esté protegido contra la conexión accidental.
Suelde los cables directamente a las almohadillas de soldadura del módulo; utilice cables con el aislamiento adecuado para la tensión de red y asegúrese de que haya suficiente alivio de tensión (sujeción mecánica de los cables fuera del punto de soldadura).
Al soldar, reduzca el tiempo de calentamiento al mínimo necesario para evitar dañar el LED o la placa de circuito impreso.
Instale el módulo en la luminaria de manera que las partes con tensión no puedan tocarse y que se garantice una distancia suficiente con respecto a las partes metálicas de la estructura, de acuerdo con los requisitos de aislamiento.
Asegúrese de que la refrigeración sea la adecuada según el diseño de la luminaria; no utilice el módulo en un espacio cerrado sin disipación de calor, ya que podría producirse un calentamiento excesivo.
Tras la instalación, compruebe la resistencia de las conexiones, el aislamiento y realice una prueba de funcionamiento en la luminaria.
Aviso de seguridad
El producto está diseñado para funcionar con una fuente de alimentación de 220-240 V CA. Un manejo inadecuado puede provocar descargas eléctricas, incendios o daños al dispositivo.
Confíe la instalación y el mantenimiento a una persona cualificada con conocimientos sobre el trabajo con equipos eléctricos de baja tensión.
No conecte el módulo a la corriente durante el montaje, la soldadura ni cuando los cables estén expuestos. Compruebe siempre que el módulo esté desenergizado antes de cualquier intervención.
No utilice el módulo fuera de la luminaria ni sin protegerlo contra el contacto. Durante el funcionamiento, la placa puede contener partes peligrosas conectadas a la red eléctrica.
Asegúrese de que los cables de alimentación estén correctamente aislados y sujetos mecánicamente. Un cable suelto o un aislamiento insuficiente pueden provocar un cortocircuito, sobrecalentamiento o lesiones.
No instale el módulo en un entorno con agua, condensación o alta humedad, a menos que el diseño de la luminaria contemple la protección adecuada.
No cubra el módulo con materiales de aislamiento térmico y no exceda los límites de temperatura establecidos en el diseño de la luminaria; una temperatura excesiva acorta la vida útil y aumenta el riesgo de fallos.
Si la placa de circuito impreso, los LED, las almohadillas de soldadura o el aislamiento están dañados, no utilice el módulo.
