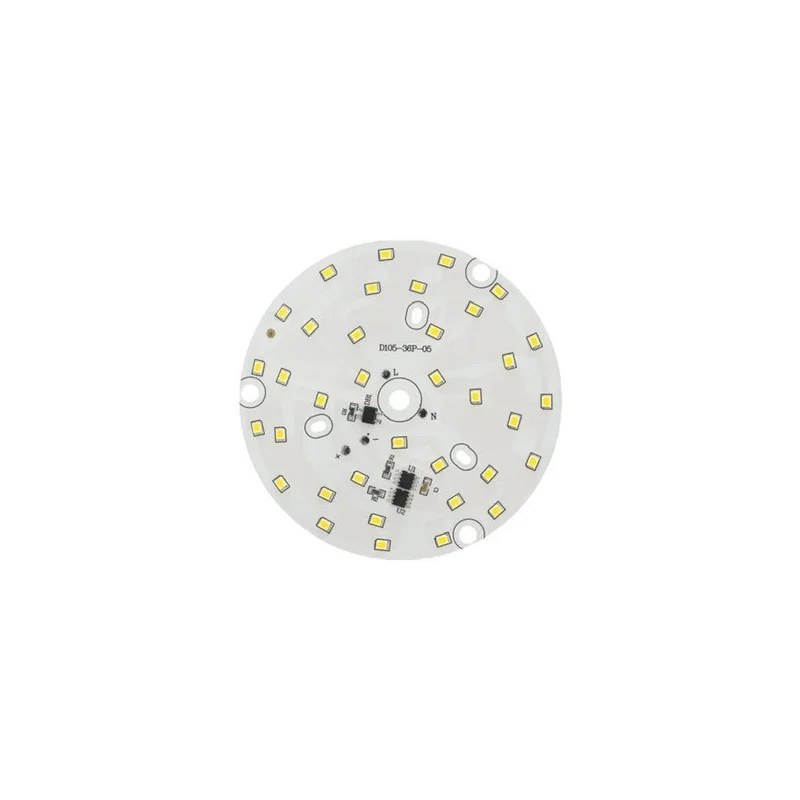

El módulo LED redondo para alimentación directa de CA está diseñado para la reparación y producción de luminarias que requieren una placa de circuito impreso circular compacta y un amplio ángulo de haz. El módulo está disponible en blanco cálido o blanco frío.
Especificaciones técnicas
Código: AM4172
Consumo de energía: 15 W
Fuente de alimentación: 170-275 V CA
Tipo de LED: SMD 2835
Número de LED: 36
Diámetro exterior: 105 mm
Ángulo del haz: 120130°
Intensidad luminosa: 12001350 lm
Color de la luz (variantes): blanco cálido 30003500 K, blanco frío 60006500 K
Funciones y características
Diseño circular adecuado para luminarias con espacio central y distribución uniforme de la luz.
Amplio ángulo de haz para iluminación de áreas.
Posibilidad de elegir el color de la luz según la aplicación (blanco cálido/frío).
Importante: el módulo no contiene cables ni bloque de terminales; los cables deben soldarse directamente a la placa de circuito impreso del módulo LED.
Ideal para
Reparaciones y revisiones de luminarias LED alimentadas por red eléctrica AC.
Luminarias empotrables y de techo con módulo LED circular.
Iluminación técnica y utilitaria donde se requiere un ángulo de haz amplio.
Contenido del paquete
1× Módulo LED redondo Ø105 mm
¿Por qué elegir este producto?
Alimentación directa desde la red eléctrica CA en el rango de 170275 V.
Dimensiones mecánicas definidas para una fácil sustitución en luminarias compatibles.
Parámetros de flujo luminoso y ángulo de haz adecuados para la iluminación de áreas.
Posibilidad de elegir la temperatura de color según los requisitos del proyecto.
Instrucciones de instalación y funcionamiento
Antes de la instalación, comprobar la compatibilidad mecánica (diámetro 105 mm) y el método de fijación en la luminaria.
Para la conexión, utilice cables con aislamiento apropiado para el voltaje de la red; suelde los cables a las almohadillas de soldadura designadas en la PCB.
Al soldar, trabaje con la fuente de alimentación desconectada y asegúrese de que los cables estén bien sujetos mecánicamente (evitando que las almohadillas de soldadura se desprendan).
Asegúrese de que el enfriamiento sea adecuado según el diseño de la luminaria; no instale el módulo en un espacio cerrado sin disipación de calor.
Después de la instalación, verifique la fijación, las distancias de aislamiento y realice una prueba funcional.
Aviso de seguridad
El módulo está diseñado para una alimentación de 170275 V CA. Esta tensión de red es peligrosa y puede provocar descargas eléctricas o incendios.
Realice todos los trabajos únicamente con la fuente de alimentación desconectada y después de verificar que no haya tensión presente en las conexiones.
La instalación sólo puede ser realizada por una persona calificada con conocimientos de trabajo con equipos eléctricos en sistemas de distribución de red.
No acorte las distancias de aislamiento y garantice un tendido seguro de los cables; evite que las partes activas entren en contacto con el cuerpo metálico de la luminaria.
Después de soldar los cables, es necesario asegurar el aislamiento eléctrico y la fijación mecánica de la conexión para que no pueda aflojarse, cortocircuitarse o entrar en contacto con otras partes de la luminaria.
No opere el módulo sin una cubierta/difusor de luminaria adecuado donde puedan tocarse piezas activas o puedan ingresar objetos conductores.
No instale el módulo en un entorno con condensación de humedad o en lugares donde puedan producirse fugas, a menos que la luminaria esté diseñada para las condiciones dadas.
En caso de mal funcionamiento (olor, humo, calentamiento anormal, parpadeo), desconecte inmediatamente la fuente de alimentación y no utilice más el dispositivo.
