Mdulo de conmutacin de rel con lector y teclado K226G16, 10-30 V CC-Spedizione veloce

Descrizione

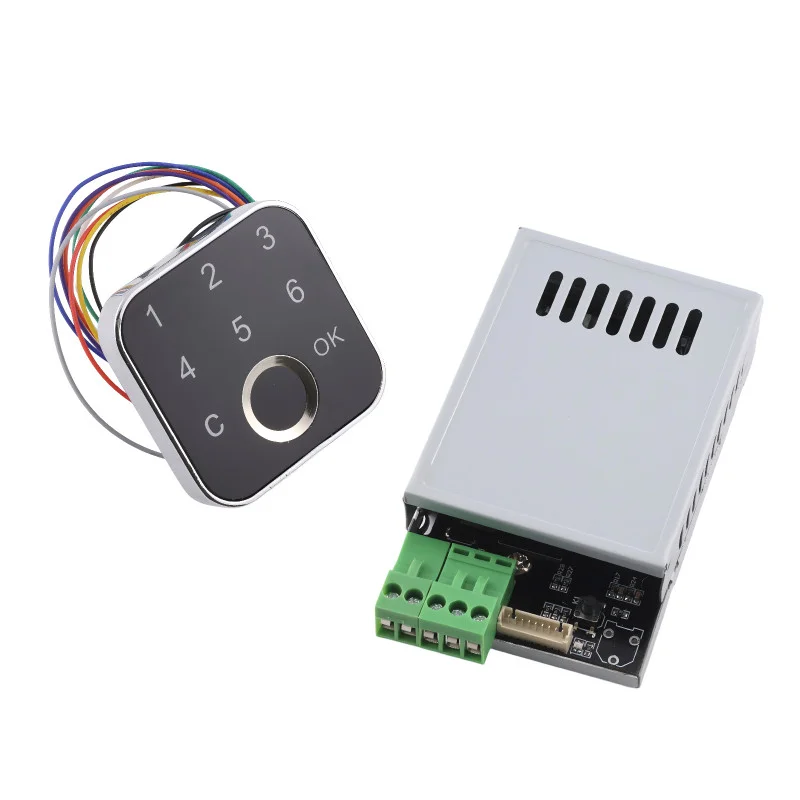

El kit K226 + G16 es un sistema de acceso avanzado que combina una placa de control y un lector de huellas dactilares externo. Al conectarse con el G16, ofrece un control seguro y práctico de cerraduras electrónicas y otros dispositivos. Permite la gestión de múltiples administradores, usuarios y contraseñas de un solo uso, y ofrece hasta cuatro modos de control de relés. Este kit es ideal para instalaciones que requieren una seguridad flexible y fiable.

Especificaciones técnicas

Fuente de alimentación: CC 10-30 V

Consumo en espera: 6 mA (a 12 V)

Salida: relé (corriente máxima 10 A)

Tiempo de conmutación del relé ajustable: 0,5 s – 30 minutos

Capacidad de huellas dactilares:

Administrador: hasta 40 huellas dactilares

Usuario: hasta 60 huellas dactilares (2 bases de datos de 30 cada una)

Capacidad de la contraseña:

Administrador: hasta 5 grupos

Usuario: hasta 5 grupos (3-9 dígitos)

Desechables: hasta 5 grupos

Control: botón SET, huella dactilar, contraseña

Lector G16: sensor de huellas dactilares externo con indicación LED

Funciones y características

Combinación de identificación biométrica y acceso mediante contraseña

Registro de usuario sencillo directamente a través del lector G16

Soporte para cuentas de administrador y usuario

Opción de contraseñas de un solo uso para acceso temporal

Cuatro modos de control de relé: tiempo, momentáneo, enclavamiento sin memoria, enclavamiento con memoria

Posibilidad de configurar el relé para que se encienda hasta 30 minutos

Indicación de estado mediante lector LED G16

Modos de relé

Modo 1 (tiempo): El relé se enciende durante el tiempo configurado (0,5 s 30 minutos).

Modo 2 (momentáneo): El relé permanece cerrado sólo mientras se aplica el dedo.

Modo 3 (autobloqueo sin memoria): Primer toque el relé se cierra, segundo toque el relé se cierra. El estado del relé no se guarda tras desconectar la alimentación.

Modo 4 (enclavamiento con memoria): igual que el modo 3, pero el relé recuerda el estado incluso después de un corte de energía.

Ideal para

Cerraduras electrónicas de puertas

Sistemas de acceso para hogares y empresas

Control de relés y aparatos eléctricos

Sistemas de seguridad que requieren un mayor nivel de protección

Contenido del paquete

Placa de control K226

Lector de huellas dactilares G16

Conectores para cableado

Manual de usuario (ES)

¿Por qué elegir este conjunto?

Combinación de lector G16 y placa de control K226 para máxima flexibilidad

Soporte para múltiples administradores, usuarios y contraseñas de un solo uso

Cuatro modos de control de relé adaptables a aplicaciones específicas

Fácil instalación y gestión intuitiva.

Señalización LED confiable para un funcionamiento claro

Instrucciones de uso

1. Primer inicio: Mantenga presionado el botón SET durante 5-6 segundos para restaurar la configuración de fábrica.

2. Registro del administrador: Pulse brevemente SET; el LED azul del G16 parpadeará rápidamente. Coloque el dedo repetidamente hasta oír un tono musical. Se pueden almacenar hasta 40 huellas dactilares.

3. Registro de usuario: Inicie sesión con la huella dactilar o la contraseña del administrador. Seleccione la base de datos (1 o 2) y adjunte la huella dactilar del usuario. Cada base de datos admite 30 huellas dactilares.

4. Configuración de contraseña: El administrador puede agregar hasta 5 contraseñas tanto para usuarios como para administradores (3-9 dígitos). También se pueden configurar 5 contraseñas de un solo uso.

5. Configuración del relé: Inicie sesión como administrador y seleccione el modo (1-4). Para el modo horario, configure el tiempo de conmutación (0,5 s – 30 minutos).

6. Uso: El acceso es posible colocando un dedo registrado en el G16, ingresando una contraseña o contraseña de un solo uso.
