Descrizione

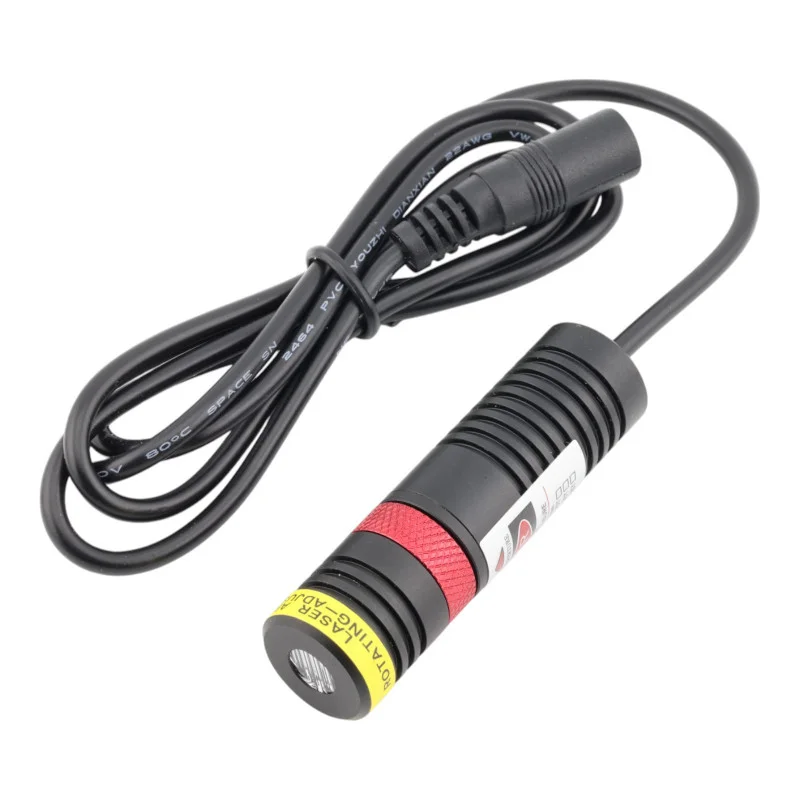

A piros, 650 nm-es, kör- és keresztvetítésű lézermodult ipari célzási, pozicionálási és optikai vezérlési alkalmazásokhoz, méréstechnikához és eszközökbe való integrációhoz tervezték. A modul állítható fókuszú DOE optikát használ, és 5 V DC tápellátású. A fém alumínium ház elősegíti a hőelvezetést és mechanikai ellenállást biztosít normál működés közben.
Műszaki adatok
Terméktípus: lézermodul körkivetítéssel és kereszttel
Lézer színe: piros
Hullámhossz: 650 nm
Tok méretei: Ø18 x 65 mm
Ház anyaga: alumínium
Lencse típusa: PMMA
Optika típusa: DOE
Fókusz: állítható
Működési mód: APC/ACC
Tápfeszültség: 5V DC
Csatlakozás: 1 m-es kábel DC csatlakozóval 5,5/2,1 mm
Üzemi hőmérséklet: -10 és +50°C között
Tárolási hőmérséklet: -40 és +85°C között
Átlagos meghibásodási idő: több mint 8000 óra
Valódi optikai teljesítménytáblázat
| Névleges teljesítmény | Valódi optikai teljesítmény |
| 10 mW | 7,58,5 mW |
| 30 mW | 1824 mW |
| 50 mW | 3845 mW |
| 100 mW | 7595 mW |
| 150 mW | 100120 mW |
| 200 mW | 130150 mW |
Funkciók és jellemzők
Körvetítés célkereszttel a precíz optikai célzáshoz
650 nm-es vörös lézer, amely általános vizuális irányításra és jelzésre alkalmas
DOE optika a meghatározott minta létrehozásához
Állítható fókusz a vetítés igazításához az adott távolsághoz és alkalmazáshoz
Alumínium test a jobb hőstabilitás és mechanikai ellenállás érdekében
5 V DC tápegység az eszközökbe és tesztpadokba való egyszerű integrációhoz
APC és ACC üzemmódok a megfelelő lézerdióda-vezérléshez
Ideális a következőkhöz:
Ipari felmérés és pozicionálás
Gyártósori irányító rendszerek
Referenciapontok optikai jelölése
Integráció mérő- és vezérlőeszközökbe
Laboratóriumi és fejlesztési alkalmazások
Geometria beállítása, beállítása és ellenőrzése
A csomag tartalma
1x lézermodul piros 650nm, kör kereszttel
1x csatlakozókábel 1 m, DC csatlakozóval 5,5/2,1 mm
Miért válassza ezt a terméket?
Kompakt méretek és robusztus fém kialakítás kombinációja
Világosan meghatározott kör- és keresztvetítési minta műszaki alkalmazásokhoz
Világosan meghatározott névleges és valós optikai teljesítményértékek
Standard 5V DC tápegység és előre gyártott kábelcsatlakozás
Megfelelő megoldás ipari, laboratóriumi és fejlesztőrendszerekbe való integrációhoz
Telepítési és üzemeltetési utasítások
A telepítés során ügyeljen a modul szilárd mechanikai rögzítésére, rezgésátvitel nélkül.
A megfelelő működéshez stabilizált 5V DC tápegység használata szükséges.
A telepítés után állítsa be a fókuszt a kívánt munkatávolságnak és a kivetített kép méretének megfelelően.
Hosszú távú üzemeltetés esetén javasoljuk a kiválasztott teljesítményváltozatnak megfelelő megfelelő hőelvezetés biztosítását.
A modult a megadott üzemi hőmérsékleti tartományon belül használja.
Biztonsági figyelmeztetés
A lézersugárzás veszélyes lehet a látására.
Ne nézzen közvetlenül a kimenő sugárba vagy annak fényes felületekről való visszaverődésébe.
Eszközbe integráláskor a modul teljesítményváltozatának megfelelő védőintézkedések alkalmazását javasoljuk.
A termék megfelelő műszaki felmérés nélkül nem használható olyan alkalmazásokban, ahol a meghibásodás egészség- vagy vagyonvédelmi kockázatot jelenthet.
