Descrizione

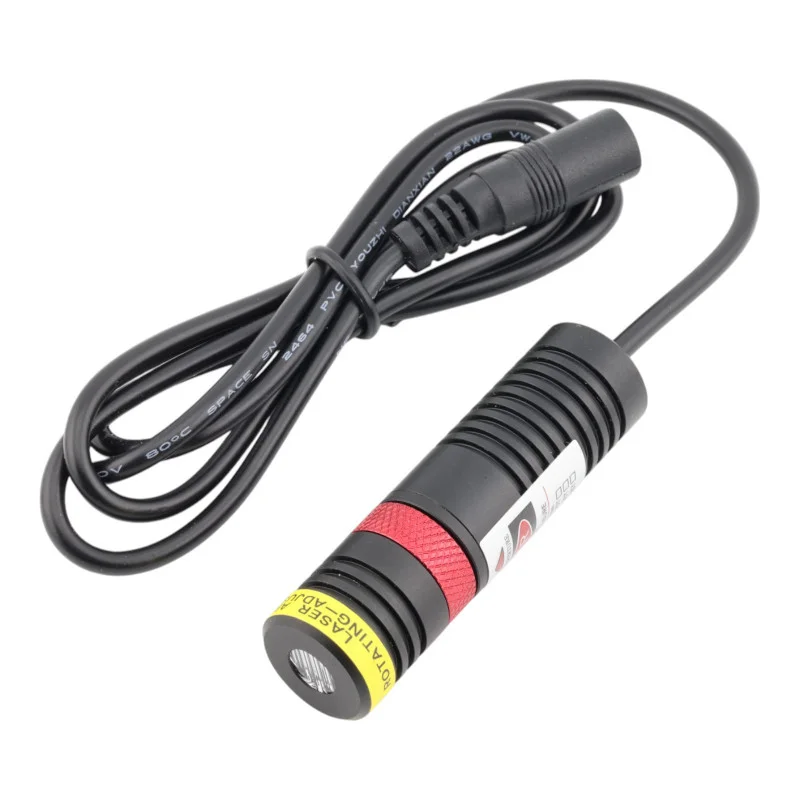

A 635 nm-es vörös lézermodult olyan alkalmazásokhoz tervezték, amelyek kör alakú vetítést igényelnek egy központi ponttal, DOE optikai elem használatával. A modul alkalmas célzásra, pozicionálásra, optikai jelölésre, ellenőrző rendszerekhez és olyan eszközökbe való integrációra, ahol kompakt kialakítás, 5 V DC tápegység és stabil működési paraméterek szükségesek.
Műszaki adatok
Hullámhossz: 635 nm
Vetítési típus: kör ponttal
Optikai rendszer: DOE, állítható fókusz
Névleges optikai teljesítmény változat szerint: 10 mW, 30 mW, 50 mW, 100 mW, 150 mW, 200 mW
Az egyes változatok tényleges optikai teljesítményét az alábbi táblázat mutatja.
Működési mód: APC
Tápfeszültség: 5V DC
Üzemi áram: < 280 mA
Méretek: Átmérő 18 x 65 mm
Ház anyaga: alumínium, egyes alapfelületeken sárgaréz/alumínium
Lencse anyaga: PMMA
Csatlakozó: 1 m-es kábel DC csatlakozóval 5,5 x 2,1 mm
Üzemi hőmérséklet: -10°C és +40°C között
Tárolási hőmérséklet: -40°C és +85°C között
Átlagos meghibásodási idő: több mint 8000 óra
| Névleges teljesítmény | Valódi optikai teljesítmény |
| 10 mW | 7,58,5 mW |
| 30 mW | 1824 mW |
| 50 mW | 3845 mW |
| 100 mW | 7595 mW |
| 150 mW | 100120 mW |
| 200 mW | 130150 mW |
Funkciók és jellemzők
Vörös lézermodul látható vetítéshez 635 nm-en
A DOE optikai elem kör alakú mintázatot hoz létre egy középponttal
Az állítható fókusz lehetővé teszi a vetítés testreszabását az adott munkatávolsághoz
Az APC és ACC üzemmódok a modul kialakításának megfelelően támogatják a működés stabilizálását
A kompakt hengeres ház alkalmas eszközökbe és szerelvényekbe való beépítésre
Az 5 V-os egyenáramú tápegység lehetővé teszi a könnyű integrációt alacsony feszültségű rendszerekbe
Hosszú élettartam, amely lehetővé teszi mind az ipari, mind a laboratóriumi alkalmazásokban való alkalmazást
Ideális a következőkhöz:
Helymeghatározó és célzó rendszerek
Optikai jelölés és jelölés
Ipari szerelvények és mérőállomások
Ellenőrző és ellenőrző berendezések
Laboratóriumi és fejlesztési alkalmazások
Integráció gépekbe és automatizálási egységekbe
A csomag tartalma
1x lézermodul vörös 635 nm
Miért válassza ezt a terméket?
Kompakt méretek és precízen meghatározott optikai vetítés kombinációja
Világosan meghatározott 635 nm hullámhossz és 5 V DC tápegység
Több teljesítményopció közül választhat az alkalmazási követelményeknek megfelelően
Valós teljesítményértékek biztosítása a pontosabb műszaki értékelés érdekében
Műszaki és ipari rendszerekbe való integrációhoz megfelelő kialakítás
Telepítési és üzemeltetési utasítások
Telepítéskor ügyeljen arra, hogy a modul szilárdan rögzítve legyen, és megfelelően illeszkedjen a célfelülethez.
A megfelelő működéshez stabilizált 5 V DC tápegység használata szükséges.
A fókusz beállításakor azt javasoljuk, hogy az adott alkalmazásnak megfelelő munkatávolságon végezze el a beállítást.
A modult a megengedett hőmérsékleti tartományon belül üzemeltesse, és gondoskodjon a megfelelő hőelvezetésről.
Nem ajánlott túllépni a megadott elektromos tápfeszültség és áramterhelési paramétereket.
Biztonsági figyelmeztetés
A lézersugárzás veszélyes lehet a szemére
Soha ne nézzen közvetlenül a kimenő sugárba vagy annak fényes felületekről való visszaverődésébe.
Úgy szerelje fel a modult, hogy a sugár ne arra a területre irányuljon, ahol emberek mozognak.
A készülékbe való integráláskor be kell tartani a lézerkészülékekre vonatkozó vonatkozó biztonsági előírásokat.
A termék nem játékszerként vagy gyermekek általi használatra készült.
