Descrizione

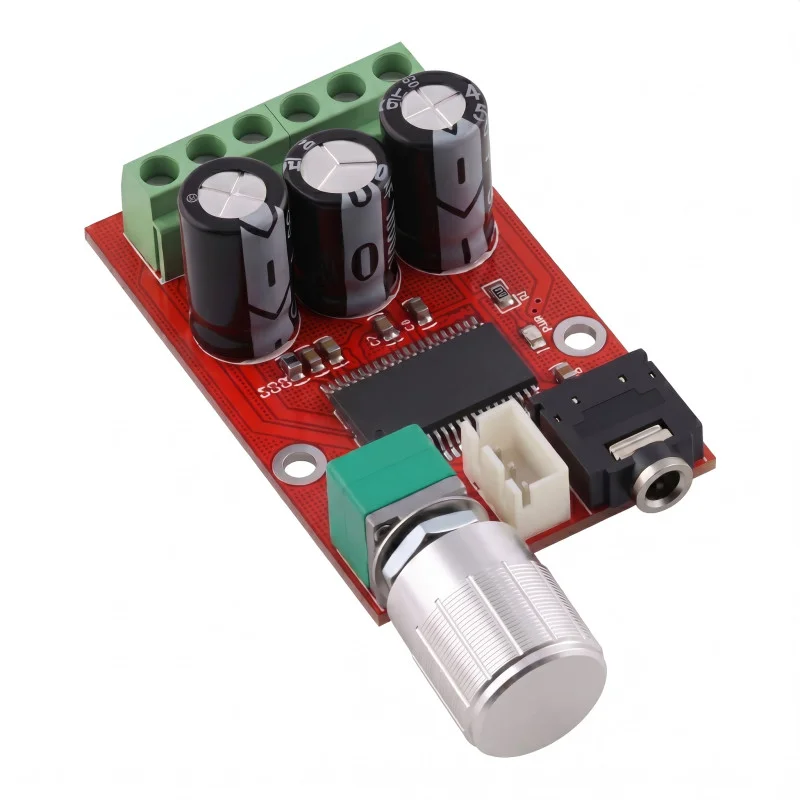

Det kompakte tokanals lydforstærkermodul XH-M145 er designet til at forstærke analoge lydsignaler på lavt niveau til passive højttalere. Modulet bruger det integrerede YD138-E-kredsløb og fungerer i klasse D. Det er udstyret med et drejepotentiometer til lydstyrkekontrol, en skrueklemme til strømforsyning og udgange til højttalere samt et lydindgangsstik på printkortet.
Tekniske specifikationer
Model: XH-M145
Enhedstype: stereolydforstærkermodul
Forstærkerens driftsklasse: D
Anvendt IC: YD138-E
Antal kanaler: 2
Anbefalet strømforsyning: 12 V DC / 1,5 A
Arbejdsspændingsområde: DC 9 til 14 V
Deklareret udgangseffekt: 2 x 8 W ved 8 ohm belastning
Deklareret udgangseffekt: 2 x 12 W ved 4 ohm belastning
Modulmål: 58 x 36 x 21 mm uden potentiometerfremspring
Lydsignalindgang: stik på printpladen
Udgange og strømforsyning: skrueklemme
Terminalmarkeringer på printkortet: L-OUT, +12V, GND, R-OUT
Funktioner og egenskaber
Stereodesign til venstre og højre kanal.
Et integreret potentiometer muliggør direkte lydstyrkekontrol på modulet.
Kompakt printkort med monteringshuller til mekanisk fastgørelse.
Udstyret med elektrolytkondensatorer og et effektforstærkerkredsløb i ét modul.
Ifølge den vedhæftede beskrivelse inkluderer kredsløbet overstrømsbeskyttelse, termisk beskyttelse og støjdæmpning.
Ideel til
Indbygget i mindre lydenheder.
Aktive højttalerprojekter med jævnstrøm.
Hobbyelektronik og prototyping af simple stereolydsystemer.
Computer- eller multimedielydapplikationer med eksterne passive højttalere.
Pakkens indhold
1x XH-M145 lydforstærkermodul
1x potentiometerknap
1x skive
1x fastgørelsesmøtrik
Hvorfor vælge dette produkt?
Tydelig betegnet model XH-M145 med det nævnte YD138-E forstærkerkredsløb.
Stereoforstærker i et kompakt format, der er egnet til integration i mindre enheder.
Lav DC-strømforsyning til brug i almindelige DC-applikationer.
Direkte terminaltilslutning af strømforsyning og højttalere gør ledningsføringen nem.
Lydstyrkekontrollen er en del af modulet og kræver ikke et separat kontrolelement.
Installations- og betjeningsvejledning
Overhold polariteten af strømtilslutningen på +12V- og GND-terminalerne.
Tilslut højttalerne til de udgange, der er markeret til venstre og højre kanal.
Installer modulet et sted med tilstrækkelig varmeafledning.
Før indgangslydsignalet gennem indgangsstikket på kortet.
Afbryd strømmen, før du tilslutter eller frakobler ledninger.
Sikkerhedsmeddelelse
Designet til lavspændings-DC-strømforsyning inden for det specificerede område.
Forkert polaritetstilslutning eller kortslutning ved udgangen kan forårsage skade på modulet.
Komponenterne kan blive varme under drift, så dæk ikke modulet til eller installer det på en brandbar overflade uden passende adskillelse.
Udfør kun montering og tilslutning, når strømforsyningen er afbrudt.
Produktet er et elektronisk modul beregnet til installation, ikke en separat overdækket terminalenhed.
