Lmptila-anturi PT100, -50 – 200 C, rullamainen 4x30mm, 3 johdinta-Spedizione veloce

Descrizione

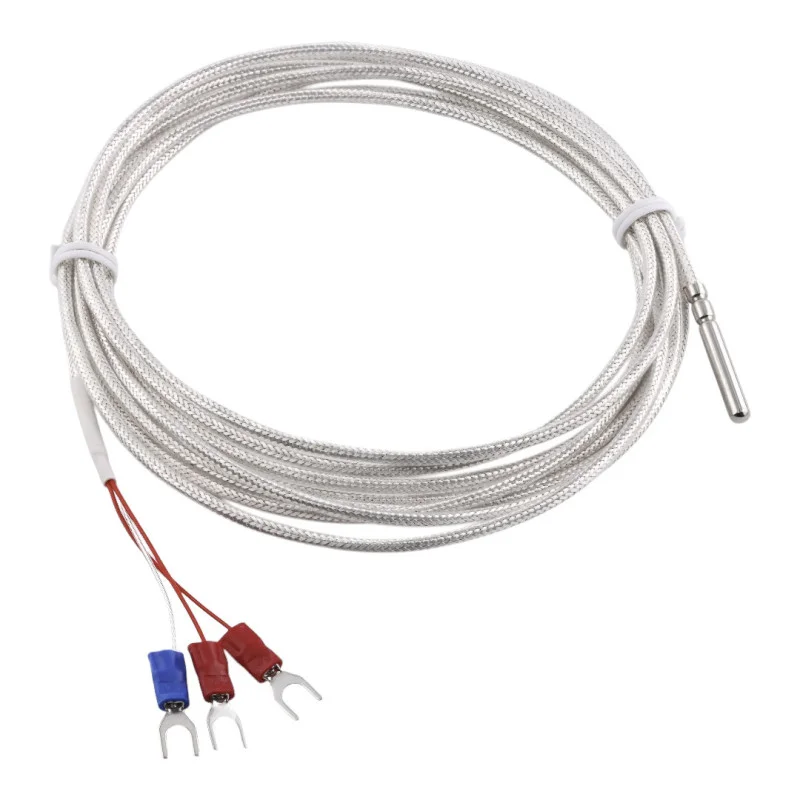

PT100-vastuslämpötila-anturi on suunniteltu lämpötilan mittaamiseen teknologisissa, laboratorio- ja säätösovelluksissa. Anturin metallikotelossa oleva mittapää, 3-johtiminen johto ja haarukkaliittimet mahdollistavat liittämisen säätimiin, mittauslaitteisiin ja ohjausjärjestelmiin. Tuotetta on saatavana 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m ja 10 m kaapelipituuksilla.

Tekniset tiedot

Anturityyppi: PT100

Anturin tyyppi: vastuslämpötila-anturi

Liitäntätyyppi: 3-johdin

Kaapelin eristysmateriaali: PTFE

Kaapelin suojaus: metallisuojaus

Ulkopuolinen suojapunos: läpinäkyvä PTFE

Anturin koko: halkaisija 4 mm, pituus 30 mm

Anturin materiaali: 304 ruostumaton teräs

Johtimien päätteet: haarukkaliittimet

Saatavilla olevat kaapelipituudet: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m

Asiakirjoissa ilmoitettu lämpötila-alue: -50 – 200 °C

Toiminnot ja ominaisuudet

Vastuslämpötilan mittaus PT100-anturilla

3-johdinliitäntä PT100-anturille suunniteltuihin mittaus- ja ohjaustuloihin

Metallinen anturi putkimaisessa rakenteessa mittauskohtaan asetettavaksi

PTFE-eristys ja punottu kaapelirakenne syöttöjohdon mekaanista ja lämpökestävyyttä varten

Suojattu kaapeli sähkömagneettisten häiriöiden vaikutuksen vähentämiseksi

Haarukkaliittimet suoraan ruuviliittimiin asennettaviksi

Ihanteellinen

Liitäntä lämpötilansäätimiin ja paneelimittareihin PT100-tulolla

Lämpötilan mittaus teollisuus- ja työpajatiloissa

Laboratorio- ja testisovellukset

Asennus lämmitys-, jäähdytys- ja ohjausjärjestelmiin

Pakkauksen sisältö

1 x PT100-lämpötila-anturi kaapelilla (pituus valitun version mukaan)

Miksi valita tämä tuote?

Selkeästi määritelty PT100-rakenne 3-johdinliitännällä

Kompakti 4 x 30 mm:n anturi asennettavaksi ahtaisiin tiloihin

Suojattu PTFE-kaapeli, joka sopii teknisiin mittaussovelluksiin

Useita kaapelipituuksia erilaisiin asennuksiin

Haarukkaliitos helpottaa liittämistä riviliittimiin

Asennus- ja käyttöohjeet

Ennen kytkentää tarkista laitteen tulon yhteensopivuus PT100-anturin ja 3-johdinliitännän kanssa.

Asennuksen aikana varmista, että yksittäiset johtimet on kytketty oikein käytetyn ohjaimen tai mittauslaitteen kytkentäkaavion mukaisesti.

Älä taivuta kaapelia pienellä säteellä anturin ulostulokohdasta.

Asenna anturi siten, että anturin mittausosa on riittävässä kosketuksessa mitattavan ympäristön kanssa.

Turvallisuushuomautus

Suorita asennus ja kytkentä vain, kun laite on irrotettu virtalähteestä.

Väärä johdotus voi johtaa mittausvirheisiin tai vaurioitua alavirran elektroniikassa.

Jos anturi on kytketty teollisuussäätimeen tai verkkovirtaan kytkettyyn laitteeseen, asennuksen saa suorittaa vain pätevä henkilö.

Tuotetta ei ole tarkoitettu käytettäväksi mittaus- tai säätölaitteen määrittelemien olosuhteiden ja alueen ulkopuolella.
