Descrizione

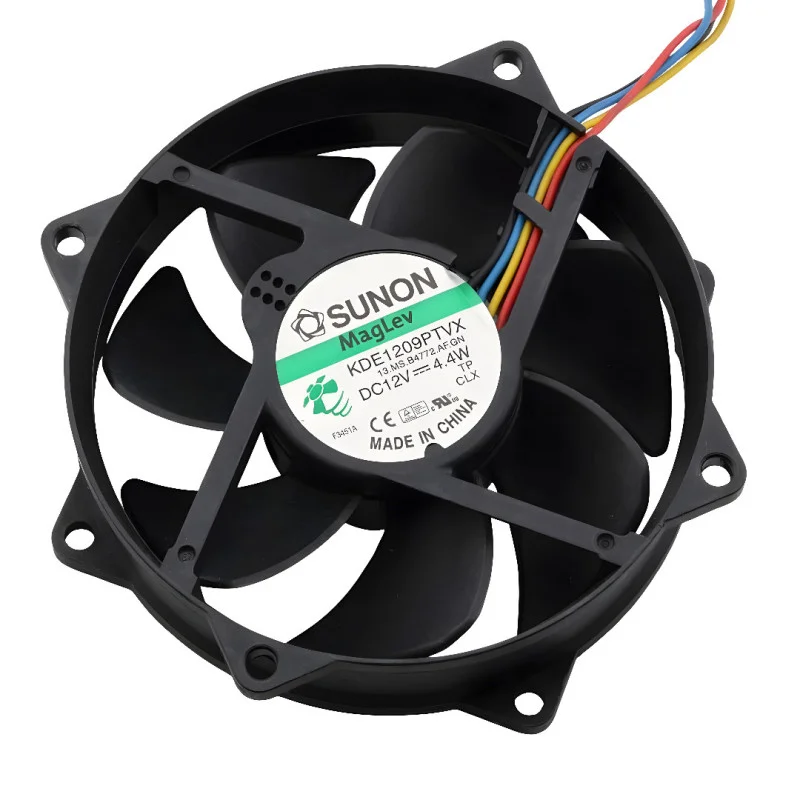

Der Axiallüfter SUNON KDE1209PTVX ist für die Zwangskühlung von Elektronik in beengten Räumen konzipiert, typischerweise für Kühler, Geräteschränke und industrielle Anwendungen. Dank des 4-Draht-Anschlusses mit PWM-Steuerung ermöglicht er eine stufenlose Drehzahlregelung und liefert gleichzeitig ein Tachometersignal zur Betriebsüberwachung.
Technische Spezifikationen
Modell: KDE1209PTVX
Typ: Axiallüfter (Gleichstrom)
Rahmenabmessungen: 92 × 92 × 25 mm
Versorgungsspannung: 12 V DC
Nennstrom: 0,37 A
Nennleistungsaufnahme: 4,4 W
Drehzahl: 2300 U/min
Luftdurchsatz: 45 CFM
Statischer Druck: 7,11 mm H2O
Geräuschpegel bei voller Drehzahl: 2533 dBA
Geräuschpegel (niedriger Modus/Temperaturregelung): 18-22 dBA
Anschluss: 4 Drähte, 4-poliger Stecker (PWM + Drehzahlmesser)
Kabellänge: ca. 20 cm
Funktionen und Merkmale
PWM-Drehzahlregelung zur Optimierung des Kühl- und Geräuschverhältnisses
Drehzahlmessung zur Geschwindigkeitsüberwachung (Fehlerdiagnose, Überwachung)
Die 92-mm-Ausführung eignet sich für Kühler und Schrankpositionen mit höheren Druckanforderungen.
Geeignet für Anwendungen, die einen höheren statischen Druck erfordern (z. B. dichte Lamellen von Kühlern, Filtern).
Ideal für
Kühl- und Leistungsmodule für CPU/GPU
Industriesteuerungen, Netzteile und Umrichter für Zwangsluft
Schrankbelüftung von Geräten mit begrenztem Luftdurchsatz (Gitter, Filter, Kanäle)
Service-Austausch von Lüftern in kompatiblen Baugruppen mit 4-poligem PWM-Anschluss
Packungsinhalt
Lüfter SUNON KDE1209PTVX
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte elektrische Parameter für ein 12-V-Gleichstromnetzteil
4-polige PWM-Schnittstelle zur Drehzahlregelung und Integration in die Systemüberwachung
Kompakte Abmessungen von 92 × 92 × 25 mm für breite Kompatibilität mit elektronischen Geräten
Kombination aus Durchfluss und statischem Druck, geeignet auch für restriktive Kühler
Installations- und Bedienungsanleitung
Prüfen Sie die mechanische Kompatibilität (Abmessungen 92 × 92 × 25 mm) und die Luftstromrichtung anhand der Pfeile auf dem Lüfterrahmen.
Verwenden Sie ausschließlich 12 V Gleichstrom und dimensionieren Sie das Netzteil mindestens für den angegebenen Strom mit einer Sicherheitsmarge.
Für die PWM-Steuerung verwenden Sie einen 4-poligen Stecker; überprüfen Sie beim Anschluss an ein anderes System die Pinbelegung und die Steuersignalpegel.
Sorgen Sie für einen ungehinderten Luftstrom und minimieren Sie Hindernisse (Gitter, Filter) im Hinblick auf die erforderliche Durchflussrate.
Sicherheitshinweis
Der Ventilator ist ein rotierendes Gerät; schützen Sie Ihre Finger und die Verkabelung vor Berührung mit dem Laufrad während des Betriebs.
Vor Installation oder Wartung die Stromzufuhr unterbrechen.
Die Nennspannung von 12 V DC darf nicht überschritten werden; eine unsachgemäße Stromversorgung kann zu Schäden am Lüfter oder zu übermäßiger Erhitzung führen.
