Descrizione

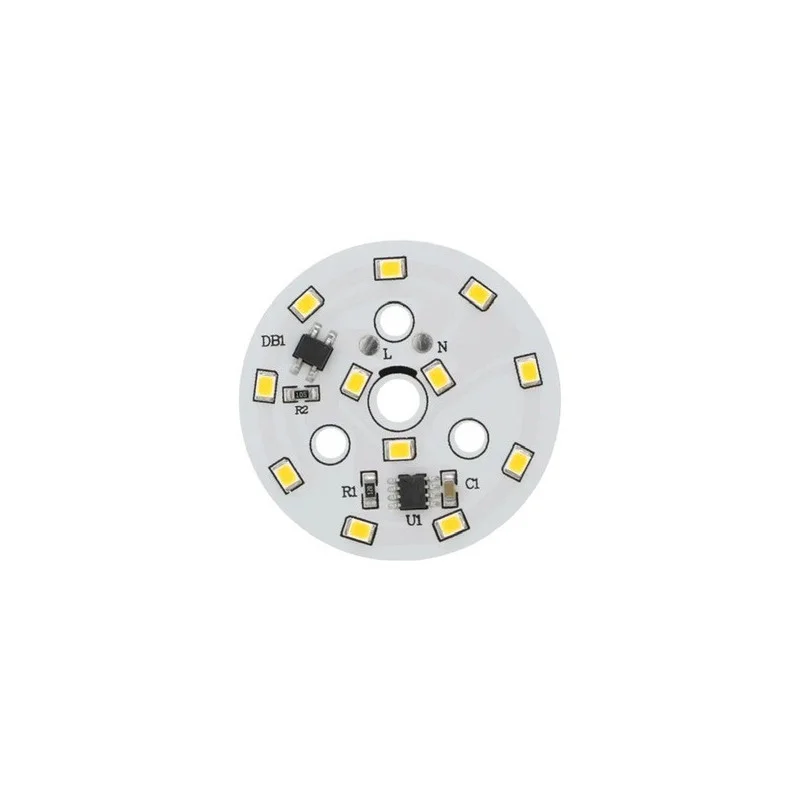

Pyöreä LED-moduuli suoraan 220240 V AC:n virransyöttöön. Se on tarkoitettu valaisimien korjaukseen ja tuotantoon, joissa tarvitaan kompakti piirilevyllä varustettu valaisinyksikkö ja laaja valokeila. Moduulia on saatavana lämpimän ja viileän valkoisen värilämpötilan versioina.
Tekniset tiedot
Virrankulutus: 7 W
Virtalähde: 220240 V AC
LED-tyyppi: SMD 2835
LEDien lukumäärä: 12
Moduulin ulkohalkaisija: 50 mm
Säteen kulma: 120130°
Valovirta: 530600 lm
Elinikä: 10 000 tuntia
Valon värivaihtoehdot: lämmin valkoinen (30003500 K), viileä valkoinen (60006500 K)
Toiminnot ja ominaisuudet
Kompakti pyöreä muotoilu sopii integroitavaksi ahtaisiin valaisimiin
Suora virransyöttö 220240 V AC -verkosta ilman ulkoista tasavirtalähdettä
Laaja valokeila sopii aluevalaistukseen
SMD 2835 LED -kokoonpano yleisvalaistukseen
Ihanteellinen
Verkko-LED-valaisimien korjaukset ja huollot
Yksinkertaisten valaisimien valmistus suoraan verkkovirralla
Katto- ja seinävalaisimet pyöreällä valomoduulilla
Tekninen ja hyötyvalaistus sisätiloissa
Pakkauksen sisältö
1× LED-moduuli pyöreä Ø50 mm
Johdot ja riviliittimet eivät sisälly pakkaukseen.
Miksi valita tämä tuote?
Selkeästi määritellyt parametrit valomoduulien suunnittelulle ja vaihdolle
Mahdollisuus valita värilämpötila käyttötarkoituksen vaatimusten mukaan
Vakiotyyppinen LED (SMD 2835) ja kompakti koko Ø50 mm
Sopii ratkaisu huoltokäyttöön ja valaisimien kappaletuotantoon
Asennus- ja käyttöohjeet
Moduuli ei sisällä johtoja tai riviliitintä; johtimet on juotettava suoraan LED-moduulin piirilevyyn.
Ennen juottamista tarkista piirilevyn liitäntäpisteiden napaisuus/merkinnät ja käytä verkkojännitteelle sopivalla eristyksellä varustettuja johtoja.
Asenna moduuli lämmönpoistoa ajatellen sopivalle alustalle; valaisinta suunniteltaessa varmista riittävä lämmöneristys ja rakenteen mukainen ilmanvaihto.
Asennuksen jälkeen tarkista syöttöjohtojen mekaaninen kiinnitys, sähköeristys ja vedonpoisto.
Käytä ainoastaan suljetussa valaisimessa tai rakenteessa, joka estää tahattoman kosketuksen jännitteisiin osiin.
Turvallisuushuomautus
Moduuli on suunniteltu 220240 V:n vaihtovirtalähteelle; tämä on vaarallinen verkkojännite, joka voi aiheuttaa sähköiskun, palovammoja tai tulipalon.
Suorita asennus ja huolto vain, kun virta on katkaistu ja johdoissa ei ole jännitettä.
Suosittelemme, että asennus ja kytkentä annetaan henkilön tehtäväksi, jolla on asianmukaiset sähköalan pätevyydet ja tietoa verkkojännitteen kanssa työskentelystä.
Älä käytä moduulia valaisimen ulkopuolella ilman kosketussuojaa; piirilevyllä saattaa olla jännitteisiä osia.
Käytä juottaessasi oikeita työkaluja ja menetelmiä; virheellinen juottaminen voi johtaa liitosten ylikuumenemiseen, oikosulkuun tai löysiin johtoihin.
Varmista riittävät eristysetäisyydet, johtojen mekaaninen kevennys ja suojaus tärinältä; löysä johto voi aiheuttaa oikosulun tai vamman.
Älä asenna moduulia ympäristöön, jossa on vettä tai korkea ilmankosteus, ellei koko valaisimen rakennetta ole suunniteltu kyseisiin olosuhteisiin.
Älä peitä moduulia lämmöneristemateriaaleilla äläkä rajoita lämmön haihtumista; liian korkea lämpötila lyhentää käyttöikää ja lisää vikaantumisriskiä.
Jos piirilevy, LED tai syöttöliitännät ovat vaurioituneet, lopeta moduulin käyttö ja poista se käytöstä.
